Baïonnette modèle VZ58

tcheque vz58 montageBaïonnettes accompagnées d’un casque modèle VZ53

Armement : fusil Sa Vz 58
Longueur : 285 mm
Poids : 200 g
Valeur :  €€ (variante 1)
Valeur : € (variantes 2,3,et 4)
Rareté : che1valierche1valierche1valier
Remarques :
Il existe quatre variantes de cette baïonnette, l’unique partie métallique qui constitue la lame et la soie est moulée, ensuite usinée, polie et cirée. En temps de paix le tranchant de la lame n’est pas affûté, il l’aurait été en cas de Troisième Guerre mondiale.
Il existe un modèle pour les cérémonies officielles dont toutes les parties métalliques sont chromées, et un modèle destiné à l’instruction.

VZ58 N° De sérieN° de série 2778B

Les autorités militaires exigeront que les baïonnettes portent un n° de série qui va pour les premiers modèles de 0001 à 9999, de A0001 à A9999, B0001 etc, de 0001A à 9999A, 0001B etc, de 0A001 à 9A999, de 00A01 à 99A99 pour les tous derniers. Le n° de série qui ne correspond pas à l’arme est frappé dans la majorité des cas sur le coté gauche de la lame.

Etrange N° de série inscrit en grosses lettresVZ58 N° de coulée droite-copie-1N° de coulée (123 pour exemple)

Le n° de coulé, de 1 à 3 chiffres, ou 2 chiffres une lettre, (sauf certains cas pour les variantes 4)  est frappé dans la majorité des cas à droite de la lame.

VZ58 N° de coulée dessous-copie-1
N° de coulée en dessous de la lame uniquement pour les variantes 4

Il arrive que le n° de coulé, obligatoirement de 3 chiffres pour la variante 4 soit frappé en dessous de la lame.

 Variante 1, la première de la série

VZ58 Poignées en bois 01

VZ58 Poignées en bois 02

La poignée en hêtre faite d’une seule partie, est fixée à la soie par 2 rivets pleins ou creux, séparés l’un de l’autre de 40 mm, (le premier rivet se situe toujours à 12 mm de la croisière). Le mode de fabrication en hêtre de la crosse des PM VZ 58, ainsi que des poignées de baïonnettes s’avérant trop coûteux, fut remplacé au bout de 2 ans par du bois aggloméré plastifié collé.

vz58Variante 1 dont la poignée en bois d’origine a été remplacée par deux plaquettes en bois aggloméré plastifié colléVZ 58 démontée V1



Variante 2

vz58 V2 01Premier rivet situé à 12 mm de la croisièrevz58 V2 02Premier rivet situé à 20 mm de la croisière`

Son aspect est identique à la variante 1, la poignée constituée de 2 plaquettes de bois aggloméré plastifié collé, peut être maintenue par :

  • Un seul rivet qui transperce la soie, situé à 12 mm de la croisière.
  • Deux rivets, le premier situé à 12 mm de la croisière, l’autre étant utilisé pour renforcer la fixation des plaquettes qui sont collées.
  • Deux rivets, le premier ne transperce plus la soie, il se situe à 20 mm de la croisière, l’autre étant utilisé pour renforcer la fixation des plaquettes qui sont collées. Le mode de fixation de la poignée est plus rapide, mais avec le temps, d’une grande très fragilité.

VZ 58 démontée V1



Variante 3


VZ58 Comparaison usinageRenforcement de la rainure de fixation au PM de la variante 3 en bas, variante 2 en haut

Cette variante, par rapport aux variantes 1 & 2, possède une croisière longue afin d’améliorer la prise en main de la baïonnette lors la fixation au PM, avec des gants, la rainure de fixation au PM a également été renforcée. La poignée identique à la variante 2, peut être maintenue par :

  • Un seul rivet qui ne transperce pas la soie, situé à 12 mm de la croisière.
  • Deux rivets, le premier ne transperce pas la soie, il se situe à 20 mm de la croisière, l’autre étant utilisé pour renforcer la fixation des plaquettes qui sont collées. Dans les deux cas le mode de fixation de la poignée est plus rapide, mais avec le temps, d’une très grande fragilité.

VZ-58-Tchequie.jpgPoignée maintenue par collage sans aucun rivet, très rare
VZ 58 démontée V3Soie complètement évidée, mais poignée très mal maintenue, beaucoup trop fragile

.

Variante 4, la toute dernière de la série :

Sur le terrain, les baïonnettes étaient souvent utilisées comme marteau, ou volontairement dégradées par des militaires opposés au régime politique de l’époque. Cette variante, à soie longue qui dépasse de l’extrémité du pommeau d’environ 5 mm, est la dernière modification effectuée en 1968, elle avait pour but de renforcer la poignée. Les plaquettes sont de nouveau maintenues à la soie perforée, comme pour la variante 1 par 2 rivets. Ils sont séparés l’un de l’autre de 60 mm (le premier rivet se situe toujours à 20 mm de la croisière).


vz58

VZ58-comparaison-rivets.jpg2 types de rivets, avec rondelles en haut, sans rondelles plus rare en basVZ 58 démontée V4La soie est évidée par cinq trous afin de l’alléger

Modèle reconditionné en arsenal militaire :

VZ58-Soudure.jpgTrace de soudure après modificaton de la longueur de la soie
VZ58-02.jpgCe très intéressant modèle, est à l’origine une variante 2 qui après dégradation de la poignée a subi une modification de la longueur de la soie pour être re-conditionnée en variante 4VZ Repare 01Ce modèle, est à l’origine une variante 1 qui après dégradation de la poignée a subi une modification de la longueur de la soieVZ 58 démontée V3 RepareeCe modèle est à l’origine une variante 3 re-conditionnée en variante 4

.

Modèles ayant subi des réparations de la poignée en arsenal militaire :

Variante 02vz58 repareeVariante 03Variante 04vz58 reparee 02Plaquettes de poignée de type variante 4 montées sur une variante 3, désormais maintenue à la soie par 3 rivets, une cale en bois en prolongement de la soie renforce la jonctionvz58-specialePlaquettes de poignée de type variante 4 montées sur une variante 3, désormais maintenue à la soie par 3 rivets, l’ajustement a été réalisé au niveau de la soievz58 réparée 01vz58 réparée 02Variante 3 ayant subi une réparation au niveau des plaquettes, la fixation de la poignée à la soie est devenue très fragileVariante 02 réparée sommairement avec des plaquettes de variante 04VZ58-reconditionnement-lames.jpgEn haut lame ayant subi un raccourcissement en arsenal suite à dégradation


Fourreaux :

Tchequie fourreau vz58 01
Modèle en cuir à 4 rivets et renfort par couture, assez rare
Modèle en cuir à 5 rivets sans renfort par couture, le plus courant
VZ58 Fourreau vert 01
 Modèle en matière vinyle utilisé uniquement avec le kit (combinaison, porte chargeur) en cas d’attaque chimique, le fourreau aurait été plus facile à décontaminer (agents toxiques) que le modèle en cuir
Modèles en toile utilisés à partir des années 2000
Période d’utilisation :
Utilisées à partir de 1958 durant la Guerre froide (1947-1991), et bien après, jusqu’en 2011. Parmi les pays adhérents au pacte de Varsovie, seule l’armée tchécoslovaque était équipée de fusils et mitrailleuses de conception entièrement nationale.

Avis personnel sur l’attrait de ce modèle :
Personnellement je possède une quinzaine de ces variantes toutes différentes. Pour un prix d’achat dérisoire, idéale pour débuter une collection. La rare variante avec poignée en bois, pratiquement introuvable est indispensable dans une collection, c’est aussi la plus chère.

Category Archives: Z Tchécoslovaquie

Baïonnette modèle VZ52 Pliante

vz52 Pliante 01

vz52 Pliante 04

Modèle : VZ 52
Armement : fusil Vz. 52
Longueur : 278 mm (lame)
Valeur :  €€
Rareté :
 che1valierche1valierche1valierche1valierche1valier
Remarques :
Cette baïonnette pliante fixée de façon permanente au fusil VZ52, fut utilisée briévement par l’armée tchèque entre 1952 et 1957 avant l’arrivée du VZ58.

vz52 Pliante 02

vz52 Pliante 03

Le système de verrouillage à l’arme est spécifique à ce modèle.

La lame à double tranchant de 278 mm a une crête médiane aplatie et se termine par une pointe de lance.

Czechguards

vz52 01

vz52 02

Il existe pour les cérémonies officielles des modèles dont la fixation à la carabine et la lame sont entièrement chromées.

Category Archives: Z Tchécoslovaquie

Baïonnette modèle 1884-98 (3ème type) re-conditionnée

Modèle : 84-98 re-conditionné
Armement : Karabiner 98k
Longueur : 385 mm
Valeur :  €€€ €
Rareté : che1valierche1valierche1valierche1valierche1valier
Remarques :
Ces baïonnettes allemandes avec plaquettes en bois ou en Bakélite, avec leur numérotation d’origine, ont été re-conditionnées dans les arsenaux tchèques après la Seconde Guerre mondiale. Elles ont été brièvement utilisées par l’armée, d’autres ont été exportées dans divers pays.

84-98 02Garde-flamme moleté

La poignée comme le reste des autres parties métalliques de la baïonnette est re-bronzée, le garde-flamme est systématiquement moleté.

La lame est généralement en très bon état.

tcheque-98K-0002.jpgVis de maintien de la cuvette remplacée par un rivet

Le fourreau est identique au modèle allemand, la vis de maintien de la cuvette d’entrée est systématiquement replacée par un rivet.

Le porte-fourreau utilisé pour ce modèle est, voir (Porte-fourreaux) Tchécoslovaquie N° : TCH 19 A.

Category Archives: Z Tchécoslovaquie

Baïonnette de côté, utilisée par la police

tchequie police 01

tchequie police 02Marquages tchèque S 8 (Opava)tchequie police 03Marquages régimentaires autrichientchequie police 04Marquages originaux autrichien

Modèle : 1895 de sous officier pour la police
Armement : /
Longueur : 360 mm
ø interne de la douille : 15 mm
Valeur : €€€ €
Rareté : che1valierche1valierche1valierche1valierche1valierche1valier
Remarques :
La conception générale de ce modèle est identique au modèle 1895.

Cet exemplaire, après la Première Guerre mondiale a été récupéré par la jeune république tchèque, toutes les parties métalliques de la baïonnette et du fourreau ont été chromées.

Category Archives: Z Tchécoslovaquie

Baïonnette modèle VZ 24 (de 1924 à 1950)

tcheque lot vz24

Le fusil VZ 24 (« VZ »  abréviation du mot « Vzor» qui signifie «modèle»), est une carabine à verrou conçue et fabriquée en Tchécoslovaquie de 1924 à 1942. Il a été développée à partir du Mauser Gewehr 98 et présente un design de verrou très similaire. Le VZ 24 a été mis au point pour remplacer l’obsolète VZ 98/22, également un dérivé tchèque du Gewehr 98. Le VZ 24 était muni d’un canon de 590 mm plus court et considéré comme plus fonctionnel que le canon de 740 mm du Gewehr 98.

La baïonnette VZ 24, a spécialement été conçue pour le canon court du fusil du même modèle, sa lame est un peu plus longue que la courte baïonnette VZ 23 utilisée avec le VZ 98/22 à canon long. Le fantassin avait la même portée lors d’un combat au corps à corps à la baïonnette, qu’avec un fusil VZ 98/22.

Ce qui est atypique pour ce modèle est la position de la lame à tranchant inversé, héritée des baïonnettes (modèle 1895, et VZ 23). Cette position rendait l’utilisation de la baïonnette fixée au fusil plus efficace car il est plus facile d’appliquer une force vers le haut que de pousser le fusil vers le bas.

Utilisé par la Tchécoslovaquie (762 000 ex) et fabriqué en grosses quantités (1 290 300 ex), le fusil vz. 24 fut également exporté vers divers pays (Brésil, Chine, Estonie, Guatemala, Honduras, Iran, Lettonie, Nicaragua, Pérou, en Roumanie avant et durant la Seconde Guerre mondiale, Salvador, Turquie, Uruguay et Yougoslavie).


Militaires tchèques armés de fusil VZ 24 peu de temps avant le début de la Seconde Guerre mondialeDéfilé en Espagne de militaires Franquistes armés de fusils VZ 24soldat_tchequeFantassin allemand équipé d’un fusil VZ 24 (levier d’armement droit) et baïonnette, 11 divisions de l’armée allemande furent ainsi équipées.

Modèles fabriqués de 1924 à 1938

vz24 01

Modèle : VZ 24
Armement : fusil vz. 24
Longueur : 433 mm
Poids : 405 g
ø interne de la douille : 15,5 mm
Valeur : €€
Rareté : che1valierche1valierche1valierche1valier
Remarques :
Ces baïonnettes avec bagues, en grande partie destinées à l’export, furent produites de 1924 jusqu’en 1938, avant l’annexion allemande de la Tchécoslovaquie en mars 1939. Certains de ces modèles peuvent avoir toutes les parties métalliques entièrement bronzées, probablement après la Seconde Guerre lors d’un reconditionnement.

vz24 02

Rares marquages régimentaires tchèques (infanterie)

La poignée possède un pommeau oblique qui comporte une rainure en en forme de trèfle, sa conception lui permet de s’adapter à toutes les armes de type Mauser 98. Le verrou de fixation à l’arme est légèrement proéminent évitant ainsi un usinage précis de celui-ci par rapport au pommeau. Les plaquettes sont maintenues entres elles par boulons à tête ronde dentée et écrous fendus, la croisière par deux rivets saillants.

vz24 03Code fabriquant E et date de fabrication généralement de (1924, 25, 26, 27, 36 et 1938)

La date de fabrication est généralement inscrite sur la soie ou plus rarement sur la lame, le Lion signifie appartenance à l’armée tchèque, E suivi d’un chiffre le code usine (ci-dessous), CSZ (CS =Tchécoslovaquie, Z, ZAVODY = usine) suivi d’une lettre, le Z à l’intérieur d’un cercle (Zbrojovka = armurerie).

Liste des codes des arsenaux de fabrication des baïonnettes et fusils VZ 24 :

  1. E1 – Pilsen
  2. E2 – Adamov
  3. E3 – Brno
  4. E4 – Považská Bystrica
  5. E5 – Vlasim
  6. E6 – Semtín
  7. E7 – Strakonice
  8. E8 – Prague

tchequiee-vz24-02.jpgLion d’appartenance à l’armée tchèque et date 1926 Marquage CSZ (CS =Tchécoslovaquie, Z  ZAVODY = usine) suivi d’une lettre

La lame comporte une gouttière, son profil restera inchangé jusqu’à la fin de production.

roumanie-vz-24-03.jpgLe Z (Zbrojovka Brno = armurerie Brno) à l’intérieur d’un cercle, ce modèle était probablement destiné à l’exporttchequiee-vz24-03.jpgFourreau fabriqué par Karl Schultz à Kormorany Moravia (environ 300 000 exemplaires)

Le fourreau comporte une cuvette maintenue au corps par deux rivets, le bouton de suspension est généralement de forme ovale ou très rarement ronde pour certains modèles destinés à l’Amérique du Sud.

 Modèle ayant subi une suppression partielle de la bague

IMG_0001

Modèle : VZ 24 modèle de transition
Armement : fusil vz. 24, nomination officielle allemande G 24 (t)
Longueur : 433 mm
Valeur : €€€
Rareté :  che1valierche1valierche1valierche1valierche1valier
Remarques :
La Tchécoslovaquie est annexée par les allemands et cesse d’exister en tant qu’état indépendant le 15 mars 1939. Une partie des fusils VZ 24 et baïonnettes en stock ou encore en dotation dans l’armée tchèque sont saisies par l’armée allemande (762 000 fusils et 986 000 baïonnettes).

IMG_0002

Certaines de ces baïonnettes ont été partiellement transformées, la bague de fixation qui intègrait le canon du fusil VZ 24, re-nommé G 24 (t), jugée inutile est en partie supprimée, ne laissant subsister suivant le cas qu’un embryon de douille.

Dans certains cas il est possible que :

IMG_0006Le verrou de fixation à l’arme initialement saillant soit soigneusement araséIMG_0007Les plaquettes initialement fixées à la soie par boulons à tête ronde dentelée et écrous, soient fixées par vis et écrous fendusexport 05L’extrémité de la lame (contre-tranchant) soit usinéeexport 07Le fourreau soit modifié à la manière allemande par rajout d’une cuvette maintenue par une vis

Modèle produit sous contrôle allemand

VZ24 All 01

VZ24 All 02

VZ24 All 03Année de fabrication frappée sur le contre-tranchantVZ24 All 04 Poinçon du Waffenamt sur le pommeauIMG_0008Porte-fourreaux allemand ou tchèque utilisés pour ce modèle

Modèle : VZ 24 fabrication de Guerre
Armement : fusil vz. 24
Longueur : 433 mm
ø interne de la douille :  supprimée
Valeur : €€€
Rareté : che1valierche1valierche1valierche1valierche1valier
Remarques :
La fabrication des baïonnettes VZ 24 s’est poursuivie pendant la Guerre sous contrôle allemand. Les baïonnettes nouvellement fabriquées dépourvues de bagues et de tous marquages tchèques portent sur le talon du pommeau ou sur la lame les codes DOT ou DOV attribués par les allemands. Le poinçon du Waffenamt est frappé sur l’arrière du pommeau. Le Waffenamt était un numéro donné aux inspecteurs de l’usine qui inspectaient l’article pour s’assurer qu’il répondait aux spécifications militaires. S’il répondait aux spécifications, l’article était tamponné et accepté par l’armée. Les lames peuvent être frappées d’un n° de série à la manière allemande.

Modèle fabriqué après la Seconde Guerre mondiale

VZ24 Fin guerre 01

VZ24 Fin guerre 02

VZ24 Fin guerre 05Lettres tgf arsenal de BrnoVZ24 Fin guerre 06Inscriptions au crayon électrique du matricule, typique des derniers modèles fabriqués.

Modèle : VZ 24 fabriquée après la Seconde Guerre mondiale
Armement : fusil vz. 24
Longueur : 433 mm
ø interne de la douille : 15,5 mm
Valeur : €€
Rareté :che1valierche1valierche1valierche1valier
Remarques :
A partir de 1945 jusqu’en 1950, les arsenaux tchécoslovaques ont repris leurs productions de baïonnettes, qui ont été utilisées en petit nombre par l’armée tchèque et vendues sous contrat à d’autres nations durant cette courte période.

Celles fabriquées sous la troisième République tchécoslovaque, (1945 à 1948) possèdent le marquage, tgf qui signifie (Tschechische Gewehr Fabrik) et le lion tchèque. Après la prise de pouvoir des communistes le lion disparaîtra définitivement des marquages, il sera remplacé par deux épées croisées.

Ces baïonnettes sont généralement très bien préservées, leur finition suivant le cas peut être bleuie, ou légèrement phosphatée. Les lames ne possèdent aucun marquage sauf si elles proviennent d’anciens stocks (marquées CSZ).

Il est aussi possible de trouver des modèles fabriqués avant 1938 qui ont été re-conditionnés ainsi : plaquettes neuves, et toutes les parties métalliques bleuies sans marquage tgf.

VZ24 Fin guerre 03Atelier et date de fabrication (46 ou 48)VZ24 Fin guerre 04

La date de fabrication est inscrite sur la soie et sur le bouton de suspension du fourreau, le Lion signifie appartenance à l’armée tchèque, E suivi d’un chiffre le code usine (ci-dessous).

Liste des codes des arsenaux de fabrication des baïonnettes et fusils VZ 24 :

  1. E1 – Pilsen
  2. E2 – Adamov
  3. E3 – Brno
  4. E4 – Považská Bystrica
  5. E5 – Vlasim
  6. E6 – Semtín
  7. E7 – Strakonice
  8. E8 – Prague
  9. E95 -Brno (1950)

Les tous derniers modèles fabriqués en 1950 à BRNO sont marqués (E 95, épées croisées, 50) sur le dessus de la soie et sur le bouton de suspension du fourreau.

Le porte-fourreau utilisé pour ce modèle est, voir (Porte-fourreaux) Tchécoslovaquie N° : TCH 19 A.

IMG_0008Porte-fourreaux, allemand en haut et tchèque en bas

Les fourreaux des baïonnettes saisies par les allemands en 1939, peuvent être aussi équipés de porte-fourreaux allemands.

Avis personnel sur l’attrait de ce modèle :
Les baïonnettes VZ 24 encore bien présentes en bourse aux armes, font par leurs multiples variantes le bonheur de nombreux collectionneurs.

Category Archives: Z Tchécoslovaquie

Baïonnette modèle VZ 23

VZ23 001

Modèle : VZ 23
Armement : fusil VZ 98/22
Longueur : 385 mm
Poids : 350 g
ø interne de la douille : 15,5 mm
Valeur : €€€
Rareté :che1valierche1valierche1valierche1valierche1valier
Remarques :
Cette courte baïonnette a été conçue à partir de 1923 pour équiper le fusil VZ 98/22, dérivé tchèque du Gewehr 98 à canon long, elle précède le futur VZ 24 (« VZ » est une abréviation du mot «Vzor» qui signifie «modèle»).

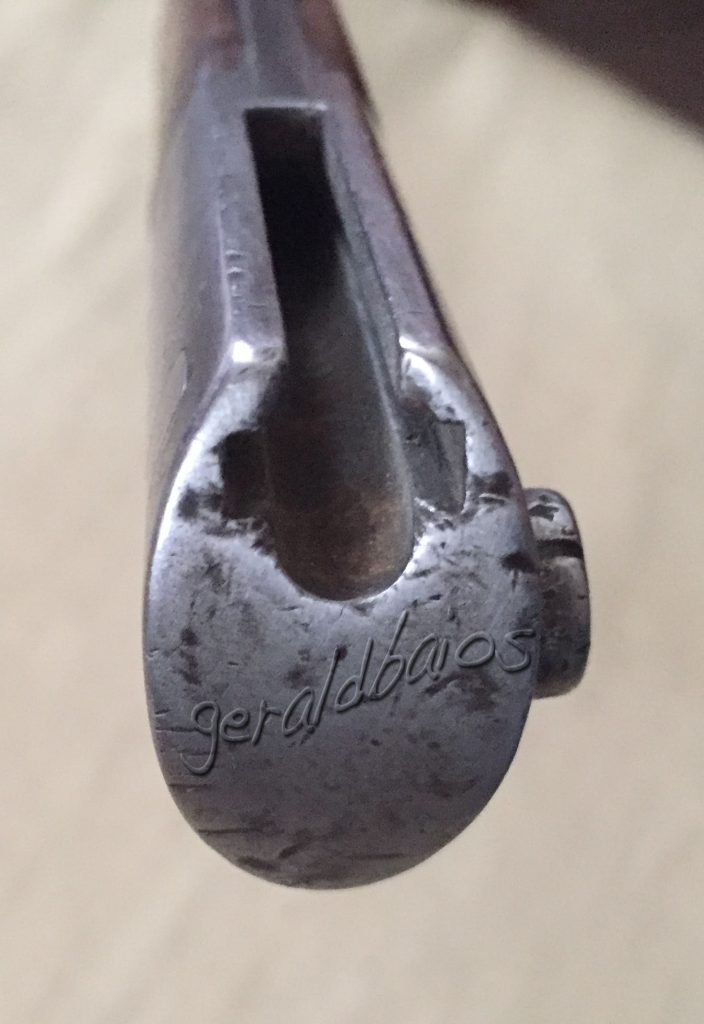

VZ23 003

VZ23 002 copieMarquage sur la croisière Z à l’intérieur d’un cercle (Zbrojovka = armurerie), sur la lame marque d’acceptation et 1923

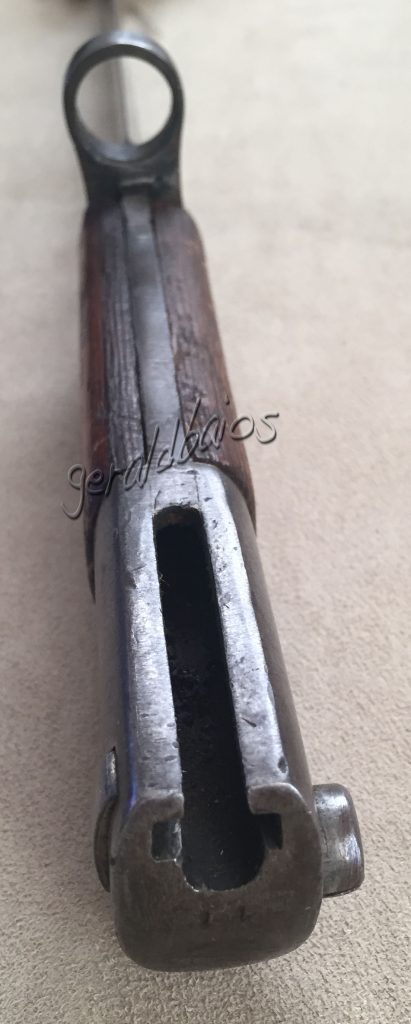

La poignée possède un pommeau oblique qui comporte une rainure en forme de trèfle, sa conception lui permet de s’adapter à toutes les armes de type Mauser 98. Les plaquettes sont maintenues à la soie par boulons à tête ronde dentée et écrous fendus, la croisière par deux rivets saillants.

VZ23 02CSZ (CS =Tchécoslovaquie, Z, ZAVODY = usine)

La lame nouvellement fabriquée comporte une gouttière, son tranchant inversé est hérité des baïonnettes (modèle 1895 austro-hongrois). Cette position rendait l’utilisation de la baïonnette fixée au fusil plus efficace car il est plus facile d’appliquer une force vers le haut que de pousser le fusil vers le bas.

Le fourreau nouvellement fabriqué est identique au modèle 1895 austro-hongrois, seuls les marquages sur le bouton de suspension sont différents.

Le porte-fourreau utilisé pour ce modèle est, voir (Porte-fourreaux) Autriche-Hongrie N° : AUT 18 A.

Avis personnel sur l’attrait de ce modèle :
Cette baïonnette que très rarement rencontrée, fait partie des modèles indispensables dans une collection.

Category Archives: Z Tchécoslovaquie

Baïonnette modèle VZ 23 (avec lame de récupération)



Modèle : VZ 23 (avec lame de récupération)
Armement : fusil VZ 98/23
Longueur : 385 mm
ø interne de la douille : 15,5 mm
Valeur :  €€€
Rareté :  che1valierche1valierche1valierche1valierche1valierche1valierche1valier
Remarques :
Ce modèle d’essai destiné au futur armement de type Mauser 98, précède le VZ23 (« VZ » est une abréviation du mot «Vzor» qui signifie «modèle»). Il a été conçu en 1923, avec une lame de récupération d’un M-1895 austro-hongrois adaptée sur une poignée nouvellement conçue.

VZ 23 de récup 03Détail de la soudure de la lame à la poignée

La poignée possède un pommeau oblique qui comporte une rainure en forme de trèfle, sa conception lui permet de s’adapter à toutes les armes de type Mauser 98. Les plaquettes sont maintenues à la soie par boulons à tête ronde dentée et écrous fendus.

VZ 23 de récup 02Lame héritée d’un modèle 1895 de fabrication hongroise, (pour l’exemple)

La lame avec gouttière et tranchant inversé est un modèle 1895 austro-hongrois. Cette position rendait l’utilisation de la baïonnette fixée au fusil plus efficace car il est plus facile d’appliquer une force vers le haut que de pousser le fusil vers le bas.

Les fourreaux de récupération utilisés pour ces modèles, ont généralement été fabriqués par (V & N – Vogel & Noot de Wartberg), un contractant pour les fourreaux seulement, ou OEWG, FGGY. La cuvette du fourreau est maintenue au corps par deux rivets, le bouton de suspension est de forme ovale. Le modèle le plus couramment utilisé est celui du haut.

Celui du bas a été fabriqué à la fin de la Première Guerre mondiale. Afin d’en réduire les coûts de production, le bouton de suspension en forme de S est maintenue au corps par deux rivets, son extrémité est dépourvu de bouterolle.

Le porte-fourreau utilisé pour ce modèle est, voir (Porte-fourreaux) Autriche-Hongrie N° : AUT 18 A.

Avis personnel sur l’attrait de ce modèle :
Cette baïonnette introuvable, fait partie des modèles indispensables dans une collection.

Category Archives: Z Tchécoslovaquie

Baïonnette modèle 1895

IMG_0002Baïonnettes tchèques équipées de porte-fourreaux d’origine bulgare postérieurs à la Première Guerre mondiale

Modèle : 1895
Armement : fusil Mannlicher M1895
Longueur : 360 mm
ø interne de la douille : 15 mm
Valeur : €€€ €
Rareté : che1valierche1valierche1valierche1valierche1valierche1valier
Remarques :
Ces baïonnettes modèle 1895 peu courantes en provenance de l’ex Autriche-Hongrie, ou faites neuves (1920 à 23) portent sur la lame les marques CSZ (pour l’armée), ou CETN ou CET (gendarmerie).

la Tchécoslovaquie possédait environ 200 000 Mannlicher M95. L’usine de Zbrojovka Brno a fabriqué un nombre inconnu de barils, stocks et bandes de barils M95 avant de passer à la production en série de Mauser VZ23 et VZ24. La plupart ont été vendus à la Bulgarie dans les années 1930, mais certains sont restés en stock jusqu’à la Seconde Guerre mondiale.

1895 02Marquages tchèque et allemand (un aigle quelque fois accompagné d’un WaA63)

La poignée peut posséder des plaquettes d’origine austro-hongroise ou re-conditionnées en Bulgarie. Après l’annexion de la Tchécoslovaquie par l’Allemagne en 1938, certaines baïonnettes et carabines ont été récupérées par l’envahisseur, dans ce cas un aigle est présent sur le pommeau.

1895 01Marquage ZP de l’arsenal de Zbrojovka Praga (fabrication entre 1920 et 1923)
1895 03Marquage CETIMG_0003Marquage MO (Moravske Ocelarny)

La lame comporte une gouttière dont les extrémités peuvent être de forme carrée (de type 1888 mais pas identique), ou pointue. Ce qui est atypique pour ce modèle est la position de la lame à tranchant inversé, appliquée plus tard aux futures baïonnettes modèle (VZ23 et VZ24). Cette position rendait l’utilisation de la baïonnette fixée au fusil plus efficace car il est plus facile d’appliquer une force vers le haut que de pousser le fusil vers le bas.

IMG_0004Marquage ZP de l’arsenal de Zbrojovka Praga et 1923

Le fourreau peut être de fabrication austro-hongroise ou tchèque.

Le porte-fourreau utilisé pour ce modèle est, voir (Porte-fourreaux) Autriche-Hongrie N° : AUT 18 A.

Copyright © 2020 Géraldbaios
