Longueur : 290 mm
ø interne de la douille : 14 mm
Armement : carabine M1
Valeur : €€€ €
Rareté :

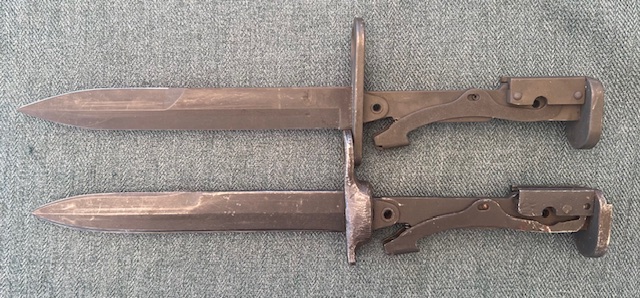

Cette très rare baïonnette est une reconversion d’un modèle US M6 en modèle M4 par modification du système de verrouillage et de la croisière.

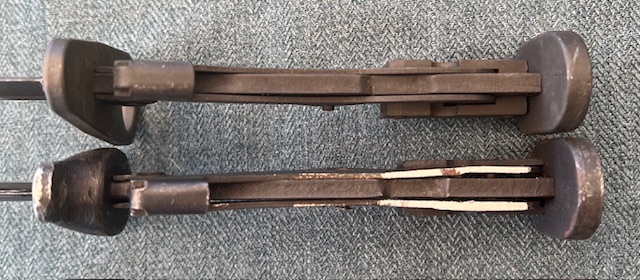

L’usinage de la soie, différent du modèle 5 A1, est identique au modèle 6
La poignée comporte un mécanisme de verrouillage de type (US M5 A1), utilisé également avec le modèle 6. Le système de verrouillage à levier modifié s’adapte au porte-baïonnettes de la carabine M1. Les plaquettes d’origine sont maintenues entre elles par vis et écrous intégrés. La croisière en fonte moulée intègre une petite partie de la lame, qui de ce fait est un peu plus courte.
Pour résumer, sans rentrer dans de profonds détails, voici les principales modifications réalisées :

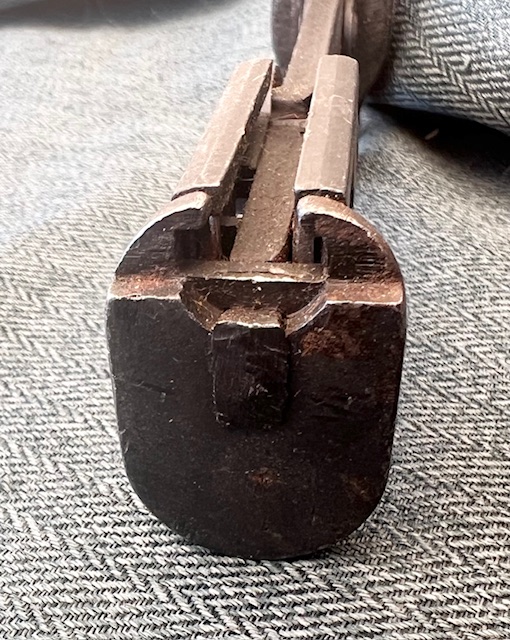

- Talon en partie meulé (1).

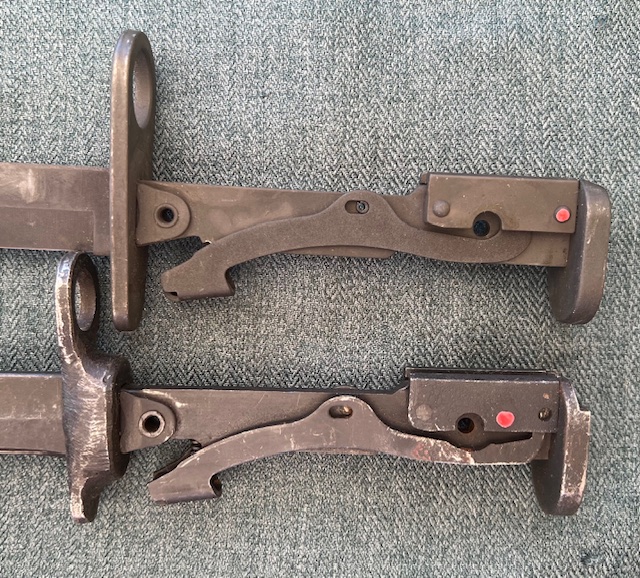

- Rivet de maintien de la rainure déplacé afin de libérer un emplacement pour les crochets du nouveau levier (2).
- Levier modifié en longueur, la nouvelle partie a été soudée (3).
- Pour réaliser la modification du levier, le rivet d’origine a dû être supprimé (4).

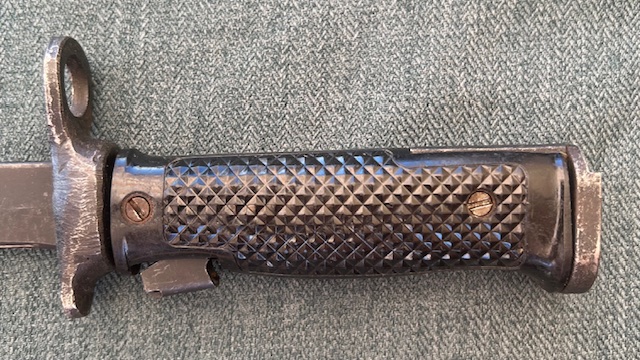

Les plaquettes pour baïonnettes M5 ou M6 ne comportent pas de n° de code, elles ont subi deux coups de meule visibles à gauche, afin d’intégrer le nouveau levier de verrouillage.

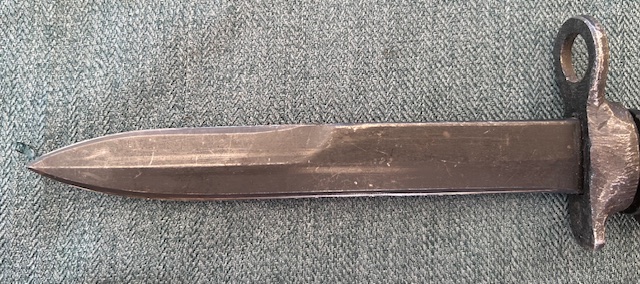

La lame de type US M4 ne comporte aucune inscription.

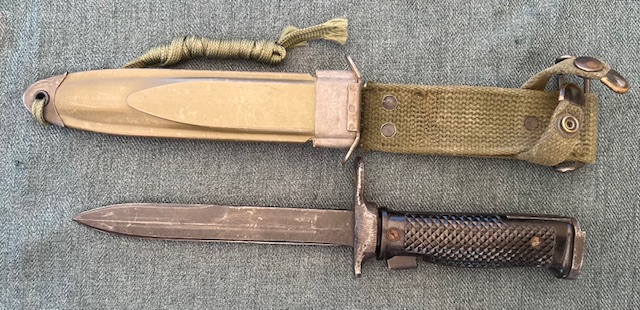

Le fourreau utilisé avec cette baïonnette est un modèle US M8A1. Voir histoire des (Fourreaux US M8/M8A1).
Avis personnel sur l’attrait de ce modèle :
Ce modèle atypique, esthétiquement très laid, est pour tout collectionneur très intéressant.
Le 27/03/20.
