Le Portugal

Voici une partie des principaux fusils utilisés par ce pays :


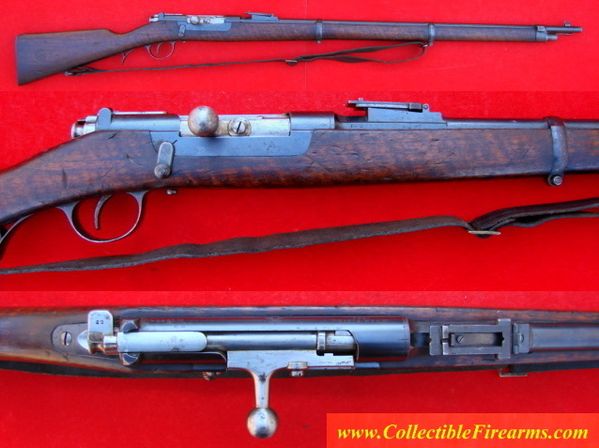

arc_0383-09.jpgFusil Kropotschek 1886

Le Kropatschek m / 1886 est une variante d’un fusil conçu utilisé par le Royaume du Portugal, par Alfred von Kropatschek. Ces fusils ont ​​utilisé un magasin tubulaire (construit en acier nickelé) du même type que le Mauser Gewehr 1871/84 allemand et le Murata japonais de type 22. Tout en étant conçu pour la poudre noire, l’action de Kropatschek s’est avérée assez forte pour tirer la nouvelle cartouche sans fumée.

portugal-1904Mauser Vergueiro modèle 1904 (photo trouvée sur internet)

Le Mauser-Vergueiro m / 1904 était un fusil à vis, conçu en 1904 par José Alberto Vergueiro, officier d’infanterie de l’armée portugaise et fabriqué par Deutsche Waffen und Munitionsfabriken (DWM). Il a été développé à partir du fusil Mauser 98 avec l’introduction d’un nouveau système de boulons dérivé de Gewehr 1888 et Mannlicher-Schönauer. En dehors du Portugal, l’arme était également connue sous le nom de Mauser Portugais. Il utilisait la cartouche Vergueiro, de calibre 6.5 × 58 mm, développée spécialement pour lui.

L’arme a remplacé le Kropatschek m / 1886 comme fusil d’infanterie standard de l’armée portugaise en 1904, restant en service jusqu’à sa substitution par le Mauser 98k en 1939. En service portugais, l’arme a été officiellement désignée Espingarda 6,5 ​​mm m / 1904 (« Rifle 6.5mm m / 1904 »). Une version plus légère et plus courte de l’arme a été classée comme une carabine et désignée Carabina 6,5 ​​mm m / 1904 (« Carbine 6.5mm m / 1904 »). Un total de 100 000 fusils ont été réalisés pour le Portugal. Plus de 5 000 fusils Mauser-Vergueiro, répartis en calibre 7 × 57 mm Mauser, ont été produits en 1906 pour la police fédérale brésilienne, en utilisant des composants restants de l’ordre portugais et publiés dans les villes de Rio de Janeiro et de Sao Paulo. En 1915, 25 000 fusils Mauser-Vergueiro au Portugal ont été vendus en Afrique du Sud, qui avaient des fusils SMLE Lee-Enfield insuffisants pour fournir toutes leurs troupes.

En service portugais et sud-africain, il a été utilisé en combat lors de la première Guerre Mondiale et dans plusieurs campagnes coloniales. Les troupes coloniales allemandes en Afrique de l’Est ont également utilisé les fusils Mauser-Vergueiro, capturés par les forces alliées au combat. Le corps expéditionnaire portugais sur le front occidental a utilisé des armes et des équipements britanniques pour des raisons logistiques, et n’a donc pas utilisé le Vergueiro. Bien que le Portugal ait été neutre dans la seconde Guerre Mondiale, en 1942, les forces portugaises ont brièvement lutté contre l’occupation japonaise du Timor portugais en utilisant les fusils Mauser-Vergueiro.

En 1939, après que l’armée portugaise ait adopté le Mauser 98k de 7,92 × 57 mm comme m / 937, plusieurs des fusils Mauser-Vergueiro restants ont été modifiés pour former la nouvelle cartouche standard. Les fusils modifiés s’appelaient Espingarda 8 mm m / 1904-39. Les marques sur les fusils modifiés sont demeurées inchangées à l’exception de la désignation du calibre « 6,5 » qui est estampillée sur certains fusils avec deux marques « X ». Cela a apparemment été fait par des armuriers portugais individuels plutôt que comme une pratique standard.

Le fusil Mauser-Vergueiro de 7,92×57 mm a été limité dans l’armée portugaise jusqu’au milieu des années 1960, principalement dans certaines unités outre-mer.

Ces fusils sont encore utilisés en Afrique, par exemple dans le conflit du Mali du Nord.

Mauser 98KPhoto trouvée sur internet

Le Mauser Kar 98k fut mis au point en 1935, est le tout dernier modèle d’une longue lignée commencée au début des années 1890. Cette nouvelle version produite à 2 769 533 exemplaires pendant la seconde Guerre Mondiale, dénommée 98K (K pour Kurz, court en allemand), est plus courte que le modèle Gewehr 98 utilisée durant la première Guerre Mondiale.

C’est un fusil à chargement par culasse, qui possède un magasin interne de cinq coups, qu’on alimente par des lames chargeur. Il mesure un mètre dix de long et pèse 3,92 kilogrammes, chargé. L’arme a hérité du mécanisme de culasse, mis au point progressivement par Mauser, ce mécanisme sera apprécié pour sa sûreté de fonctionnement et sa robustesse. Il comprend une sécurité à trois positions à l’arrière de la culasse, à droite le percuteur et la culasse sont bloqués, au milieu la culasse est libérée, mais pas le percuteur, ce qui permet d’introduire une lame-chargeur en toute sûreté, enfin à gauche l’arme est prête à faire feu. En cas de rupture de l’étui d’une cartouche, de larges évents ont été prévus pour évacuer les gaz, sans risquer de blesser le tireur. Le levier de culasse est coudé et l’extraction des étuis se fait avec peu d’incidents grâce à un extracteur non rotatif sur le côté de la culasse. La munition utilisée est la cartouche Mauser de 7,92 × 57 mm.

Un soin tout particulier a été apporté à la simplicité d’entretien de cette arme, dont la plupart des démontages pour le nettoyage courant peuvent s’effectuer en utilisant comme seul outil la pointe d’une cartouche. La rondelle d’acier sur la crosse était une enclume qui servait à appuyer l’extrémité du percuteur afin d’en comprimer le ressort pour démonter le système de percussion dans sa totalité, pour le nettoyer ou en remplacer des composants.

Le bois utilisé de 1934 à 1939 était du noyer massif, puis à la suite du manque de bois de qualité, on recourut au bois de hêtre (ou d’autres) Lamellé-collé, la crosse était composée de lamelles de bois collées à chaud. Cette technique lui permettait d’être aussi solide que du bois massif, mais légèrement plus lourd que le noyer. Les exemplaires en bois de noyer ont une plaque de couche (pièce métallique en contact avec l’épaule du tireur) plate et vissée en bout de la crosse, les séries suivantes ont une plaque enveloppante pour compenser la relative fragilité des matériaux utilisés et éviter qu’ils ne se fissurent lors de l’utilisation de l’arme comme bélier ou en combat corps-à-corps.

Au cours du conflit, la finition des armes déclina progressivement : les pièces fraisées furent embouties et soudées, l’arme se simplifia.

En toute fin de conflit, elle sortait des usines avec un traitement de surface très limité et en version monocoup, sans magasin comportant 5 cartouches.

PM Steyr-SolothurnPhoto trouvée sur internet

En raisons des restrictions relatives au Traité de Versailles, la fabrication de certaines armes était interdite à l’Autriche, comme les armes à feu automatiques (désigné comme mitraillettes). Pour contourner le traité, Rheinmetall acquis une société suisse, basée à Soleure, en 1929. C’est celle-ci qui commença la production secrète du futur prototype du Steyr_Solothurn_M.P._34 désigné « S1-100 »

En raison de l’incapacité de la société de Soleure (Solothurn en allemand) à produire en masse le MP34, Rheinmetall basée à Dusseldorf exigea une participation majeure de la Waffenfabik Steyr, un fabricant établi en Autriche. La production en masse fut donc assurée par ce fabricant. Les armes furent vendues par l’intermédiaire d’une société commerciale basée à Zurich, à la fois aux marchés commerciaux et militaires.

Le MP 34 inspiré du MP 18, a été produit par Steyr de 1930 à 1938 pour une utilisation par l’armée autrichienne et de la police, mais aussi pour l’exportation vers la Chine, le Chili, la Bolivie, le Salvador, l’Uruguay et le Venezuela. Après l’Anschluss allemand (annexion) de 1938, le MP34 a été produit jusqu’en 1940 pour la Wehrmacht, désigné MP34 (O), et pour l’exportation vers le Portugal, désigné  Pistola Metralhadora m / 938 et m / 942.

La production du MP34 a cessé en mi-1940, car Waffenfabrik Steyr produisait en masse le MP 40, une arme beaucoup plus simple et beaucoup moins coûteuse à produire que le MP34. Certains MP34 ont été utilisés par des unités de Waffen-SS dans les premiers stades de la guerre en Pologne et en France. Les MP34 ont ensuite été affectés aux unités de communication, de réserve, de police militaire ainsi qu’aux détachements de Feldgendarmerie.

Le MP34 fut fabriqué à partir des meilleurs matériaux disponibles avec la meilleure norme de capacité. Il était si bien conçu, que beaucoup le surnommèrent : la «Rolls Royce des mitraillettes». Toutefois, les coûts de production étaient extrêmement élevés.

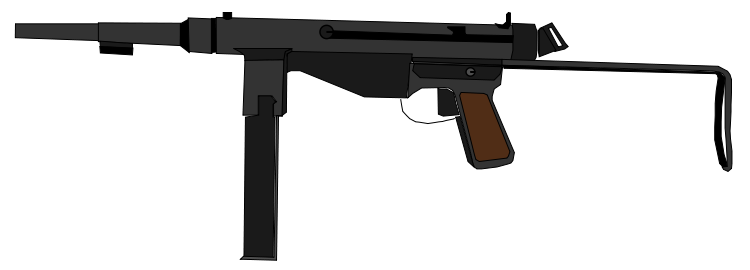

Le FBP est une mitraillette de calibre 9 mm à l’origine développée à partir d’une conception conçue pour la première fois en 1940 par Gonçalves Cardoso, officier d’artillerie de l’armée portugaise. Le début de la seconde Guerre Mondiale a arrêté le développement de l’arme, qui a été modifié et mis en production en 1948.

La mitraillette a été produite par l’usine d’arme de Fábrica de Braço de Prata à Lisbonne dont les initiales FBP ont donné le nom à l’arme, adoptée pour servir de m / 948 en 1948. Elle a utilisé le grand ressort à bras oscillant et télescopique De la mitrailleuse MP40 allemande et le stock de fils pliable de la mitrailleuse américaine M3.

La version originale de la mitraillette (la FBP m / 948 ) ne permettait qu’un feu entièrement automatique. Une version améliorée (désignée FBP m / 963 ) introduite en 1961 a également permis un feu semi-automatique.

L’arme était principalement délivrée aux officiers et aux sous-officiers des Forces armées portugaises et des forces de sécurité, ainsi que des quantités d’amphabétisseurs allemands MP 34 . En service portugais, il a été utilisé en combat en Angola , en Guinée portugaise, au Mozambique, en Inde portugaise et en Timor portugais. Il a finalement été remplacé en service par l’ Uzi de 9 mm et la version en stock pliable du fusil standard m / 961 G3 .

En 1976, la Fábrica Militar de Braço de Prata, dirigée par le Major Engenheiro Mário Tavares, a développé une version modernisée de la FBP avec une douille de refroidissement au baril, mais elle n’est jamais entrée dans la production.

AR 1O 1

armalite ar10 2

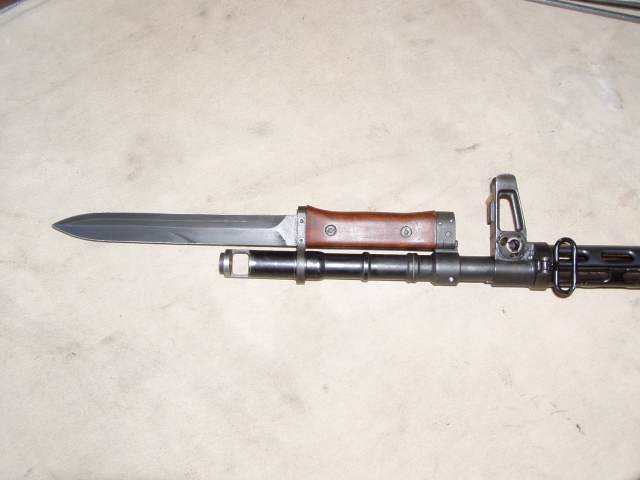

AR10_BayonetPhotos x 3 trouvées sur internet

Calibre : 7,62mm OTAN (7,62 x 51 mm)
Action : gaz exploité, verrou rotatif
Longueur : 1016 mm
Longueur du canon : 508 mm
Poids : 4,31 kg à vide, sans chargeur
Chargeur : 20 coups
Cadence de tir : 700 coups par minute (version militaire d’origine)

Conçu par Eugene Stoner à la division Armalite du Fairchild Engine et Airplane CorpProduit (USA), mais aussi aux Pays-Bas, le fusil d’assaut AR-10 fut l’une des premières armes de ce type à utiliser de l’aluminium dans sa fabrication. C’est le prédécesseur direct du US M16 sur le plan ergonomique et mécanique.

Au début de l’année 1957, trois prototypes successifs avaient été construits, testés et améliorés, du point de vu technique il était tout a fait concevable et possible de trouver un centre de production pour gérer les quantités de fabrication proposées. Partenaire d’Armalite-Fairchild, Richard Boutelle a utilisé sa piste à l’intérieur du gouvernement néerlandais pour obtenir un accord avec l’entreprise appartenant au gouvernement d’Artillerie-Inrichtingen, afin d’investir et produire ces nouveaux fusils pour la vente sur le marché mondial. Malheureusement, il y avait des retards de production importants en raison des problèmes de conversion au dossier technique de la norme US « pouces » à la norme de dimensions européennes « métriques ». Pour cette raison, seulement 3 000 à 4 000 fusils au total ont été effectivement produits, répartis entre le Guatemala, le Soudan et le Portugal. De gros contrats, avec plusieurs grosses commandes prévisionnelles ont été perdues suite à l’apparition de la carabine belge FN-FAL. Dans les années 1960, lorsque l’armée néerlandaise a décidé d »acheter le FN-FAL, Armalite a révoqué son permis néerlandais et  revendu ses brevets à la firme Colt américaine.

G3 Allemagne

AK4 ExportPhotos trouvées sur internet

L’origine de ce fusil d’assaut remonte aux années 1950. La RFA demanda alors à la FN Herstal l’autorisation de fabriquer des FAL sous licence. Se heurtant au refus de la firme belge, Heckler & Koch se tourna vers CETME en Espagne qui fabriquait une évolution du StG 45 et en obtint l’autorisation. Heckler & Koch prenait ainsi sa revanche sur la FN en créant le plus redoutable concurrent du FAL.

Chambré pour la cartouche Nato standard calibre 7,62 x 54 mm, le Heckler & Koch G3 (G3 signifie Gewehr 3, autrement dit « Fusil 3 » de combat) a été basé sur un fusil d’assaut prototype en cours d’élaboration par Mauser à la fin de la seconde Guerre Mondiale. Il fut produit à partir de 1959 et resta en service jusqu’au milieu des années 1990.

Considéré comme ayant une grande fiabilité, le fusil a connu une grande diffusion dans les forces armées du Tiers-Monde. Cependant, ce dernier est un fusil lourd et encombrant tirant une munition puissante.

Le G3 a été longuement produit et employé pour de nombreuses armées régulières dont l’Allemagne, l’Arabie saoudite, la Grèce, le Pakistan, l’Iran, la Turquie et le Portugal. Il a été adopté par une cinquantaine de pays pendant une quarantaine d’années. Les raisons de son succès, outre sa fiabilité et sa précision, étaient telles qu’il était plus simple et moins cher à produire que ses concurrents. Son mécanisme d’action retardée et de verrouillage par galets sera appliqué à de nombreuses autres armes Heckler & Koch.

Se bâtissant une réputation d’excellence, le G3 est rapidement devenu le fusil d’assaut occidental le plus exporté avec le M16. Environ sept millions d’exemplaires furent fabriqués dans le monde, même si le G3 n’a pas toujours été l’arme standard des armées des pays qui l’achetèrent.

Voici une partie des principales baïonnettes utilisées par ce pays :

Modèle 1885, 1904,1937/41,1934 Solothurn, AR10, G3.

Category Archives: Portugal

Baïonnette G3 (variante commerciale)

AK4 01

AK4 02

AK4 03

AK4 ExportPhoto trouvée sur internet

Modèle : G3 (variante commerciale)
Armement : fusil Heckler & Koch G3
Fixation : au dessus du canon
Longueur : 310 mm
Valeur : €€
Rareté : che1valierche1valierche1valier
Remarques :
Cette baïonnette à usage commercial pour le fusil G3 A3 portugais, a été conçue dans les années 1985-86 par la firme allemande, A. GmbH & Co. für Schneidwaren und Waffen KG (AES), lorsque GMS a fait faillite en 1981, les membres de la famille Eickhorn ont re-acheté l’usine

La poignée d’une seule pièce en matière plastique de couleur verte comporte 7 rainures, la lame de type US M4 ne comporte aucun marquage. Le fourreau en plastique pourvu de crochets de style US, ne comporte aucun marquage sur la chape.

Category Archives: Portugal

Baïonnette modèle AR 10

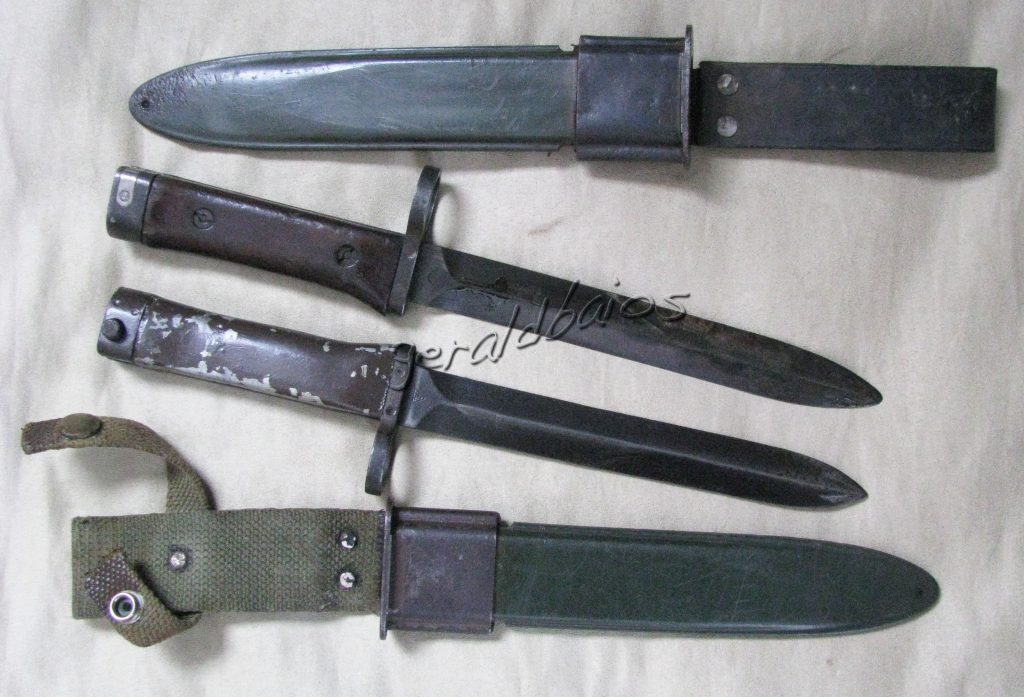

baïonnette AR10

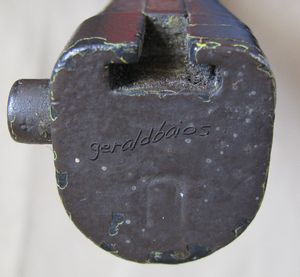

pays-bas-ar10-05.jpgPetit marquage sur la lame près de la croisière (Artillerie Inrichtingen)portugal-matsen-004.jpgPoignée en aluminium en haut, en bois en bas

Modèle : AR-10
Armement : fusil AR-10
Fixation : au dessus du canon
Longueur : 305 mm
ø Douille : 21,5 mm
Valeur : €€€ €€
Rareté :  che1valierche1valierche1valierche1valierche1valierche1valier
Remarques :
Ces très rares baïonnettes fabriquées aux Pays-Bas à (Artillerie Inrichtingen Hembrug) ont principalement été utilisées par l’armée portugaise (1 556 exemplaires) en 1960. La poignée de ces modèles peut être en bois d’une seule pièce (Export Portugal), ou en aluminium peint (Export Guatemala). La baïonnette avec sa lame à double tranchant anti reflets assez courte lui permet aussi d’être utilisée comme poignard de combat.
La plupart des baïonnettes non utilisées, stockées aux Pays-Bas ont été détruites par l’armée néerlandaise, et beaucoup ont été perdues en Angola et au Mozambique.
Les fourreaux utilisés pour ces modèles sont de type USM8A1, avec corps en fibre sans crochets de fixation au ceinturon.

Category Archives: Portugal

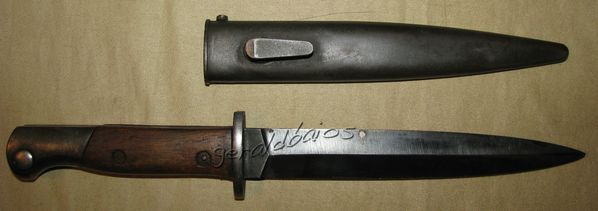

Poignard-Baïonnette modèle 48

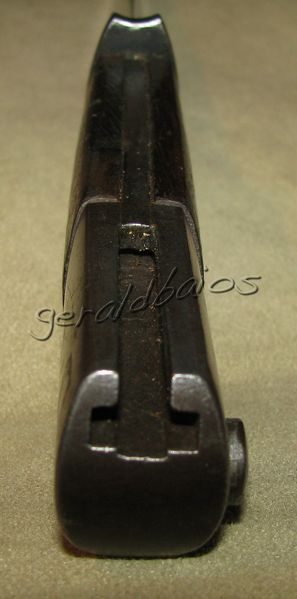

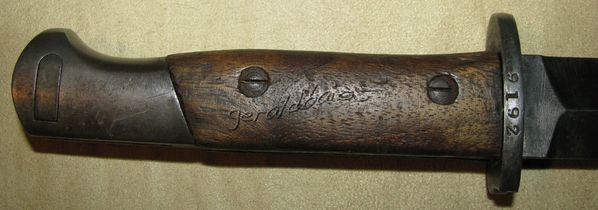

B1287-4.jpgDeux types de fourreaux existentportugal-mle-48-02.jpg


Modèle : Poignard-Baïonnette modèle 48
Armement :
 fusil PM1948
Longueur :
295 mm
ø Douille :
Valeur : €€
Rareté : che1valierche1valierche1valierche1valier
Remarques :
Cette baïonnette de conception portugaise, la seule du 20ème siècle fût produite de 1948 à 1955 à Lisbonne par la Fabrico Braco de Prata, elle a été utilisée jusqu’en 1970.

Category Archives: Portugal

Baïonnette modèle 1934 Solothurn

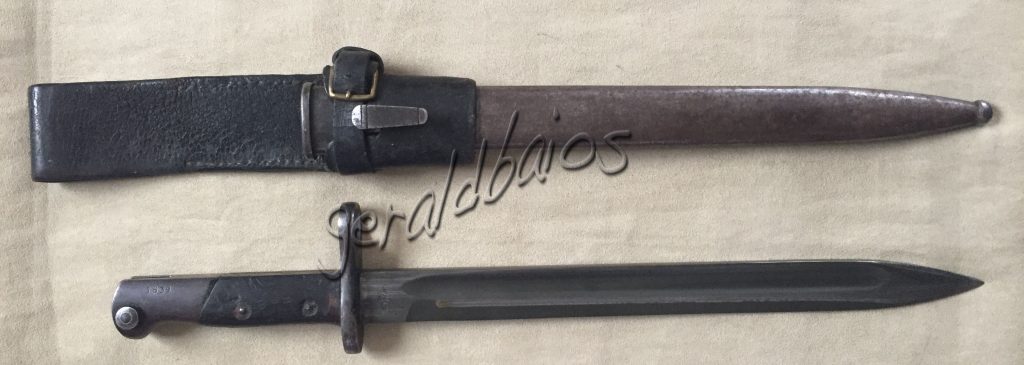

 1934 001

1934 002

1934 003En haut modèle 1904, en bas modèle 1934

1934 01

Modèle : couteau-baïonnette modèle 1934 pour PM Steyr-Solothurn
Armement : Steyr_Solothurn_M.P._34 (variantes)
Longueur : 390 mm
ø de la douille : 15,3 mm
Valeur : €€€ €
Rareté : che1valierche1valierche1valierche1valierche1valier
Remarques :
Lors de l’acquisition des PM en 1935, par souci d’économie les portugais ont modifié pour ces armes, des baïonnettes modèle 1904 obsolètes qui après transformation seront désignées couramment modèle 1934. La modification consistait à réduire en longueur la poignée (16 mm de moins), et de changer la croisière car l’anneau de bouche était plus éloigné pour l’adaptation au MP34. La rainure en forme de trèfle est conservée, mais elle est obturée par un petit arrêtoir au niveau du canal de baguette qui devient de ce fait inutile. Un nombre de 4 chiffres, sans lettre préfixe est frappé le long du pommeau à la manière portugaise.

Période d’utilisation:
A partir de 1935, jusqu’en 1950 au Portugal et jusqu’en 1970 (colonies).

Category Archives: Portugal

Baïonnette modèle 1884-98 3ème type (modèle 1937/41)

1937 01

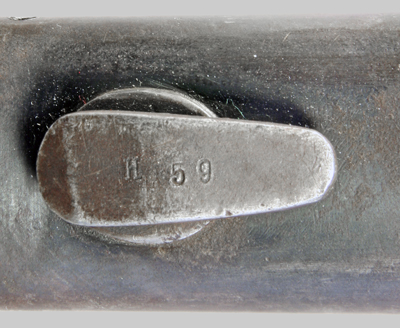

1937 02Le crochet d’agrafe du fourreau possède 4 stries typique d’une fabrication d’avant 1941.1937 03Matricule et poinçons de réception sur le pommeau WaA 253Matricule sur la croisière (second contrat)1937 04On peut remarquer sur ce modèle de stock jamais utilisé, que la lame est fortement bleuie presque argentée, typique des premiers modèles allemands fabriqués avant la seconde Guerre Mondiale.


portugal-gousset-004.jpgPorte-fourreau d’origine portugais, daté 1952

Informations complémentaires :

En haut, fourreau du second contrat, en bas premier contratEn haut, baïonnette du premier contrat, en bas second contrat



Modèle : 84-98 3ème type de commerce privé
Armement : fusil Mauser Kar 98k
Longueur : 385 mm
Valeur : €€€
Rareté :
  che1valierche1valierche1valierche1valier
Remarques :
Ces baïonnettes fabriquées pour le Portugal en 1937 premier contrat et en 1941 second contrat, sont identiques au modèle allemand avec poignée muni de plaquettes en bois. Leurs lames ainsi que leurs fourreaux sont dépourvus du nom ou code fabriquant. Dans tous les cas le double poinçon du Waffenamt est frappé sur l’arrière du pommeau, ainsi qu’une fois sur le bouton poussoir du verrouillage. Le Waffenamt était un numéro donné aux inspecteurs de l’usine qui inspectaient l’article pour s’assurer qu’il répondait aux spécifications militaires. S’il répondait aux spécifications, l’article était tamponné et accepté par l’armée. Les portugais lors de leur commande ont exigé qu’un contrôle militaire des pièces soit fait avant livraison.

Pour le premier contrat de 1937, le pommeau porte les marquages suivants : WaA inspection 253, et une lettre en capital accompagnée d’un N° de série, le crochet d’agrafe du fourreau possède 4 stries sans marquage. A partir de 1941, les stries sur la chape du fourreau ont été supprimées du mode de fabrication.

Pour le second contrat de 1941, le pommeau porte les marquages suivants : WaA inspection 853, uniquement, la croisière porte une lettre en capital accompagnée d’un N° de série. Le crochet d’agrafe du fourreau sans stries porte un préfixe d’une lettre et les deux derniers chiffres du numéro de série inscrit sur la croisière.
Certains de ces modèles, accompagnés de leurs fusils, non livrés au Portugal ont bien été utilisés par la Wehrmacht.

Remarques perso :
Si vous cherchez à acquérir ces modèles, et que le prix vous semble trop élevé, vous pouvez le négocier auprès du vendeur car ces modèles sont moins cotés que le modèle standard utilisé par la Wehrmacht (ils sont pourtant plus rares !).

Je remercie Jean-Philippe un des fidèles lecteurs de mon blog pour m’avoir fourni des photos et quelques précisions supplémentaires sur le modèle de 1941. D’après ses dires, une personne de sa connaissance possède bien un modèle 41 capturé sur un soldat allemand lors de la libération de Paris en août 1944.

Category Archives: Portugal

Baïonnette Modèle 1904

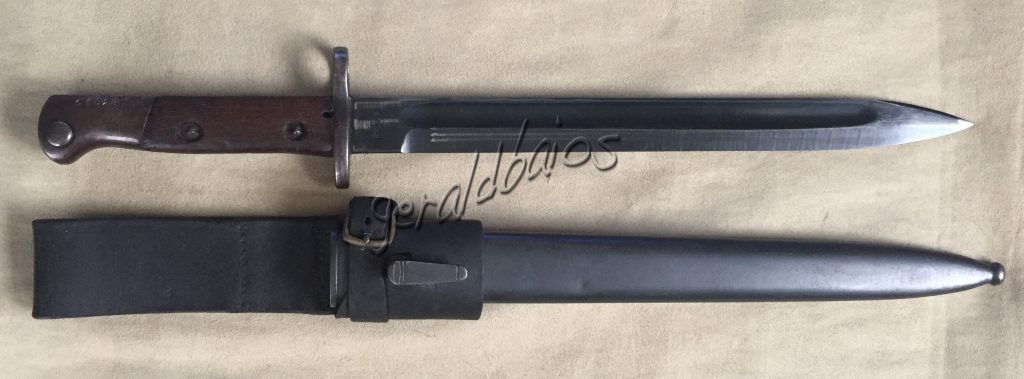

1904 001

1934 002

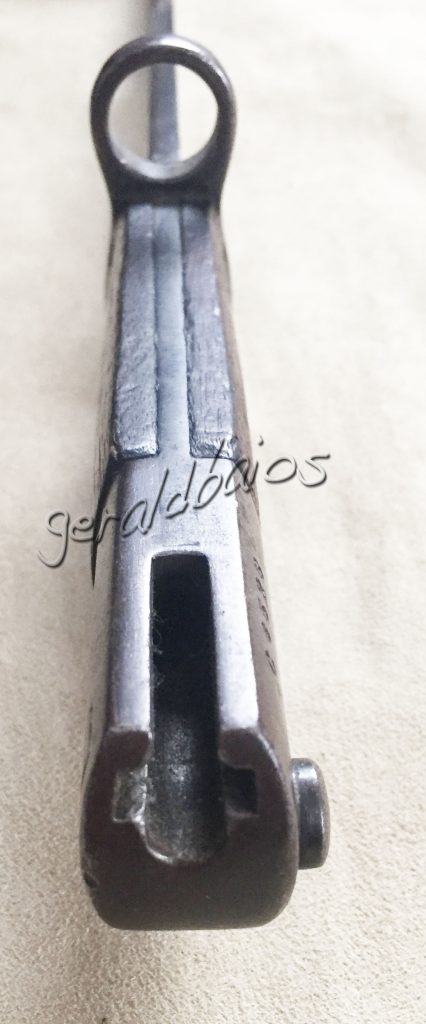

1904 002

1904 003

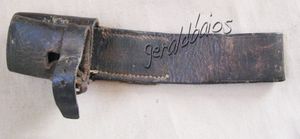

Porte-fourreau standard utilisé pour ce type de baïonnette1904 02

portugal-gousset-001-copie-1.jpgDeux types de porte-fourreau d’origine portugaise, servant à maintenir le fourreau de la baïonnette et le piolet.

Modèle : 1904 court
Armement : fusil Mauser-Vergueiro m / 1904
Longueur : 407 mm
ø de la douille : 15,5 mm
Valeur : €€
Rareté : che1valierche1valierche1valierche1valier
Remarques :
Ces baïonnettes ont été fabriquées entre 1904 et 1909 par Simson & Co. de Suhl, Allemagne à environ 75 000 exemplaires. Les plaquettes peuvent être fixées par vis ou par rivets très rarement. Un nombre précédé d’une lettre est frappé sur le côté droit du pommeau, comme il est d’usage pour toutes les baïonnettes portugaises. Généralement les parties métalliques sont systématiquement bronzées, mais il arrive de rencontrer certains rares exemplaires qui ne le sont pas.
Certain de ces modèles accompagnés de leurs fusils ont également été fournis à l’Afrique du Sud (25 000 ex) en 1915. Les plaquettes de ces modèles sont maintenues par rivets, un U avec une flèche à l’intérieur est frappé sur le coté gauche du pommeau.

Période d’utilisation:
A partir de 1904, première Guerre Mondiale, et jusqu’en 1970 (colonies), encore utilisée pour les cérémonies officielles.

Category Archives: Portugal

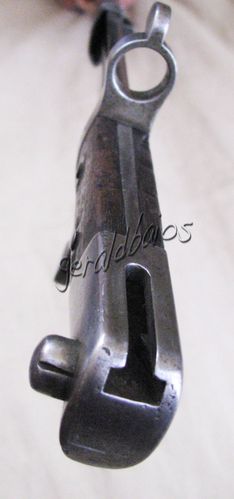

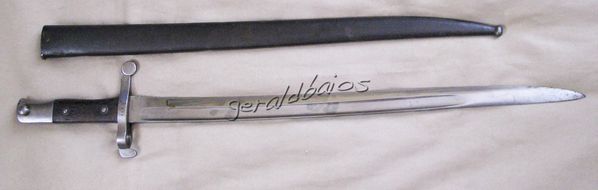

Baïonnette modèle 1885





Modèle : sabre-baïonnette modèle 1885
Armement : fusil Guedes mle 1885, Kropatschek m / 1886
Longueur : 600 mm
ø de la douille :
Valeur : €€€ €
Rareté : che1valierche1valierche1valierche1valierche1valier
Remarques :

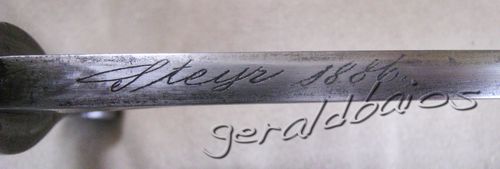

Le fusil à répétition portugais M1886 Kropatscheck, de calibre 8 x 66R a été fabriqué par OEWG  Steyer, en Autriche. OEWG a livré un peu plus de 40.000 fusils après que le Portugal a annulé sa commande pour le fusil Guedes-Castro M1885 à tir unique. Ils n’ont pas annulé leur commande pour les baïonnettes qu’ils ont aussi utilisées avec les fusils Kropatscheck.

Ce modèle fabriqué à la manufacture de Steyr est construit selon le modèle 1885 autrichien. Les fusils et les baïonnettes ont été utilisés très longtemps, de 1886 à 1910, surtout dans les colonies portugaises Angola, Mozambique et Est Timor et il est connu qu’ils ont également été utilisés durant la première Guerre Mondiale. Sa croisière ne présente pas le quillon recourbé de son homologue autrichien et le diamètre de la bague est plus faible. La lame est de type yatagan, « Yataghan » est dérivé du mot turc pour « celui qui se couche » pour décrire le profil de la lame à double courbe de descente. La double courbe ajoute de la résistance et de la rigidité, tout en gardant la poignée et le point d’alignement pour une efficacité de poussée.
