Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette M-1870, raccourcie en 1916 « N 315 »
Longueur : +/- 362 mm
ø interne de la douille : 17,5 mm
Armement : M-1870-87-15 en calibre 6,5 x 52 mm.
Cette arme provenant des divers arsenaux du gouvernement italien de Terni, Brescia, Torre Annunziata et Torino a été modifiée une nouvelle fois en 1915/16 au nombre de 400 000. Plusieurs modifications ont été effectuées, les tubes du canon de calibre 10,4 mm originaux ont été replacés par un manchon de 6,5 mm canon rayé soudé à l’argent dans le cylindre d’origine. Le boitier magasin de 4 cartouches a été remplacé par un nouveau acceptant les clips de 6 cartouches réglementaires de calibre 6,5 x 52 mm Carcano, et modification de la tête de culasse. Ces armes seront distribuées aux unités territoriales, aux troupes coloniales et à certaines unités de seconde ligne durant la première guerre mondiale. En 1937 ce sera encore 120.000 fusils M-1870-87-15 Vetterli Vitali qui seront utilisés par les troupes coloniales italiennes d’Afrique de l’Est.
Fixation : sur le côté droit du canon
Valeur : €€€ €
Rareté :
A partir de 1916, la longue lame inappropriée pour le combat dans les tranchées des baïonnettes modèle 1870 est raccourcie en longueur afin d’être utilisée avec l’obsolète fusil modèle 1870-87-15 Vetterli-Vitali modernisé.

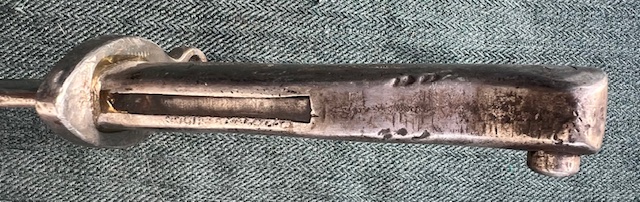

La poignée lors de la modification en 1916, une partie du crochet brise lame a été amputée, ce qui le rend pratiquement droit, la bague d’origine est conservée, et toutes les parties métalliques de la baïonnette bronzées.
Plusieurs profils de coupe de lame
A partir de 1916, la longue lame inappropriée pour le combat dans les tranchées de ces baïonnettes est raccourcie. Cette modification ayant été faite à la hâte, les lames raccourcies d’environ 26 cm ont toutes un profil différent, elles sont amincies à l’extrémité au niveau de la gouttière, ce qui les rend très fragiles à la torsion.
Le fourreau réduit en longueur ou fabriqué neuf (daté 1935) est en cuir noir avec garnitures en laiton. Deux types de fourreau existent : le premier très rare est muni d’une chape semi-sphérique, le deuxième est équipé d’une chape très similaire à celle que nous avons l’habitude de voir pour les fourreaux de baïonnettes M-1891. La date et le lieu de fabrication sont généralement clairement visibles sur le corps.
Les porte-fourreaux utilisés pour ce modèle sont, voir (Porte-fourreaux italiens).
Période d’utilisation :
A partir de 1916 et après la Première Guerre mondiale, un certain nombre de fusils modèle 1870-87 Vetterli-Vitali ont été affectés aux colonies de Tripolitaine, du Fezzan et de la Cyrénaïque (Libye), ainsi qu’à l’Érythrée et à la Somalie, comme fusils d’entraînement. Ces fusils ont été réutilisés lors de la seconde guerre italo-éthiopiènne (1935-36), principalement par des soldats africains. Elles ont fini leurs carrières dans les années (1936-38) aux mains des Républicains dans la guerre civile espagnole.
Avis personnel sur l’attrait de ce modèle :
Ces modèles pas très courants, mais beaucoup moins rares que le M-1870 dans sa longueur originale, possèdent bien sûr un attrait dans une collection. Pour les puristes, il existe plusieurs variantes au niveau de la conception de la poignée.
Le 23/05/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle SVT Tokarev 1940 « N 321 »
Longueur : 364 mm
ø interne de la douille : 14 mm
Poids : 280 g
Armement : fusi SVT-40l
Valeur : €€€ €€€
Rareté :
Cette baïonnette était destinée à la version améliorée du fusil semi-automatique Tokarev SVT-40, remplaçant le modèle 38. Environ 1 600 000 exemplaires de fusil Tokarev SVT-40 ont été fabriqués, à partir de 1940 jusqu’en 1944 (1944 étant la dernière année complète de production du fusil).
Ce modèle a été fabriqué par deux arsenaux, marquages spécifiques sur la lame près de la croisière (étoile : fabrication TULA, ou triangle avec une flèche à l’intérieur : fabrication ISHEVSK). Conçue en 1940, alors que militairement la Russie soviétique était encore sereine, cette baïonnette est d’une très bonne qualité de fabrication.
Particularité le n° de série est inscrit sur la poignée
La poignée des premières baïonnettes fabriquées, était identique au très rare modèle 38 à lame longue qui l’a devancé. Elle ne comportait pas sur le pommeau la petite protection anti déverrouillage près du bouton poussoir. La protection sur les pommeaux nouvellement construits a été effectuée, car il a été constaté que lors d’un combat rapproché, le fusil de l’ennemi pouvait déverrouiller accidentellement la baïonnette fixée au canon. Les plaquettes sont maintenues entre elles à la manière allemande par vis et écrous fendus.
Etoile : fabrication TULA
La lame bien proportionnée, de bonne qualité est munie d’une gouttière sur chaque face, son extrémité amincie se termine en pointe de lance. Les premières versions produites jusqu’en janvier 1941, avaient le tranchant inversé. Cependant, il ne peut être exclu que l’emplacement de l’arête de coupe dépende du lot et du fabricant et puisse différer pour des armes de périodes différentes. Généralement toutes les parties métalliques de la baïonnette ont été bronzées et la lame abondamment graissée lors d’un re-conditionnement peu après la Seconde Guerre mondiale.
Le fourreau est généralement formé d’un tube écrasé dont l’extrémité se termine avec deux feuilles de tôles repliées et soudées entre elles par points. Etrangement, il ne comporte pas de trou pour l’évacuation de l’eau. Les premiers fourreaux fabriqués avaient l’extrémité fermée par une bouterolle.
Le porte-fourreau attelé en cuir ou en toile est démuni de sangle de maintien de poignée.
Période d’utilisation :
Utilisée avec le fusil SVT-40 qui était le plus souvent attribué à des sous-officiers et à des unités d’élites, pendant la Seconde Guerre mondiale à partir de juin 1941.
Remarques perso :
Vérifiez bien, la présence du porte-fourreau attelé lors de l’achat.
Avis personnel sur l’attrait de ce modèle :
Pour les fervents passionnés d’histoire de la Seconde Guerre mondiale, ce très peu courant modèle soviétique, l’un des plus beau, est indispensable dans une collection, seul petit hic, son prix d’achat reste relativement élevé.
Le 31/08/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette M-1985 d’escrime ou d’entraînement « N 330 »
Longueur : 365 mm
Armement : Simulacre en bois d’un fusil d’assaut de type AKM
Valeur : €€ sans l’arme
Rareté :
Remarques :
Ce fusil avec sa baïonnette destinés à l’entraînement, ont fait brièvement leur apparition sur le marché des surplus en nombre limité.
Le 25/03/22.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle T-1938 à double bague pour Garand M1 « N 338 »
Longueur : env. 370 mm
ø interne de la douille : 13 mm
Militaire turc à l’entrainement avec fusil Garand M1 et baïonnette
Armement : fusil M1 Garand
Valeur : €€€
Rareté :
Peu après son entrée dans l’OTAN, les Etats-Unis d’Amérique ont fourni à la Turquie, environ 312 430 fusils Garand M1 en 1952. Pour équiper ces fusils modernes, la Turquie a opté pour une transformation de plusieurs types de baïonnettes anciens, devenus obsolètes avec le temps. Ces transformations auraient été faites peu de temps avant la participation de la Turquie, auprès des forces US à la guerre de Corée.
Les deux bagues sont maintenues ensemble grâce à un rivet soigneusement abrasé
La poignée d’origine du modèle T-1938 a été transformée uniquement au niveau de la croisière par l’adjonction d’une bague superposée à la première, le diamètre intérieur de la douille est ainsi réduit à environ 13 mm. Cette curieuse transformation à moindre coût évite ainsi de réduire la longueur de la poignée.
Avis personnel sur l’attrait de ce modèle :
Ce rare modèle atypique, méconnu, esthétiquement laid du fait de sa constitution, mérite amplement une place dans une collection.
Le 09/10/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette M-1907 modifiée (variante 1) « N 338 »
Longueur : +/- 370 mm
ø interne de la douille : 15,5 mm
Armement : fusil Mauser T 1938
Fixation : sous le canon
Valeur : €€€
Rareté :
Seule la lame d’origine Britannique (P1907), probablement récupérée durant la bataille des Dardanelles (1915-16) a été réutilisée à partir de 1935, pour concevoir cette nouvelle baïonnette.
N° de série apposé à partir de 1935
La poignée nouvellement conçue est munie d’un pommeau oblique qui comporte une rainure en forme de T, sa conception lui permet de s’adapter aux armes de type Mauser 93. Les nouvelles plaquettes sont maintenues entre elles par rivets sur rondelles.
Le 1er novembre 1928, Mustafa Kemal Atatürk remplace l’alphabet arabe, en usage sous l’Empire ottoman pour transcrire le turc, par un alphabet spécifique dérivé de l’alphabet latin.
Les lettres AS.FA (ASkarii FAbricasi) frappées sur le pommeau après 1933 signifient : fournitures militaires.
La lame dans certains cas, comporte encore les divers marquages Britanniques. Lors du raccourcissement, son profil a dû être retravaillé et aminci progressivement à l’extrémité au niveau de la gouttière, ce qui la rend très fragile à la torsion.
Ce fourreau assez courant en tôle d’acier bronzée, a été conçu afin de s’adapter aux dimensions standardisées des divers types de lames de baïonnettes raccourcies ou faites neuves durant les années 30. La forme de la cuvette d’entrée ainsi que celle des ressorts sont spécifiques aux profils de chaque type de lame, elle est maintenue au corps par une vis située sur la face avant. Le bouton de suspension dont la forme et la position peuvent varier est arrondi typique des modèles turques.
Le 23/10/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette M-1907 modifiée (variante 2) « N 338 »
Longueur : +/- 370 mm
ø interne de la douille : 15,5 mm
Armement : fusil Mauser T 1938
Fixation : sous le canon
Valeur : €€€
Rareté :
Cette baïonnette est d’origine Britannique (P1907), elle a probablement été récupérée durant la bataille des Dardanelles (1915-16), puis transformée à la fin des années 30. Elle a ensuite été réemployée avec les divers fusils utilisés durant la Première Guerre mondiale, convertis en calibre (8×57 mm Mauser) à partir de 1935.
Le pommeau est dépourvu du trou d’évacuation des déchets
N° de série apposé à partir de 1935
La poignée est d’origine (avant 1917), seule la croisière afin de s’adapter aux armes de type Mauser 93 a été remplacée. Les nouvelles plaquettes sont maintenues entre elles par rivets sur rondelles.
La lame dans certains cas, comporte encore les divers marquages Britanniques. Lors du raccourcissement, son profil a dû être retravaillé et aminci progressivement à l’extrémité au niveau de la gouttière, ce qui la rend très fragile à la torsion.
Ce fourreau assez courant en tôle d’acier bronzée, a été conçu afin de s’adapter aux dimensions standardisées des divers types de lames de baïonnettes raccourcies ou faites neuves durant les années 30. La forme de la cuvette d’entrée ainsi que celle des ressorts sont spécifiques aux profils de chaque type de lame, elle est maintenue au corps par une vis située sur la face avant. Le bouton de suspension dont la forme et la position peuvent varier est arrondi typique des modèles turques.
Dernière mise à jour le 23/10/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle T 1938 « N 338 »
Longueur : 368 mm
ø interne de la douille : 15,5 mm
Poids : 455 g
Armement : fusil Mauser T-1938
Valeur : €€
Rareté :
Ce modèle construit neuf inspiré du M-1890 est entré en production à partir de 1939 pour équiper les nouveaux fusils de fabrication turque nommés T-38.
La poignée est munie d’un pommeau droit qui comporte une rainure en forme de T, sa conception lui permet de s’adapter aux armes de type Mauser 93. Les plaquettes sont maintenues entre elles suivant le cas, par rivets bombées sur rondelles ou par vis à tête à deux trous et écrous soigneusement meulés. Le verrouillage à l’arme s’effectue à l’aide d’un bouton rond actionné par un puissant ressort. La croisière assez massive est démunie de l’obsolète crochet brise-lame.
Le 1er novembre 1928, Mustafa Kemal Atatürk remplace l’alphabet arabe, en usage sous l’Empire ottoman pour transcrire le turc, par un alphabet spécifique dérivé de l’alphabet latin.
Les lettres AS.FA (ASkarii FAbricasi) frappées sur le pommeau après 1939 signifient : fournitures militaires.
N° 67 278 année de fabrication 1942
Toutes les baïonnettes turques M-38 comportent un n° de série inscrit sur le pommeau, ce n° correspond à un fusil construit neuf marqué K’Kale sur le boitier de culasse, voir ci-dessous.
N° de 000 000 à 040 136 année 1939/40.
N° de 040 137 à 066 952 année 1941.
N° de 066 953 à 113 321 année 1942.
N° de 113 322 à 150 354 année 1943.
N° de 150 355 à 199 454 année 1944.
N° de 199 455 à 221 343 année 1945.
N° de 221 344 à 239 120 année 1946.
En haut, extrémité du contre-tranchant sans affûtage, en bas avec affûtage
La lame de finition polie brillant, assez massive de bonne qualité, avec gouttière sur chaque face ne comporte aucun marquage.
Cuvette symétrique spécialement conçue pour un M-1938
Ce fourreau assez courant en tôle d’acier bronzée, a été conçu afin de s’adapter aux dimensions standardisées des divers types de lames de baïonnettes raccourcies ou faites neuves durant les années 30. La forme de la cuvette d’entrée ainsi que celle des ressorts sont spécifiques aux profils de tous les types de lames, elle est maintenue au corps par une vis située sur la face avant. Le bouton de suspension dont la forme peut varier est arrondi typique des modèles turques.
Ce porte-fourreau en cuir de fabrication turque, renforcé par quatre ou six rivets en cuivre sur rondelles a été conçu pour équiper les fourreaux des baïonnettes modèle T 38 et dérivées. Son aspect est pratiquement identique au modèle allemand utilisé lors de la Première Guerre mondiale, à ne surtout pas confondre.
Remarques perso :
Ce modèle est souvent appelé à tort M-1935, alors qu’il a fait son apparition qu’en 1939, parmi les nombreux modèles turques il est le plus courant.
Le 26/08/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette Ersatz allemande raccourcie et modifiée « N 339 »
Longueur : +/- 370 mm
ø interne de la bague : 15,5 mm
Armement : fusil Mauser T 1938
Fixation : sous le canon
Valeur : €€€
Rareté :
L’Empire ottoman a été durement touché par le manque de matière première durant la Première Guerre mondiale. Son allié allemand lui a fourni une aide de guerre sous la forme de deux modèles de fusils, semi-obsolètes Gewehr 1888-05 et plus récents Gewehr 1898.
Ces baïonnettes de type Ersatz à poignée moulée ont été employées après transformation avec les fusils de type 93 utilisés durant la Première Guerre mondiale, convertis en calibre (8×57 mm Mauser) à partir de 1935.
La poignée afin de pouvoir s’adapter au fusil Mauser T-1938 a dû subir une modification, pour réaliser cette opération, deux solutions ont été utilisées :
Comparatif de la poignée : turque en haut et allemande en bas
Sur cette variante, l’anneau d’origine et une partie de la garde ont été supprimés et remplacés par une croisière nouvellement conçue, brasée au ras de la poignée, la rainure du pommeau est obturée, cette opération n’est pas forcément nécessaire.
Sur cette baïonnette le bouton normalement rond a été remplacé
Sur cette variante, l’anneau d’origine a été supprimé et remplacée par une croisière nouvellement conçue brasée sur la poignée, la distance entre la bague et le système de verrouillage est identique à la baïonnette modèle T 38.
La lame d’origine avec ou sans gouttière sur chaque face est raccourcie à une longueur standard.
Comparatif entre un fourreau Ersatz allemand en haut et turques (x3) en bas
Absence de cuvette d’entrée
Le fourreau utilisé avec ce modèle de baïonnette est généralement de type Ersatz allemand. Il a été spécialement conçu afin de s’adapter aux dimensions standardisées des diverses lames de type Ersatz raccourcies durant les années 30. Le corps en tôle d’acier de piètre qualité peut être de finition bronzée ou recouvert de peinture verte olive. Il est dépourvu de cuvette d’entrée, une pièce est utilisée pour la fixation des deux ressorts à lames à l’aide de rivets. Le bouton de suspension peut être de forme arrondie ou de type allemand, certains sont munis de bouterolles d’extrémité d’autres non.
Cuvette spécialement conçue pour M-1938
Ce fourreau assez courant en tôle d’acier bronzée, a été conçu afin de s’adapter aux dimensions standardisées des divers types de lames de baïonnettes raccourcies ou faites neuves durant les années 30. La forme de la cuvette d’entrée ainsi que celle des ressorts sont spécifiques aux profils de tous les types de lames, elle est maintenue au corps par une vis située sur la face avant. Le bouton de suspension dont la forme peut varier est arrondi typique des modèles turques.
Le 23/10/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle 1893 modifiée « N 340 »
Longueur : +/- 370 mm
ø interne de la douille : 15,5 mm
Armement : fusil Mauser T 1938
Fixation : sous le canon
Valeur : €€
Rareté :
Cette baïonnette est de fabrication autrichienne par (Österreichische Waffenfabriks-Gesellschaft, Steyr) marquage OEWG. Sa première destination fut le Royaume de Roumanie, une partie du stock devenue obsolète s’est retrouvée en Turquie après la Première Guerre mondiale. Voir (M-1893) roumain. Elle a ensuite été réemployée avec les fusils utilisés durant la Première Guerre mondiale, convertis en calibre (8×57 mm Mauser) à partir de 1935.
La poignée est d’origine, seule la croisière afin de s’adapter aux armes de type Mauser 93 a été remplacée.
Le 1er novembre 1928, Mustafa Kemal Atatürk remplace l’alphabet arabe, en usage sous l’Empire ottoman pour transcrire le turc, par un alphabet spécifique dérivé de l’alphabet latin. Les lettres AS.FA (ASkarii FAbricasi) frappées sur le pommeau après 1933 signifient : fournitures militaires.
N° de série apposé à partir de 1935
La lame de bonne qualité, de finition polie brillant, pratiquement identique au modèle 1886 autrichien est munie d’une large gouttière sur chaque face.
Le fourreau d’origine de fabrication autrichienne ou hongroise, est muni d’une cuvette avec ressorts maintenue par deux rivets.
Le 25/10/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette T 38 système de verrouillage de type (Peabody-Martini) « N 340 »
Longueur : 369 mm
ø interne de la douille : 15,5 mm
Armement : fusil Mauser T 1938
Fixation : sous le canon
Valeur : €€€
Rareté :
Ce rare modèle construit neuf est probablement entré en production à partir de 1939 pour équiper les nouveaux fusils de fabrication turque nommés T 38, il n’est pas du tout conçu pour équiper l’obsolète fusil Peabody-Martini.
Le système de fixation de la lame ressort à la plaquette comporte une faiblesse
La poignée est munie d’un pommeau oblique qui comporte une rainure en forme de T, sa conception lui permet de s’adapter aux armes de type Mauser 93. La lame ressort du mécanisme de verrouillage de type (M-1874 Peabody-Martini) a dû être fixée sur une des plaquettes, non à la soie, ceci afin d’avoir une longueur mécanique convenable. Les plaquettes sont maintenues par rivets sur rondelles, la lame ressort recouvre une partie abrasée d’un des deux rivets.
Le 1er novembre 1928, Mustafa Kemal Atatürk remplace l’alphabet arabe, en usage sous l’Empire ottoman pour transcrire le turc, par un alphabet spécifique dérivé de l’alphabet latin.
Les lettres AS.FA (ASkarii FAbricasi) frappées sur le pommeau après 1938 signifient : fournitures militaires.
La lame de bonne qualité, de finition polie brillant, inspirée du M-1886 autrichien est munie d’une large gouttière sur chaque face aux extrémités carrées.
Cuvette spécialement conçue pour M-1938
Ce fourreau assez courant en tôle d’acier bronzée, a été conçu afin de s’adapter aux dimensions standardisées des divers types de lames de baïonnettes raccourcies ou faites neuves durant les années 30. La forme de la cuvette d’entrée ainsi que celle des ressorts sont spécifiques aux profils de chaque type de lame, elle est maintenue au corps par une vis située sur la face avant. Le bouton de suspension dont la forme peut varier est arrondi typique des modèles turques.
A gauche modèle T1938, à droite variante T1938 avec système de verrouillage de type Peabody-Martini
Remarques perso :
Ce rare modèle ne se rencontre que très rarement, beaucoup de néophytes le confondent avec une baïonnette pour fusil Peabody-Martini, bon courage pour l’accoupler au canon.
Le 30/08/20.
