Fourreau P1907 (mark II)
Les premiers fourreaux Britanniques utilisés avec la baïonnette P1907 nommés (Mark I) étaient en cuir marron, avec une bouterolle d’extrémité métallique recouverte, ils seront rapidement remplacés par le (Mark II).
Le fourreau (Mark II), est composé d’un corps en cuir, d’une chape et d’une extrémité qui sont maintenues par quatre agrafes. Les fourreaux utilisés durant la Première Guerre mondiale étaient en cuir marron recouverts d’un vernis qui par la suite sera ôté par polissage, vers 1925 ils seront de couleur noir.
Les fourreaux fabriqués en Grande-Bretagne avaient en théorie des marques du fabricant estampées sur le cuir à l’arrière. Les articles de remplacement fabriqués aux Etats-Unis à partir de 1915, ont tendance à être dépourvus de marques sur le cuir et d’être plus souples. Les marques des fabricants sur les parties métalliques du fourreau (chape et extrémité) se trouvent en théorie au-dessus ou en dessous de l’agrafe métallique. De telles estampilles, si elles sont présentes, indiquent uniquement qui était le fabricant de l’article métallique. En raison de la rénovation au cours de l’histoire du service des fourreaux, les trois éléments, (chape, corps de fourreau, extrémité) peuvent provenir de différents fabricants et de différentes périodes.
La chape
Comme les pièces détachées des fourreaux étaient livrées par différents sous-traitants avant d’être montées à l’usine, il en existe une grande variété. Dans tous les cas, elle comporte deux puissants ressorts à lame fixés par six rivets. Les premières chapes fabriquées en Grande-Bretagne étaient soigneusement polies à l’extérieur, aucune trace de rivets, ce travail devait être long et fastidieux. Durant la Grande Guerre, un grand nombre de fourreaux seront fabriqués aux Etats-Unis, et il est fort probable que les chapes utilisée avec ceux-ci étaient de fabrication simplifiée sans polissage, rivets saillants. Le bouton de suspension de forme arrondie aurait fait son apparition à partir de 1915.
Demie chape
Chapes avec rivets saillants du même style que celles utilisées avec les fourreaux modèle US 1917.
Marquage constructeur.
Inconnu
Marquage (RE) Remington
La garniture d’extrémité
Marquage (WJH M/121) WJ Hill Ltd et code secret M/121, garniture fabriquée durant la Seconde Guerre mondiale
Les garnitures (chapes et extrémité) pouvaient être de couleur métal naturel, bronzées, brunies ou encore peintes dans des couleurs sombres (noir, vert, gris etc.).
Dernière mise à jour le 14/04/20.
Fourreau US M7 et dérivés
octobre 24th, 2018
Longueur : 290 mm
Largeur : 40 mm
Remarques :
Le fourreau nommé M7 conçu pour le port des baïonnettes M1 a été fabriqué à partir de mi-1943 jusqu’en août 1945, uniquement par Beckwith Manufacturing et leur filiale, Victory Plastics. Durant cette période 2 112 672 exemplaires ont été fabriqués.
Comme pour le fourreau M3, le corps est conçu de bandes de toile de coutil imprégnées de résine phénolique, qui seront formées dans une presse à haute pression. A l’arrière du corps, il est possible de trouvé le marquage VP entrelacé avec un nombre dessous.
La chape en tôle d’acier phosphatée, munie du double crochet M1910, utilisé pour le maintien au ceinturon est fixée sur le corps par sertissage. Le dessus de la chape comporte deux crochets, dont seulement un est utilisé pour assurer le maintien de la baïonnette dans le fourreau. Son aspect à l’extérieur est identique à celle utilisée avec le fourreau M3, pourtant deux plaques en acier à ressort ont été insérées dans la la gorge de manière à maintenir correctement la lame de la baïonnette sans l’aide des crochets.
Fourreau M3 raccourci
La décision a également été prise de raccourcir le fourreau M3 à la longueur du M7, et Victory Plastics a reçu l’ordre de commencer à raccourcir 1 000 000 de fourreaux M3 à partir d’août 1943. A l’origine, le processus consistait à plier les deux languettes de retenue au fond de la gorge. pour libérer le corps, retirer le corps, le couper sur la longueur la plus courte, faire de nouvelles coupes de rétention sur les côtés du corps, réinsérer le corps et replier les languettes.
Chape retravaillée par sertissage avec languettes
Peu de temps après le début du travail, on a découvert que les languettes retenant le fourreau à la gorge avaient tendance à se rompre lorsqu’elles étaient pliées d’abord vers l’extérieur pour retirer le corps long puis vers l’intérieur pour fixer le corps plus court. Les ingénieurs de Beckwith ont conçu un nouveau système qui maintenait le corps fermement sans dépendre des languettes. Les languettes ont été délibérément retirées, une courte fente a été faite sur les bords inférieurs du corps et le corps raccourci (sans coupure de rétention) a été inséré. Un outil de sertissage a été développé pour serrer fermement la partie inférieure de la gorge sur le corps. Cela a très bien fonctionné et la plupart des fourreaux raccourcis l’ont été avec ce processus. Les arrêtoirs en acier à ressort ont également été ajoutés au cours du processus de raccourcissement.
Fourreau M7 destiné à l’exportation (Grèce)
La conception de ce modèle est identique au modèle M7 fabriqué neuf aux USA à partir de 1943. Il était destiné aux baïonnettes fournies par les Etats-Unis dans le cadre du programme d’assistance militaire peu après la Seconde Guerre mondiale.
Généralement la chape porte à l’intérieur de l’Ordnance Flaming Bomb, les marquage «E–US» signifiant contrat grec. Suite à la dégradation de l’extrémité du corps, un renfort métallique fixé par rivet ou par sertissage a été rajouté en Grèce.
Ce modèle dont le corps est de conception identique à celui produit par Victory Plastics, a probablement été fabriqué à la fin des années 50 par International Harvester. Au début de 1951, l’armée américaine, par le biais du Springfield Armory, a passé un contrat avec International Harvester pour produire des fusils M1, et de 1953 à 1956, IH a produit 337 623 fusils au total, selon l’Army Ordnance Department.
La chape comporte sur le devant le marquage (U.S.M7).
Fourreau M7 destiné à l’exportation (Taïwan)
Ce modèle dont le corps est de conception identique à celui produit par Victory Plastics, a probablement été fabriqué à la fin des années 50 par International Harvester. Au début de 1951, l’armée américaine, par le biais du Springfield Armory, a passé un contrat avec International Harvester pour produire des fusils M1, et de 1953 à 1956, IH a produit 337 623 fusils au total, selon l’Army Ordnance Department.
Les anciens marquages sur la chape ont soigneusement été effacés.
Ce fourreau entièrement recouvert de peinture verte foncée est muni d’un corps composé de plastique moulé par injection. Sa provenance n’est pas clairement déterminée (aucun marquage), mais il y a de fortes chances qu’il soit de fabrication locale.
La chape dont les marquages ont soigneusement été effacés, est probablement une récupération d’un modèle fabriqué par International Harvester dégradé.
Fourreau allemand M8 A1
octobre 23rd, 2018
Le fourreau allemand (Eickhorn) de type US M8 A1, pourvu d’un double crochet de suspension est une copie du modèle US M8 A1 conçu dans les années 50. Son corps est constitué de plastique moulé de couleur vert olive, il est plus résistant à l’usure du temps que le modèle US constitué de bandes de toile de coutil imprégnées de résine phénolique, l’extrémité est dépourvue de renfort métallique. Le trou destiné à évacuer l’eau débouche directement sur celui utilisé pour le passage du lacet de maintien. La chape en acier phosphatée, est maintenue sur le corps par sertissage sur les côtés, elle porte sur la face avant, l’inscription du modèle : U.S.M8AI MADE IN W-GERMANY (avec 2 points entre les lettres U,S et M). A l’arrière de cette chape, une cornière en forme de L sert d’appui à la suspension en coton tissé (webbing), qui est maintenue par deux rivets emboutis. La sangle utilisée pour le maintien de la baïonnette est fixée à l’aide d’un rivet sur la suspension, elle se verrouille grâce à un bouton pression.
Le 17/02/25
Forme de trèfle
octobre 22nd, 2018
La rainure du pommeau en forme de trèfle a été conçue afin d’intégrer la baguette de nettoyage du fusil à l’intérieur de la poignée lors de la mise en place de la baïonnette. Après l’arrivée du Gewehr 98, la Belgique, la Pologne, la Tchécoslovaquie, la Yougoslavie, à partir de 1918, adopteront pour leurs armes nouvellement conçues ce mode de fixation.
Gouttière ou évidement
octobre 21st, 2018
Une gouttière (ou évidement) est une partie creusée (dépression longitudinale). C’est un moyen assez simple de réduire le poids d’une lame sans affecter significativement sa résistance à la torsion, de la même manière que la répartition de la matière est optimisée sur les IPN.
Elle permet aussi à l’air de rentrer dans la blessure, empêchant la création d’un vide, ce qui rend la baïonnette plus facile à retirer après pénétration et moins sujette à rester coincée. En aucun cas cette gouttière n’a vocation à canaliser le sang qui s’égoutte de la lame.
Généralement sauf exception, toutes les lames des baïonnettes conçues entre 1880 et 1950, sauf celles dite de crise sont munies d’une gouttière.
Pour exemple : une baïonnette de type 30 (Arisaka), munie d’une lame avec gouttière est un peu plus légère qu’une baïonnette du même type sans.

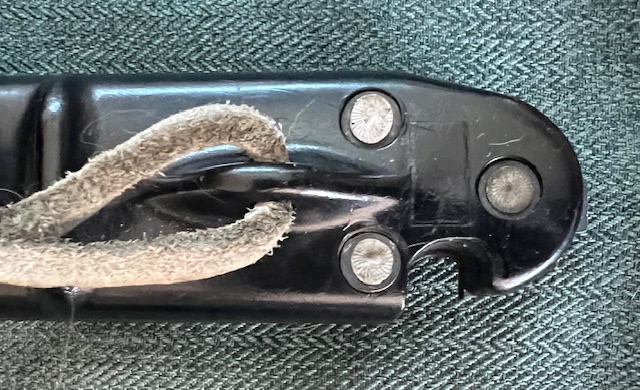

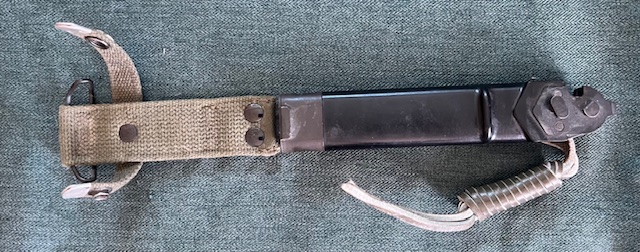

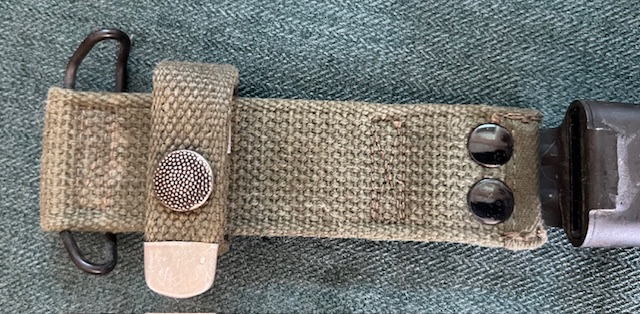

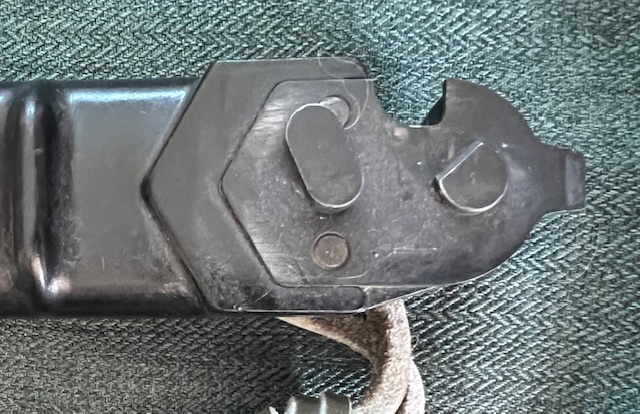

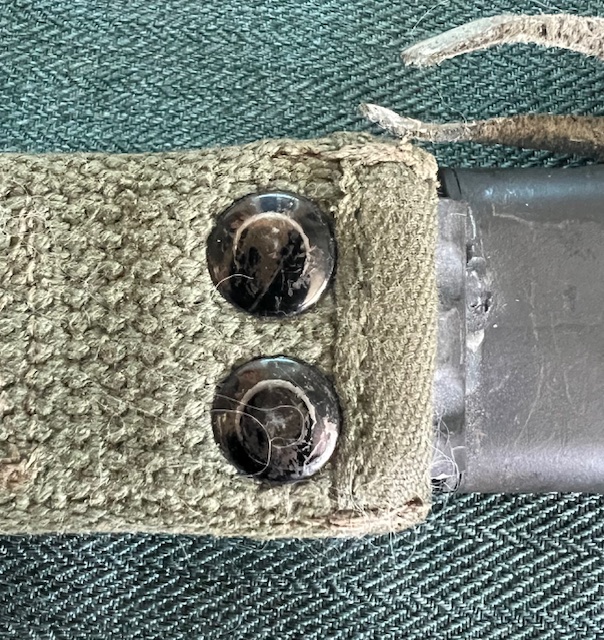

Lame de type KCB
octobre 20th, 2018
Le profil de la lame est identique à celui des modèles (6×3 et 6×4) de fabrication soviétique, elle est un peu plus longue et son tranchant n’est pas inversé
La lame en acier à ressort élastique phosphaté, de type Bowie, a pour particularité d’être affûtée bilatéralement. Sur le contre-tranchant, un biseautage comportant 49 dents de scie usinées sur le bord par rainurage sur environ 85 mm, son tranchant est soigneusement affûté sur toute sa longueur. Elle est munie d’une ouverture elliptique d’environ 15×8 mm afin de pouvoir être utilisée comme coupe-fil en combinaison avec son fourreau.
Le 02/04/25
USA
août 17th, 2018
Ci-dessous, une partie des baïonnettes conçues après 1986 à nos jours, pour y accéder il suffit de cliquer sur le lien.
Baïonnette M9 (Tri-Technologie)
Baïonnette M9 LAN-CAY (contrat du 18/08/95)
Baïonnette M9 LAN-CAY (contrat du 09/01/94)
Baïonnette M9 (Phrobis/Buck) pour l’armée
Baïonnette M9 (Buck) à usage commercial
Baïonnette US M7 (commémorative)
La guerre du Viêt Nam
La guerre du Viêt Nam a eu lieu entre 1963 et 1975. Elle opposa le Viêt Nam du Sud, soutenu par les Etats-Unis, au Viêt Nam du Nord et aux mouvements indépendantistes du sud, aidés par la Chine et l’URSS.
Ci-dessous, une partie des baïonnettes conçues ou utilisées durant cette période.
Baïonnette M7 contrat Colt’s USA
Baïonnette US M-1917 Trench Gun
Autres
Couteau-baïonnette M4 (poignée caoutchouc Corée du Sud)
Baïonnette US M1 export (Grèce)
La guerre de Corée
Les territoires occupés par la Corée du Nord, son allié chinois et les autres forces communistes (en rouge) et par la Corée du Sud, les Etats-Unis et les forces des Nations unies (en vert) durant la guerre de Corée de 1950 à 1953.
Ci-dessous, une partie des baïonnettes conçues ou utilisées durant cette période.
Couteau-baïonnette M4 (poignée caoutchouc)
Couteau-baïonnette M4 (poignée bois)
Couteau-baïonnette M4 (première production)
La Seconde Guerre mondiale
Les Etats–Unis sont entrés tardivement dans la seconde guerre mondiale. Alors que le conflit a débuté en septembre 1939, les Américains ne se rangent aux côtés des Alliés que le 7 décembre 1941.
Ci-dessous, une partie des baïonnettes conçues ou utilisées durant cette période.
Couteau-baïonnette M4 (première production)
Baïonnette M-1905-42 et M-1905E1 (raccourcie)
Baïonnette M-1905 et M-1905E1 (raccourcie)
Autres
La Première Guerre mondiale
Les Etats-Unis, qui avaient d’abord résolu de rester neutres, en 1914, sont entrés en guerre, le 6 avril 1917, aux côtés de l’Entente. Le 26 juin, un peu plus de deux mois après l’entrée en guerre des Etats-Unis le 6 avril, ce sont 180 000 soldats américains qui débarquèrent à Saint-Nazaire au cri de “La Fayette, nous voilà !”
Ci-dessous, une partie des baïonnettes conçues ou utilisées durant cette période.
Autres
Lame de type US M4
août 16th, 2018
Poignard M3
Poignard-baïonnette US M4
La lame du modèle US M4, mesure environ 170 mm, elle possède un profil très simplifié, à simple tranchant et contre-tranchant affûté ou simplement aminci sur sa dernière portion vers la pointe. D’abord utilisée avec le poignard de combat M3 en 1943, il est évidant qu’en pleine Guerre, sa conception novatrice a spécialement été étudiée pour une production rapide et simplifiée en utilisant un minimum de ressource première.
Chili
août 14th, 2018
La Seconde Guerre mondiale : Le Chili restera neutre malgré son soutien relatif à l’Allemagne Nazie.
La Première Guerre mondiale : Six pays d’Amérique latine resteront neutres jusqu’à la fin de la guerre : L’Argentine rétive à l’influence américaine, Mexique en pleine révolution, Chili où la minorité allemande est active, Venezuela, Colombie et Paraguay.
Petit rappel historique du début du 19ème siècle (tension Argentine et Chili)
Le Chili à gauche, partage une frontière commune avec l’Argentine de 3 500 Km.
Le tracé de la frontière entre le Chili et l’Argentine a été un casse-tête pour les géographes et les diplomates. Nommé par les géographes anciens « Tierra Magallanica, de los Patagones y los Cesares », les Terres Magellaniques, des Patagons et des Césars.
Dès le lendemain de l’indépendance de ces deux nations (respectivement en 1818 et 1816) et tout au long du 19ème siècle, ce ne furent que tensions, menaces, risques d’intervention militaire. La signature, en 1881, d’un traité des frontières offrait un compromis fragile à peu près satisfaisant pour les deux pays. La cordillère des Andes servit de frontière naturelle sur près de 3 500 km, mais ni le Chili, ni l’Argentine n’obtinrent l’accès souhaité aux deux océans. On a établi un tracé à grand coup de sabre, sans se soucier des détails. Et à l’échelle de l’Amérique, un détail équivaut à des territoires immenses, grands comme des départements en Europe.
Au Chili, le Pacifique, à l’Argentine, l’Atlantique. Grosso-modo, on trancha ainsi. Et entre les deux, à la pointe extrême de l’Amérique du Sud, ce que Coloane appelle « la queue du continent », un partage territorial qui coupe la Terre de Feu en deux morceaux juxtaposés. Plusieurs erreurs géographiques et diplomatiques furent commises dans ce long et laborieux partage de terres sud-américaines, et dans le tracé des frontières, ce qui inspira à Don José Miguel Yrrazaval un livre très critique, paru en 1930.
Ci-dessous, une partie des baïonnettes utilisées par le Chili durant cette période, pour y accéder il suffit de cliquer sur le lien.
