Baïonnette de fabrication civile, arme privée de tenue de sortie « N 307 »
Longueur : 360 mm
ø interne de la douille : 15 mm
Armement : fusil Mannlicher M-1895
Valeur : €€€ €
Rareté :
Ce modèle de type (NCO = sous-officier en allemand) fabriqué après la Première Guerre mondiale est destiné à être porté comme arme de côté. Contrairement aux différents modèles 1895 fabriqués sous l’Empire austro-hongrois, la baïonnette est dépourvue de tous marquages (constructeurs, poinçons de réception, régimentaires).
La poignée est de constitution identique que celle du modèle (NCO) utilisé par l’armée.
La lame entièrement chromée sans marquage est du même type que le modèle 1895.
Le fourreau M-1895 standard de fabrication autrichienne est dépourvu de poinçon de réception.
Le 15/12/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette de fabrication civile, arme privée de tenue de sortie « N 307 »
Longueur : 360 mm
ø interne de la douille : 15 mm
Armement : /
Valeur : €€€ €
Rareté :
Ce modèle de type (NCO = sous-officier en allemand) fabriqué après la Première Guerre mondiale est destiné à être porté comme arme de côté. Contrairement aux différents modèles 1895 fabriqués sous l’Empire austro-hongrois, la baïonnette (entièrement chromée), et le fourreau sont dépourvus de tous marquages (constructeurs, poinçons de réception, régimentaires).
La poignée légèrement plus courte (quelques mm) est de constitution de moindre qualité que celle du modèle (NCO) utilisé par l’armée. La croisière ainsi que la bague sujette à la torsion sont moins épaisses, et le mode de fixation de l’anneau simplifié au maximum.
La lame sans marquage est du même type que le modèle 1895.
Porte-fourreau en simili cuir
Le fourreau de ce modèle, peint en noir brillant est de type Ersatz, simplifié au maximum, absence de cuvette d’entrée et extrémité dépourvue de bouton de bouterolle.
Le 16/12/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle 1895 de cavalerie (NCO) « N 308 »
Longueur : 360 mm
Poids : 300 g
ø interne de la douille : 15 mm
Carabine modèle 1895
Armement : stützen Mannlicher M-1895 court
Fixation : sous le canon
Valeur : €€€ €
Rareté :
Ces baïonnettes ont été fabriquées en quantité très limitée sous l’empire austro-hongrois, à la Manufacture autrichienne de Steyr (OEWG), mais aussi en Hongrie à Budapest (FGGY). La conception générale de ce modèle est identique au modèle 1895 standard, il était destiné à équiper le fusil court nommé stützen, qui armait les unités montées ainsi que les troupes de montagne.
Voir baïonnette modèle 1895 (standard).
La poignée est identique au modèle standard, sauf la bague spécifique et la présence d’un crochet sur la croisière, un anneau de fixation de la dragonne au pommeau est également présent.
La dragonne attachée indiquait la position du sous-officier dans les rangs et la désignation de la compagnie et du peloton. Ces nœuds ou ces dragonnes étaient même montrés sur les photographies des soldats dans les tranchées à l’avant, ils n’étaient pas portés que pour la décoration, ils avaient un but important.
Le stützen M-1895 possédait un porte-baïonnette, la carabine M-1895 à l’origine, non. Lorsque la baïonnette standard était fixée au canon, en utilisant les organes de visée du stützen, le point d’impact causé par le tir était fortement influencé, l’effet était beaucoup plus marqué avec les stützen à canon court qu’avec les fusils longs. Pour palier à ce désagrément lors du tir, un viseur destiné à abaisser le point de visée à courte distance a été rajouté sur la partie supérieure de la bague.
La lame et le fourreau sont identiques au M-1895 standard.
Remarques perso :
Merci à Christophe pour certaines photos car je ne possède pas ce modèle. Hélas …
Le 09/07/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle 1895 de cavalerie « N 308 »
Longueur : 360 mm
ø interne de la douille : 15 mm
Armement : stützen Mannlicher M-1895 court
Valeur : €€€ €
Rareté :
Après l’effondrement de l’empire austro-hongrois en 1918, la jeune République d’Autriche continua a utiliser les fusils du système Mannlicher modèle 1895. Une partie des baïonnettes qui était en service dans l’armée autrichienne, sous l’empire austro-hongrois a été récupérée, (dans ce cas, un cachet d’acceptation supplémentaire était bourré sur le talon de la lame et le bouton de suspension du fourreau, tandis que les marques originales du fabricant et de l’acceptation étaient conservées).
Voir baïonnette M-1895.
Particularité : Ce modèle a été fabriqué à la Manufacture hongroise de Budapest (FGGY) durant la Première Guerre mondiale, il porte le poinçon de réception autrichien (aigle impérial de Habsbourg) et le blason de la République d’Autriche, qui était : De 1918 à 1934, un aigle à une tête.
Le 17/12/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle 1895 de cavalerie « N 308 »
Longueur : 360 mm
Poids : 300 g
ø interne de la douille : 15 mm
Carabine modèle 1895
Armement : stützen Mannlicher M-1895 court
Fixation : sous le canon
Valeur : €€€ €
Rareté :
Ces baïonnettes ont été fabriquées en quantité très limitée sous l’empire austro-hongrois, à la Manufacture autrichienne de Steyr (OEWG), mais aussi en Hongrie à Budapest (FGGY). La conception générale de ce modèle est identique au modèle 1895 standard, il était destiné à équiper le fusil court nommé stützen, qui armait les unités montées ainsi que les troupes de montagne.
Voir baïonnette modèle 1895 (standard).
Un des nombreux exemples de marquages sur le talon du pommeau
La poignée est identique au modèle standard, sauf la bague qui est spécifique à cette variante. Le stützen M-1895 possédait un porte-baïonnette, la carabine M-1895 à l’origine, non. Lorsque la baïonnette standard était fixée au canon, en utilisant les organes de visée du stützen, le point d’impact causé par le tir était fortement influencé, l’effet était beaucoup plus marqué avec les stützen à canon court qu’avec les fusils longs. Pour palier à ce désagrément lors du tir, un viseur destiné à abaisser le point de visée à courte distance a été rajouté sur la partie supérieure de la bague.
Il est possible de régler le dévers lors du tir avec un chasse-goupille en ajustant la partie mobile au dessus de la bague qui sert de guidon
Guidon fixe
Il existe deux types de viseurs, sur les premiers modèles fabriqués le dévers est réglable, pour les derniers modèles de fabrication simplifiée le guidon est fixe.
La lame et le fourreau sont identiques au M-1895 standard.
Avis personnel sur l’attrait de ce modèle :
Pour les fervents passionnés d’histoire de la Première Guerre mondiale, ce modèle est indispensable dans une collection.
Le 21/12/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle 1895 « N 310 »

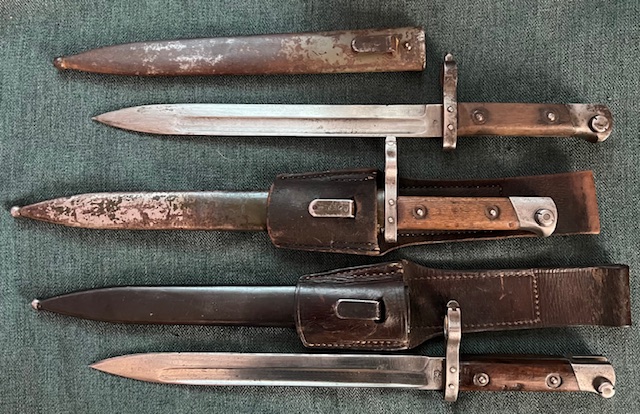

Baïonnettes tchèques équipées de porte-fourreaux d’origine bulgare postérieurs à la Première Guerre mondiale
Longueur : 360 mm

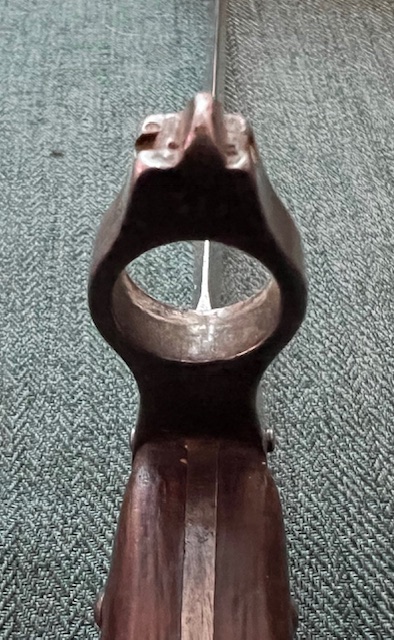

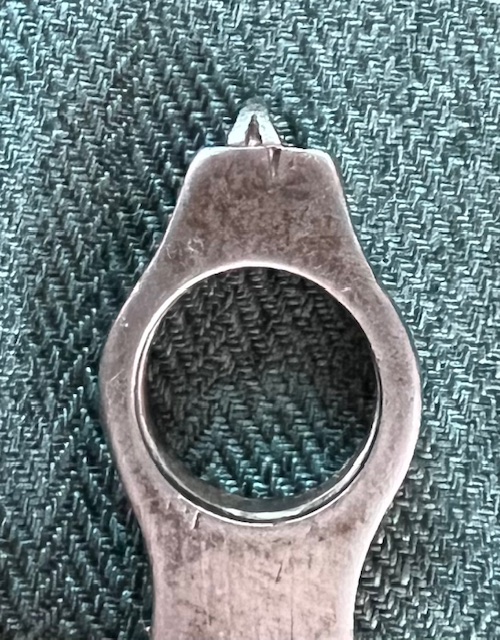

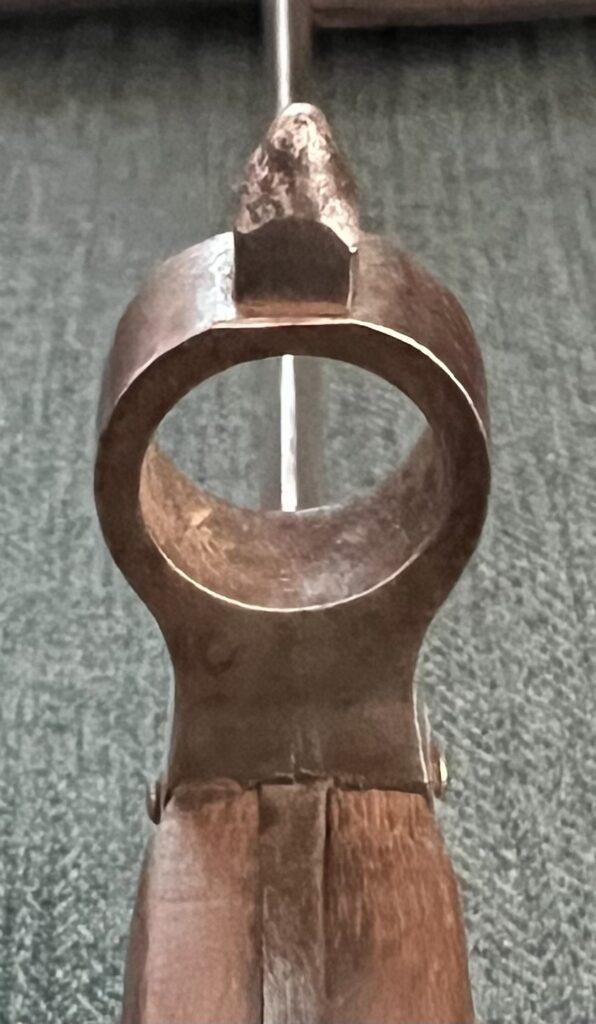

ø interne de la douille : 15 mm
Armement : Après la désintégration de la monarchie austro-hongroise, La jeune République tchécoslovaque a récupéré environ 300 000 fusils et carabines Mannlicher M-1895. L’usine de Zbrojovka Brno a fabriqué un nombre inconnu de canons, crosses et bandes de canons M-95 avant de passer à la production en série de Mauser VZ-23 et ensuite VZ-24. La plupart des obsolètes fusils M-1895 ont été vendus à la Bulgarie dans les années 1930, mais certains sont restés entreposés jusqu’à la Seconde Guerre mondiale.
Valeur : €€€ €
Rareté :
Ces baïonnettes M-1895 peu courantes en provenance de l’ex Autriche-Hongrie, ou faites neuves (de 1920 à 23) portent sur la lame les marques CSZ (pour l’armée), ou CETN ou CET (gendarmerie).

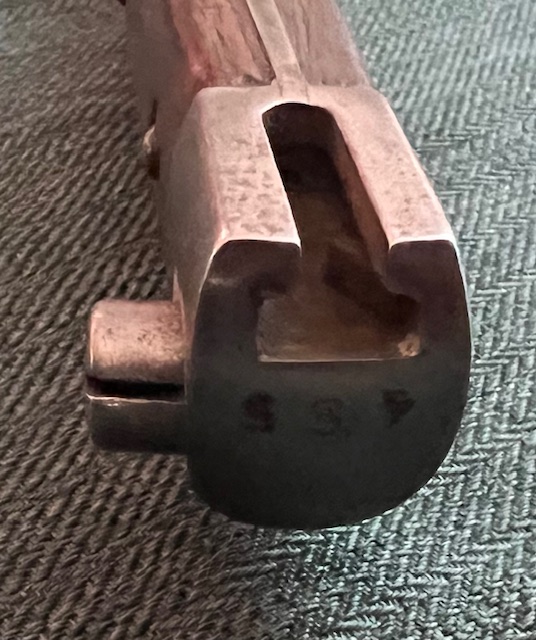

Marquages tchèque et allemand (un aigle quelque fois accompagné d’un WaA63)

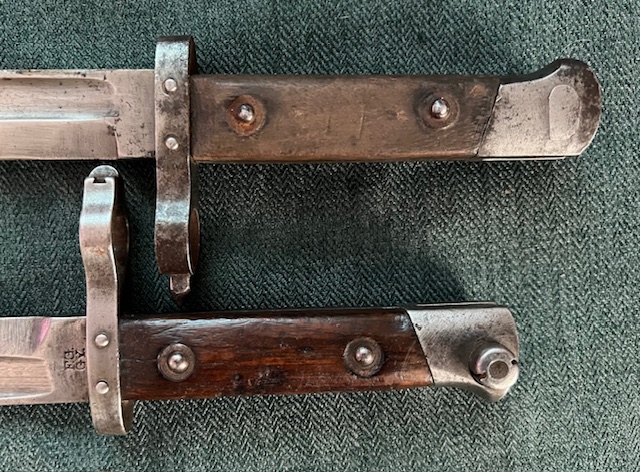

La poignée est munie de plaquettes d’origine austro-hongroise ou re-conditionnées en Bulgarie. Après l’annexion de la Tchécoslovaquie par l’Allemagne en 1938, certaines baïonnettes ont été récupérées par l’envahisseur, dans ce cas un aigle est présent sur le pommeau.
Marquage ZP de l’arsenal de Zbrojovka Praga (fabrication entre 1920 et 1923)
Marquage CET
Marquage MO (Moravske Ocelarny)
La lame à part le marquage est identique au M-1895.
Marquage ZP de l’arsenal de Zbrojovka Praga et 1923
Le fourreau peut être de fabrication austro-hongroise ou tchèque.
Le porte-fourreau utilisé pour ce modèle est, voir (Porte-fourreaux) Autriche-Hongrie N° : AUT 18 A.
Le 22/12/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle SAFN 49 « N 314 »
Longueur : 362 mm
ø interne de la bague : 18 mm ou très rarement 15,4 mm
Poids : 330 g
Armement : fusil SAFN M-49
Valeur : €€
Rareté :
Le Venezuela en 1949, fut le premier pays à être doté du fusil FN 49 avec la baïonnette modèle 24/49. L’Egypte à partir de 1950, fut le premier pays à utiliser la baïonnette M-49. L’armée belge a ensuite utilisé les fusils et baïonnettes M-49, au nombre de 87 777 exemplaires. Par la suite, 125 000 fusils furent fournis aux pays suivants : Argentine, Brésil, Colombie, RDC, Indonésie, Luxembourg, et Venezuela.
Il existe quatre variantes (A,B,C,D) de poignée :
La poignée de la variante A est dotée d’un pommeau oblique qui comporte une rainure en forme de T, car contrairement au fusil de type Mauser 98, le SAFN 49 est démuni de baguette de nettoyage sous le canon. Les plaquettes sont maintenues entre elles par vis à grosse tête ronde dentée et écrous fendus. Cette variante avec un diamètre interne de la bague de 18 mm, a été utilisée par l’armée belge ainsi que par divers pays.
La soie en partie évidée accepte une baguette de nettoyage
La poignée de la variante B est identique à celle utilisée avec la baïonnette modèle 24. Elle est dotée d’un pommeau oblique (de stock) qui comporte une rainure en forme de trèfle. Les plaquettes sont maintenues entre elles par vis à grosse tête ronde dentée et écrous fendus. Il est possible, lorsqu’elles sont de récupération, qu’elles soient munies d’une fente destinée à l’évacuation des déchets. Cette variante avec un diamètre interne de la bague de 18 mm, a été utilisée par l’armées égyptienne et argentine. Voir Egypte modèle SAFN 49.
Ajustage grossier des plaquettes
La poignée de la variante C est identique à la variante B sauf au niveau des plaquettes qui sont maintenues entre elles par petites vis à tête ronde fendue sur rondelles intégrantes et écrous, ce type de fixation a également été adopté avec les premières baïonnettes FAL (type A) produites. Cette variante avec un diamètre interne de la bague de 18 mm, n’a probablement pas été utilisée.
La poignée de la variante D est identique à la variante B sauf au niveau des plaquettes qui sont maintenues entre elles par petites vis à tête ronde fendue sur rondelles intégrantes et écrous, ce type de fixation a également été adopté avec les premières baïonnettes FAL (type A) produites. Cette variante avec un diamètre interne de la bague de 15,4 mm peut se monter sur une arme de type Mauser 98, elle n’a probablement pas été utilisée.
La lame est droite, à double tranchant symétrique séparé par un méplat médian, elle est du même type que le modèle 1916, sa finition peut être polie brillant, bronzée ou phosphatée.
Le fourreau est muni d’une cuvette avec ressort interne maintenue au corps par une vis centrale. Particularité, le côté supérieur de la cuvette est plat, afin de permettre le tir avec le fourreau sur la baïonnette fixée au fusil. Le bouton de suspension comporte quatre stries comme le fourreau allemand M1884-98 (2ème type). Son extrémité comporte un bouterolle percée.
Variante belge
Marquages sur le pommeau : semi-auto calibre 30-06 avec poinçon de réception Belge M à l’intérieur d’un cercle, ou JF sous couronne et matricule
Le modèle utilisé par l’armée belge comporte une poignée de la variante A, donc aucune confusion possible. Les marquages sur le pommeau se composent ainsi : semi-auto SA calibre 30-06 avec poinçon de réception M à l’intérieur d’un cercle, ou JF sous couronne. Le matricule qui se trouve sur le pommeau est répété sur le dessus de la cuvette du fourreau.
Ces porte-fourreaux en toile Web, à passant amovible ont été utilisés à partir des années 50 pour les fourreaux de baïonnettes SAFN 49, FAL de type A, C, ou P-1907, leur conception est semblable au modèle Britannique P-1937. Les variantes de couleur gris-clair étaient réservées aux militaires de l’armée de l’air.
Variante argentine
La variante (B) utilisée en Argentine (5 541 ex) est marquée ARA sur la lame.
Variante luxembourgeoise
Poinçon de réception belge sur le bouton de suspension
La variante (A) exportée au Luxembourg, à partir de 1951, (6 304 exemplaires) mise à part le marquage AL, suivi d’un n° de série est en tout point de vue identique au modèle belge.
Le 21/07/23.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle SAFN 49 « N 314 »
Longueur : 362 mm
ø interne de la douille : 18 mm
Armement : fusil FN 1949
Valeur : €€€
Rareté :
Ce modèle précoce a spécialement été conçu pour le contrat lié à l’armée égyptienne, il fut produit à 37 640 exemplaires à partir de 1950. Voir Belgique modèle SAFN 49.
N° d’arme égyptien sur le pommeau
La poignée est dotée d’un pommeau oblique qui comporte une rainure en forme de trèfle. La poignée étant constituée avec des stocks de pièces détachées de baïonnettes modèle 24, il est possible que les plaquettes bien qu’elle soit d’aucune utilité possèdent une fente destinée à l’évacuation des déchets. Elles sont maintenues entre elles par vis à grosse tête ronde dentée et écrous fendus.
N° d’arme inscrit sur la cuvette du fourreau
Le 24/04/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette M-1870, raccourcie en 1916 « N 315 »
Longueur : +/- 362 mm
ø interne de la douille : 17,5 mm
Armement : M-1870-87-15 en calibre 6,5 x 52 mm.
Cette arme provenant des divers arsenaux du gouvernement italien de Terni, Brescia, Torre Annunziata et Torino a été modifiée une nouvelle fois en 1915/16 au nombre de 400 000. Plusieurs modifications ont été effectuées, les tubes du canon de calibre 10,4 mm originaux ont été replacés par un manchon de 6,5 mm canon rayé soudé à l’argent dans le cylindre d’origine. Le boitier magasin de 4 cartouches a été remplacé par un nouveau acceptant les clips de 6 cartouches réglementaires de calibre 6,5 x 52 mm Carcano, et modification de la tête de culasse. Ces armes seront distribuées aux unités territoriales, aux troupes coloniales et à certaines unités de seconde ligne durant la première guerre mondiale. En 1937 ce sera encore 120.000 fusils M-1870-87-15 Vetterli Vitali qui seront utilisés par les troupes coloniales italiennes d’Afrique de l’Est.
Fixation : sur le côté droit du canon
Valeur : €€€ €
Rareté :
A partir de 1916, la longue lame inappropriée pour le combat dans les tranchées des baïonnettes modèle 1870 est raccourcie en longueur afin d’être utilisée avec l’obsolète fusil modèle 1870-87-15 Vetterli-Vitali modernisé.
La poignée lors de la modification en 1916, une partie du crochet brise lame a été amputée, ce qui le rend pratiquement droit, la bague d’origine est conservée, et toutes les parties métalliques de la baïonnette bronzées.
Plusieurs profils de coupe de lame
A partir de 1916, la longue lame inappropriée pour le combat dans les tranchées de ces baïonnettes est raccourcie. Cette modification ayant été faite à la hâte, les lames raccourcies d’environ 26 cm ont toutes un profil différent, elles sont amincies à l’extrémité au niveau de la gouttière, ce qui les rend très fragiles à la torsion.
Le fourreau réduit en longueur ou fabriqué neuf (daté 1935) est en cuir noir avec garnitures en laiton. Deux types de fourreau existent : le premier très rare est muni d’une chape semi-sphérique, le deuxième est équipé d’une chape très similaire à celle que nous avons l’habitude de voir pour les fourreaux de baïonnettes M-1891. La date et le lieu de fabrication sont généralement clairement visibles sur le corps.
Les porte-fourreaux utilisés pour ce modèle sont, voir (Porte-fourreaux italiens).
Période d’utilisation :
A partir de 1916 et après la Première Guerre mondiale, un certain nombre de fusils modèle 1870-87 Vetterli-Vitali ont été affectés aux colonies de Tripolitaine, du Fezzan et de la Cyrénaïque (Libye), ainsi qu’à l’Érythrée et à la Somalie, comme fusils d’entraînement. Ces fusils ont été réutilisés lors de la seconde guerre italo-éthiopiènne (1935-36), principalement par des soldats africains. Elles ont fini leurs carrières dans les années (1936-38) aux mains des Républicains dans la guerre civile espagnole.
Avis personnel sur l’attrait de ce modèle :
Ces modèles pas très courants, mais beaucoup moins rares que le M-1870 dans sa longueur originale, possèdent bien sûr un attrait dans une collection. Pour les puristes, il existe plusieurs variantes au niveau de la conception de la poignée.
Le 23/05/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle SVT Tokarev 1940 « N 321 »
Longueur : 364 mm
ø interne de la douille : 14 mm
Poids : 280 g
Armement : fusi SVT-40l
Valeur : €€€ €€€
Rareté :
Cette baïonnette était destinée à la version améliorée du fusil semi-automatique Tokarev SVT-40, remplaçant le modèle 38. Environ 1 600 000 exemplaires de fusil Tokarev SVT-40 ont été fabriqués, à partir de 1940 jusqu’en 1944 (1944 étant la dernière année complète de production du fusil).
Ce modèle a été fabriqué par deux arsenaux, marquages spécifiques sur la lame près de la croisière (étoile : fabrication TULA, ou triangle avec une flèche à l’intérieur : fabrication ISHEVSK). Conçue en 1940, alors que militairement la Russie soviétique était encore sereine, cette baïonnette est d’une très bonne qualité de fabrication.
Particularité le n° de série est inscrit sur la poignée
La poignée des premières baïonnettes fabriquées, était identique au très rare modèle 38 à lame longue qui l’a devancé. Elle ne comportait pas sur le pommeau la petite protection anti déverrouillage près du bouton poussoir. La protection sur les pommeaux nouvellement construits a été effectuée, car il a été constaté que lors d’un combat rapproché, le fusil de l’ennemi pouvait déverrouiller accidentellement la baïonnette fixée au canon. Les plaquettes sont maintenues entre elles à la manière allemande par vis et écrous fendus.
Etoile : fabrication TULA
La lame bien proportionnée, de bonne qualité est munie d’une gouttière sur chaque face, son extrémité amincie se termine en pointe de lance. Les premières versions produites jusqu’en janvier 1941, avaient le tranchant inversé. Cependant, il ne peut être exclu que l’emplacement de l’arête de coupe dépende du lot et du fabricant et puisse différer pour des armes de périodes différentes. Généralement toutes les parties métalliques de la baïonnette ont été bronzées et la lame abondamment graissée lors d’un re-conditionnement peu après la Seconde Guerre mondiale.
Le fourreau est généralement formé d’un tube écrasé dont l’extrémité se termine avec deux feuilles de tôles repliées et soudées entre elles par points. Etrangement, il ne comporte pas de trou pour l’évacuation de l’eau. Les premiers fourreaux fabriqués avaient l’extrémité fermée par une bouterolle.
Le porte-fourreau attelé en cuir ou en toile est démuni de sangle de maintien de poignée.
Période d’utilisation :
Utilisée avec le fusil SVT-40 qui était le plus souvent attribué à des sous-officiers et à des unités d’élites, pendant la Seconde Guerre mondiale à partir de juin 1941.
Remarques perso :
Vérifiez bien, la présence du porte-fourreau attelé lors de l’achat.
Avis personnel sur l’attrait de ce modèle :
Pour les fervents passionnés d’histoire de la Seconde Guerre mondiale, ce très peu courant modèle soviétique, l’un des plus beau, est indispensable dans une collection, seul petit hic, son prix d’achat reste relativement élevé.
Le 31/08/21.
