Baïonnette modèle 1948 « N 419 »
Variante destinée à l’armée yougoslave
Variante destinée à un fusil M-48 BO
Longueur : 380 mm
ø interne de la douille : 15,5 mm
Poids : 370 g
Armement : fusil Mauser yougoslave M-1948 et M-48 BO
Les Kar 98 yougoslaves furent distribués aux soldats non combattants (artilleurs et conducteurs) de l’armée populaire yougoslave et à ceux de la milice populaire yougoslave. Durant les année 1990, les M-48 ont été utilisés par toutes les factions durant les guerres de Yougoslavie. Beaucoup de photographies montrent des soldats ou des tireurs d’élite utilisant le Kar 98 lors du siège de Sarajevo.
Les M-1948 BO (1956-1965), le « bo » signifie « bez oznake » et se traduit approximativement par « non marqué » ou « sans marques ». Ceux-ci étaient identiques et fabriqués en même temps que le M-48 à crête, mais ne portaient aucune marque nationale ou de fabricant. Ces fusils particuliers étaient destinés à l’exportation, une pratique mal vue par « l’allié » soviétique de Tito.
Valeur : €€ (variante courante)
Rareté :
Ce modèle, dont il existe deux variantes a été fabriqué de 1948 au début des années 1960. La variante principale, celle que l’on rencontre le plus souvent, porte à la base de la lame un marquage en caractère cyrillique. Quelques rares baïonnettes ont été fabriquées pour Les fusils M-1948 BO destinés à l’export, leurs lames ne portent aucun marquage.
Le modèle 48, obsolète pour l’époque, conçu en ex-Yougoslavie n’a jamais été fabriqué en Belgique. Cette erreur, qui provient du nouvel ABC « N 419 », je le pense, perdurera encore très longtemps.
La poignée de finition bronzée est munie d’un pommeau oblique qui comporte une rainure en forme de trèfle, sa conception lui permet de s’adapter à toutes les armes de type Mauser 98. Les plaquettes indémontables sans outil spécifique, en orme ou en hêtre sont maintenues entre elles par vis à tête à deux trous et écrous soigneusement abrasés. Le matricule de l’arme toujours inscrit sur la croisière est répété sur le bouton de suspension du fourreau.
Ces deux poignées sont normalement de constitution identiques, celle du bas destinée à l’export a subi une rénovation de plaquettes qui sont désormais fixées entre elles par vis à tète fendue et écrous fendus.
Poinçons de contrôle sur la lame et la croisière
Le matricule correspond à celui de l’arme
La lame de la variante yougoslave de finition bronzée possède une gouttière sur chaque face, elle est marquée en caractère cyrillique (ПРЕДУЗЕЋЕ) à Kragujevac en Serbie et 44, le chiffre 44 n’est pas l’année de fabrication mais un code d’usine, (« Preduzece 44 »), signifiant Enterprise 44, (1945-52). Pour info, l’ex-Yougoslavie a seulement été libérée des troupes allemandes en février 1945.
Les préfixes « V » et « W » sur la croisière sont couramment observés, ils sont peut être associés aux M-48 syriens
La lame de la variante destinée à l’export est dépourvue de tout marquage. Sur une photo d’une variante destinée à export, j’ai pu observer les mêmes poinçons de contrôle sur la croisière.

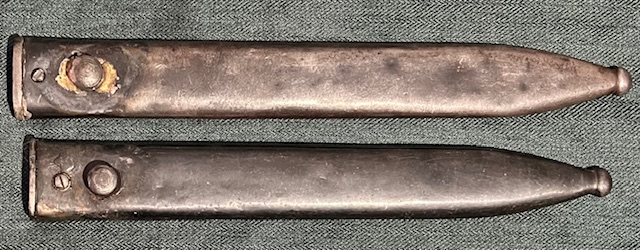

Comparatif des deux fourreaux, en haut fourreau utilisé par l’armée yougoslave, en bas fourreau destiné à l’export
M-48 yougoslave
On peut remarquer que les fourreaux associés à ces baïonnettes peuvent être différents à l’extrémité, de toute évidence ils proviennent d’ateliers différents.
« Preduzece 44 »
Le fourreau de finition bronzée est muni d’une cuvette avec ressort interne maintenue au corps par un rivet. Le bouton de suspension comporte quatre stries comme le fourreau allemand en acier modèle 1884-98 (2ème type). Comme pour la baïonnette le fourreau destiné à l’export ne comporte aucun marquage. Ce type de fourreau n’ademet la lame de la baïonnette que dans un sens.
Discret marquage « BK » (contrôle militaire) dans un cercle à l’intérieur du triangle sur le devant

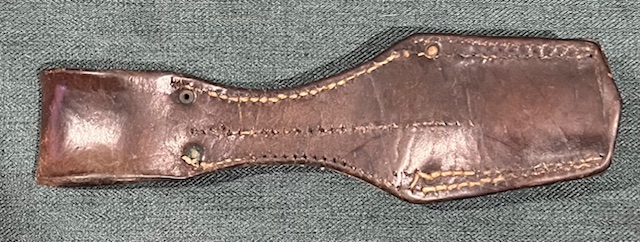

Ce porte-fourreau en cuir fabriqué en ex-Yougoslavie après la Seconde Guerre mondiale, a été utilisé avec les fourreaux des baïonnettes M-48 et 24 re-conditionnés. La lanière maintenue par un rivet en cuivre sur rondelle, est munie d’un fermoir en laiton. Ce modèle encore assez courant se retrouve souvent malencontreusement monté avec divers fourreaux de baïonnettes de type 98.

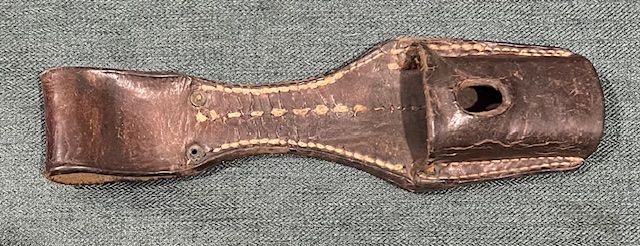

Ce porte-fourreau fabriqué en Allemagne durant la Seconde Guerre mondiale, a été modifié par adjonction d’une lanière maintenue par un grand rivet plat en acier afin de lui assurer un meilleur maintien, il a très rarement été utilisé avec les fourreaux des baïonnettes M-48.
Période d’utilisation :
Utilisé brièvement de 1950 à 1953 par l’armée yougoslave.
Avis personnel sur l’attrait de ce modèle :
Beaucoup de ces modèles assez courants généralement au même n° que le fourreau, sont restés stockés dans leur graisse d’origine en cas de Troisième Guerre mondiale, idéal pour débuter une collection. Le très rare modèle destiné à l’exportation dont la lame est dépourvue de tous marquages est pratiquement introuvable.
Le 01/03/24.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle 1898-05 raccourcie « N 420 »
Longueur : +/- 370 mm
Armement : fusil Mauser G 98
Fixation : sous le canon
Valeur : €€€
Rareté :
L’Empire ottoman a été durement touché par le manque de matière première durant la Première Guerre mondiale. Son allié allemand lui a fourni une aide de guerre sous la forme de deux modèles de fusils, semi-obsolètes Gewehr 1888-05 et plus récents Gewehr 1898.
Toutes les baïonnettes M-98-05, pour les fusil G-1898 fournies à l’Empire ottoman ont été produites par Mauser à Oberndorf. Le fabricant Mauser à Oberndorf a commencé à produire les baïonnettes M-98-05 qu’après le 13 juillet 1915 au nombre de 20 baïonnettes par jour au cours de leur première année de production ….
La production en grande série a vraiment débuté avec 373 100 produites à la fin de 1916, et 493 900 autres produites en 1917, dont 116 000 ont été envoyées à l’Empire ottoman. Ce nombre pour 1917 indique un taux de production de 1 700 à 1 900 par jour par semaine de 6 jours… En novembre 1918, Mauser avait produit un total de 1 105 962 (98-05), dont 238 962 en 1918, et environ 66 357 de ce total général, à dos de scie.
Toutes ces baïonnettes ont vraisemblablement été livrées avec le fourreau métallique standard fabriqué à Oberndorf, qui présente au revers une version plus petite du marquage du fabricant.
Ces baïonnettes ont ensuite été raccourcies à partir de 1935 de manière standard pour équiper les fusils allemands de type 98.
Pare-flamme inutile en patrie supprimé
La poignée d’origine de type 98 a été conservée, seules les plaquettes striées en noyer ont été remplacées par des plaquettes lisses avec trous d’évacuation des déchets.
La lame d’origine est raccourcie avec profil retravaillé par amincissement progressif, certains exemplaire peuvent être dotés de dents de scie.
La cuvette d’entrée peut être d’origine ou remplacée
Le fourreau d’origine allemand, est raccourci à la longueur de la lame, un nouveau bouton de suspension de forme arrondie est brasé sur le corps, la cuvette avec ressorts internes est fixée par une vis sur le devant.
Le 27/12/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle 1998-05 modifiée « N 420 »
Longueur : +/- 370 mm
ø interne de la douille : 15,5 mm
Armement : fusil Mauser T 1938
Fixation : sous le canon
Valeur : €€€
Rareté :
Cette baïonnette initialement utilisée avec un Gewehr 1898 durant la Première Guerre mondiale, a ensuite été réemployée avec un fusil de type Mauser 93, convertis en calibre (8×57 mm Mauser) à partir de 1935.
L’Empire ottoman a été durement touché par le manque de matière première durant la Première Guerre mondiale. Son allié allemand lui a fourni une aide de guerre sous la forme de deux modèles de fusils, semi-obsolètes Gewehr 1888-05 et plus récents Gewehr 1898.
Toutes les baïonnettes M-98-05, pour les fusil G-1898 fournies à l’Empire ottoman ont été produites par Mauser à Oberndorf. Le fabricant Mauser à Oberndorf a commencé à produire les baïonnettes M-98-05 qu’après le 13 juillet 1915 au nombre de 20 baïonnettes par jour au cours de leur première année de production ….
La production en grande série a vraiment débuté avec 373 100 produites à la fin de 1916, et 493 900 autres produites en 1917, dont 116 000 ont été envoyées à l’Empire ottoman. Ce nombre pour 1917 indique un taux de production de 1 700 à 1 900 par jour par semaine de 6 jours… En novembre 1918, Mauser avait produit un total de 1 105 962 (98-05), dont 238 962 en 1918, et environ 66 357 de ce total général, à dos de scie.
Toutes ces baïonnettes ont vraisemblablement été livrées avec le fourreau métallique standard fabriqué à Oberndorf, qui présente au revers une version plus petite du marquage du fabricant.
La poignée afin de s’adapter sur une arme de type Mauser 93 a du être modifiée par rajout d’une nouvelle croisière munie d’une bague qui a du être reculée d’environ 1 cm. Les plaquettes striées en noyer ont été remplacées par des plaquettes lisses maintenues entre elles par boulons à tête ronde et écrous fendus.
La lame est raccourcie avec profil retravaillé par amincissement progressif.
La cuvette d’entrée peut être d’origine ou remplacée
Le fourreau d’origine allemand, est raccourci à la longueur de la lame, un nouveau bouton de suspension de forme arrondie est brasé sur le corps, la cuvette avec ressorts internes est fixée par une vis sur le devant.
Le 23/12/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette pliante modèle 1956 « N 423 »
Longueur : 380 mm
ø interne de la douille : 14 mm
Armement : carabine M-56, version chinoise de la carabine russe SKS
Fixation : de façon permanente sur l’arme
Valeur : €
Rareté :
Cette baïonnette fut produite à un million d’exemplaires environ. Les premières utilisées avec la carabine M-1956 possédaient une lame plate, elles étaient du même type que celles utilisées par l’URSS. C’est seulement à partir de 1966 et jusqu’en 1971 que les chinois produiront leurs modèles issus de leur conception.
Première version à lame plate
Le système de verrouillage à l’arme est commun à toutes les baïonnettes de type SKS, le manchon ne comporte pas de poinçon.
La lame en forme de T, comporte trois gouttières sur chaque face, son extrémité est aplanie, la fixation à l’arme est assurée grâce à une vis.
Par rapport au modèle de conception soviétique, elle résiste mieux à la torsion, inconvénient, elle est plus encombrante et un peu plus lourde.
Avis personnel sur l’attrait de ce modèle :
Pour un prix d’achat dérisoire, idéal pour débuter une collection.
Le 02/02/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette Ersatz pour armement WERNDL « N 425 »
Longueur : 380 mm
ø interne de la douille : 19 mm
Armement : fusil Werndl-Holub M-1867, 1867/77 et 73/77
Fixation : sur le côté droit du canon
Valeur : €€€ €€
Rareté :
Ces fusils et baïonnettes ont été délivrés aux unités de l’arrière-échelon pour libérer des fusils plus modernes réservés aux troupes de première ligne. Ces baïonnettes ont été fabriquées à partir de 1917 dans divers ateliers locaux, ce qui entraîne certaines variations.
Extrêmement simplifiée, cette baïonnette est constituée que de cinq pièces :
- Une lame plate torsadée à 90°
- Une lame faisant office de ressort de maintien au niveau du porte-baïonnette
- Une croisière simplifiée à angle droit
- Deux rivets de fixation de l’ensemble
Ce modèle est constitué de la même manière que le modèle ersatz 1895. La différence se situe au niveau de la croisière qui possède un trou de diamètre beaucoup plus important et un petit décrochement destiné à rendre l’organe de visée de l’arme visible, la baïonnette se fixant sur le côté droit du canon.
La lame extrêmement simplifiée est dépourvue de tranchant, seule son extrémité est usinée en pointe de lance.
Les fourreaux utilisés avec ce modèle, voir Baïonnette (Ersatz) pour modèle 1895.
Les porte-fourreaux utilisés avec ce modèle, voir Baïonnette (Ersatz) pour modèle 1895.
Avis personnel sur l’attrait de ce modèle :
Il existe une multitude de variantes de ce modèle « Ersatz », toutes très intéressantes, attention, facilement réalisables par un bon ferronnier, il y a évidemment de faux modèles qui circulent.
Le 26/07/24.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette G3 « N 426 »
Longueur : 380 mm
ø interne de la douille : 22 mm
ø externe du tenon : 10 mm
Armement : fusil Heckler & Koch G3A7 fabriqué sous licence
Fixation : au dessus du canon
Valeur : €€€ €
Rareté :
Le fusil G3A7 et sa baïonnette ont été fabriqués sous licence en Turquie, à environ 350 000 exemplaires, à partir de 1967 par le MKE d’Ankara. Voir (Baïonnette modèle G3) dispositif de fixation à l’arme.
La poignée ronde monobloc en plastique de couleur verte comporte vingt rainures, particularité, elle est démunie de protection anti-chaleur, près de la douille. La croisière, à droite porte normalement un matricule.
Proéminence au niveau du bouton de verrouillage spécifique à ce modèle
Le pommeau en acier est fixé à la soie par une goupille pleine, par rapport à la bague, (vue arrière) le crochet intégré au tenon de verrouillage se situe à 3 heures.
Le profil de la lame asymétrique de cette baïonnette est unique
La lame de finition bronzée comme toutes les parties métalliques de la baïonnette possède un profil asymétrique non affûté.
Le fourreau est constitué de deux tôles embouties et pliées de la même manière que certains modèles allemand pour baïonnettes ersatz de la Première Guerre mondiale.
Avis personnel sur l’attrait de ce modèle :
Parmi les divers modèles de G3, ce rare modèle possède un attrait pour une collection.
Le 08/10/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette pliante modèle 1944 « N 429 »
Longueur : 382 mm
ø interne de la douille : 14 mm
Armement : La carabine M-1944 a été mise en service fin 1944 (avec 50 000 exemplaires d’essais de service produits en 1943) et est restée en production jusqu’en 1948. Elles ont été produites de 1943 à 1948 à l’arsenal d’Ijevsk et seulement en 1944 à Tula. Ses spécifications sont très similaires à celles du M-1938, avec l’ajout unique d’une baïonnette à pointe cruciforme à pliage latéral fixée en permanence. Une rainure pour la baïonnette pliée est entrée dans le côté droit de la crosse. A partir de février 1944, ce type de carabine a été distribué aux troupes d’infanterie de l’Armée rouge en remplacement du fusil standard. Ceux-ci étaient utilisés non seulement par l’Union soviétique , mais aussi par ses diverses nations satellites. Beaucoup d’entre eux ont été contrebalancés après la guerre.
Fixation : de façon permanente sur l’arme
Valeur : €€
Rareté :
Cette baïonnette pliante fixée de façon permanente à l’aide d’une vis à la carabine, fut produite à partir de 1944 jusqu’en 1948 dans divers pays.
Manchon fabriqué avant 1946, utilisé uniquement par l’URSS
Manchon utilisé après 1946 en (URSS, Chine, Pologne, Hongrie et Roumanie)
Comparatif
Comparatif
Système de verrouillage, il existe deux types de manchons, celui rencontré le plus couramment, utilisé avant 1946 ne maintient pas correctement la baïonnette à l’arme. Pour éviter cet inconvénient, il fut modifié après 1946, cette modification sera adoptée sur les clones de la carabines M-44 entreprise avec l’aide de l’Union soviétique fabriquées en Chine, Pologne, Hongrie et Roumanie.
La lame qui possède quatre faces sans arêtes vives, est usinée en forme de tournevis plat à son extrémité afin de pouvoir démonter l’arme, toutes les parties métalliques de la baïonnette sont bleuies foncées.
Période d’utilisation :
Ce sont les nouveaux fusils semi-automatiques SKS-45 fabriqués à partir de 1949 qui ont éliminé l’utilisation en URSS de la carabine M-44 devenue obsolète.
Avis personnel sur l’attrait de ce modèle :
Pour un prix d’achat dérisoire, idéal pour débuter une collection.
Le 30/08/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette pliante modèle 1944 « N 429 »
Longueur : 382 mm
ø interne de la douille : 14 mm
Armement : La carabine M-1944 a été mise en service fin 1944 (avec 50 000 exemplaires d’essais de service produits en 1943) et est restée en production jusqu’en 1948. Elles ont été produites de 1943 à 1948 à l’arsenal d’Ijevsk et seulement en 1944 à Tula. Ses spécifications sont très similaires à celles du M-1938, avec l’ajout unique d’une baïonnette à pointe cruciforme à pliage latéral fixée en permanence. Une rainure pour la baïonnette pliée est entrée dans le côté droit de la crosse. A partir de février 1944, ce type de carabine a été distribué aux troupes d’infanterie de l’Armée rouge en remplacement du fusil standard. Ceux-ci étaient utilisés non seulement par l’Union soviétique , mais aussi par ses diverses nations satellites. Beaucoup d’entre eux ont été contrebalancés après la guerre.
Fixation : de façon permanente sur l’arme
Valeur : €€
Rareté :
Cette baïonnette pliante fixée de façon permanente à l’aide d’une vis à la carabine, fut produite à partir de 1946 dans divers pays.
Manchon utilisé après 1946 en (URSS, Chine, Pologne, Hongrie et Roumanie)
Système de verrouillage, il existe deux types de manchons, celui rencontré le plus couramment, utilisé avant 1946 ne maintient pas correctement la baïonnette à l’arme. Pour éviter cet inconvénient, il fut modifié après 1946, cette modification sera adoptée sur les clones de la carabines M-44 entreprise avec l’aide de l’Union soviétique fabriquées en Chine, Pologne, Hongrie et Roumanie.
Marquage (2), modèle probablement fabriqué en Hongrie
La lame qui possède quatre faces sans arêtes vives, est usinée en forme de tournevis plat à son extrémité afin de pouvoir démonter l’arme, toutes les parties métalliques de la baïonnette sont bleuies foncées.
Période d’utilisation :
Ce sont les nouveaux fusils semi-automatiques SKS-45 fabriqués à partir de 1949 qui ont éliminé l’utilisation en URSS de la carabine M-44 devenue obsolète.
Avis personnel sur l’attrait de ce modèle :
Pour un prix d’achat dérisoire, idéal pour débuter une collection.
Le 30/08/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle 1924 « N 432 »
Longueur : 382 mm
Poids : 505 g
Armement : carabine WZ 98A.Z fabriquée entre 1925 et 1931 à 347 100 exemplaires
Valeur : €€€ €€
Rareté :
Il existe quatre types de baïonnettes de construction polonaise conçues entre (1922 et 1928). La WZ 22, WZ 24, WZ 27, WZ 28, (« WZ » est une abréviation du mot «wzorowy» qui signifie modèle).
La baïonnette WZ 24, spécialement conçue pour la carabine WZ 98a, mécaniquement identique au fusil allemand G98, a été fabriquée uniquement par Towarzystwo Fabryki Motorow « Perkun » SA w Warszawie (moto usine Perkun Varsovie).
Carabine WZ 98A.Z
Lors de la Première Guerre mondiale, il a été constaté que le canon plus court de la « Karabiner 98A.Z », lors du tir endommageait par brulure les plaquettes de la baïonnette fixée au canon. La baïonnette WZ 24, comme pour les modèles allemands est dotée d’un pare-flamme en tôle d’acier afin de protéger les plaquettes.
La poignée est munie d’un pommeau oblique qui comporte une rainure en forme de trèfle, sa conception lui permet de s’adapter à toutes les armes de type Mauser 98. Le pommeau est muni d’un bouton de verrouillage non fendu, il porte le marquage WZ 24 ou bg WZ 24. Les plaquettes en hêtre sont maintenues entre elles par boulons à tête ronde dentée situés à droite et écrous fendus. Sa finition est normalement polie brillant.
Entres les deux guerres, le combat à la baïonnette était très en vogue dans l’armée polonaise et tenait une place considérable dans l’entrainement du fantassin. Les retours d’expériences démontrèrent une fragilité au niveau du système d’assemblage au fusil dû au manque de bague sur la croisière.
Comparativement au M-1884-98, cette poignée semble plus massive, car pour simplifier sa fabrication la soie a la même épaisseur (6 mm) que la base de la lame. Le modèle allemand est muni d’une soie beaucoup plus fine (4 mm), et d’une lame plus effilée d’où un gain de poids de la baïonnette d’environ 70 grammes.
Aigle polonais et initiales WP (Wojko Polski)
La lame de finition polie brillant, de très bonne qualité, très robuste est munie d’une large gouttière sur chaque face. Elle porte sur le côté droit, le matricule de l’arme et l’inscription Perkum, avec le poinçon de contrôle, lettre D dans un pentagone et un triangle ou lettre S dans un carré.
Matricule de l’arme
Le fourreau est muni d’une cuvette/ressort maintenue sur le corps par une vis sur le devant, le bouton de suspension ne comporte pas de stries, sa finition est bronzée, ou après 1936 de couleur vert olive. Il comporte sur le devant le poinçon de contrôle, la lettre D dans un pentagone et un triangle ou lettre S dans un carré. Ce fourreau est compatible uniquement avec les WZ 22, 24, 27 (largeur de la lame spécifique).
Beaucoup de baïonnettes polonaises ont été récupérées par les allemands après 1939, mais ce type de fourreau n’est pas compatible avec la lame d’une baïonnette M-1884-98 (3ème type).
Porte-fourreau utilisé par la Pologne entre les deux Guerres Mondiales
Le porte-fourreau de fabrication polonaise, avec sangle transversale, boucle métallique et renforcé par six rivets sur rondelles a été conçu pour maintenir les fourreaux des baïonnettes françaises M-1886, 1886-16, et allemandes 1898-16.
Période d’utilisation :
Utilisée durant une très courte période lors de l’invasion russo-allemande de la Pologne en 1939.
Avis personnel sur l’attrait de ce modèle :
Toutes les baïonnettes de type WZ sont devenues très rares, elles sont bien sûr indispensables dans une collection, seul hic leur prix d’achat est assez élevé.
Le 12/03/25.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle 1928 datée 1939 « N 433 »
Longueur : 382 mm
Armement : carabine WZ 98a, WZ 1929
Valeur : €€€ €€
Rareté :
Il existe quatre types de baïonnettes de construction polonaise conçues entre (1922 et 1928). La WZ 22, WZ 24, WZ 27, WZ 28, (« WZ » est une abréviation du mot «wzorowy» qui signifie modèle).
Cette baïonnette récupérée après 1939 par les allemands appelée communément « modèle de mobilisation », destinée à la réserve de mobilisation, était en tout point de vue identique au modèle WZ-28. La différence est uniquement sous l’aigle couronné au lieu des lettres W.P. la date de production 1939 a été frappée.
Lors de la transformation toutes les parties métalliques de la baïonnette ont été bleuies.
La poignée originale du modèle WZ-28, possédait une douille modifiée, les plaquettes sont maintenues entre elles par boulons à tête ronde dentée situés à gauche (non à droite) et écrous fendus, tout ceci pour être conforme au standard allemand.
Poinçon de réception allemand
Il est à noter que la plupart des lames de ces modèles ont été aiguisées grossièrement lors de la mobilisation générale de l’armée polonaise.
Le fourreau provient d’une baïonnette M-1884-98 (3ème type).
Période d’utilisation :
Utilisée durant une très courte période lors de l’invasion russo-allemande de la Pologne en 1939. Les fusils wz.29 avec leurs baïonnettes capturés ont également été utilisés par la Wehrmacht sous le nom de Gewehr 298 (p).
Avis personnel sur l’attrait de ce modèle :
Toutes les baïonnettes de type WZ sont devenues très rares, elles sont bien sûr indispensables dans une collection, seul hic leur prix d’achat est assez élevé.
Le 23/03/25.
