Fourreau US M8/M8A1

admin

Le premier modèle de fourreau, nommé (Scabbard Knife Trench M8) utilisé pour le poignard M3 a fait son apparition en juillet 1943.

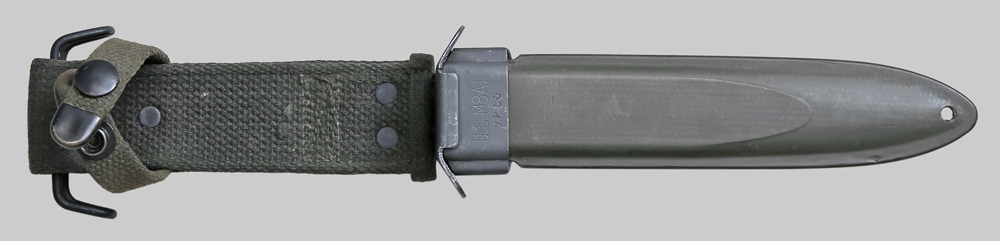

A partir de février 1944, il sera modifié par l’ajout d’un double crochet de type M-1910, afin que le poignard M3, puisse être porté par n’importe quels membres des forces américaines, sans distinction suivant le tableau de dotation des équipements. Il sera nommé M8A1 précurseur de la version qui sera adoptée en avril 1944 et qui sera utilisé avec la baïonnette M4.

La suspension de la toile en webbing sera augmenter de 1,5 cm, pour accepter le double crochet. Il existe aussi des premières versions modifiées, sans l’augmentation de la longueur de la suspension. Ce sont les modèles les plus rares, qui seront modifiés suivant des anciens stocks de Scabbard Knife Trench M3 par les Arsenaux de l’Ordnance Department.

Le M8 sera fabriqué jusqu’au mois d’avril 1944 à environ 1 750 000 exemplaires, uniquement par la Beckwith Manufacturing Company. De DOVER NEW-HAMPSHIRE. En abrégé : B.M.CO.

A partir d’aout 1944, il sera utilisé avec la baïonnette M4.

B.M.CO étant le seul fournisseur de fourreau durant la Seconde Guerre, arrêta sa production du modèle M8A1 juste après la fin des hostilités.

Constitution du fourreau :

Son corps de mème type que le M3 et M7, est constitué de bandes de toile de coutil imprégnées de résine phénolique, qui seront formées dans une presse à haute pression.

La chape en tôle d’acier phosphaté, est maintenue sur le corps par sertissage sur les côtés, elle porte les inscriptions U.S.M8 ou U.S.M8A1 BMCO.

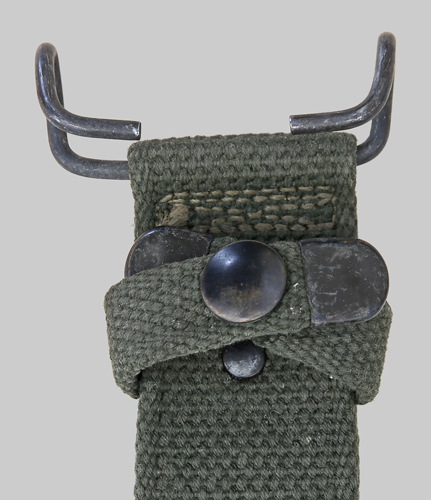

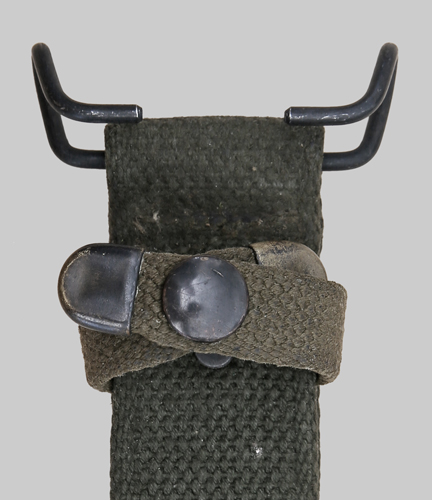

A l’arrière de cette chape, une cornière en forme de L sert d’appui à la suspension en coton tissé (webbing), qui est maintenue par deux rivets emboutis. La sangle utilisée pour le maintien de la baïonnette est fixée à l’aide d’un rivet sur la suspension, elle se verrouille grâce à un bouton pression.

Fourreaux utilisés à partir de 1954 :

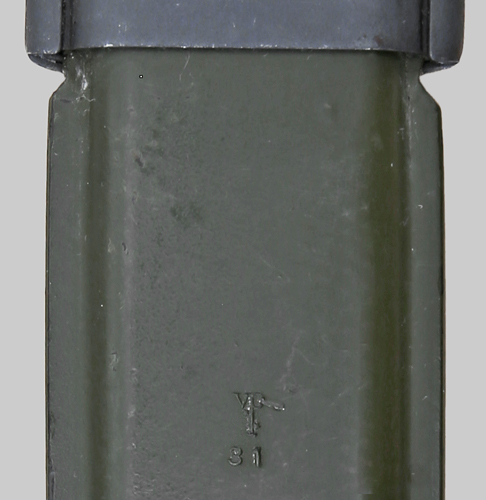

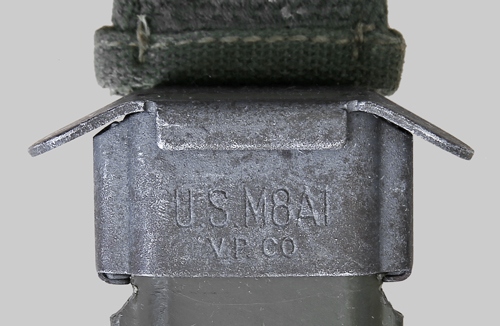

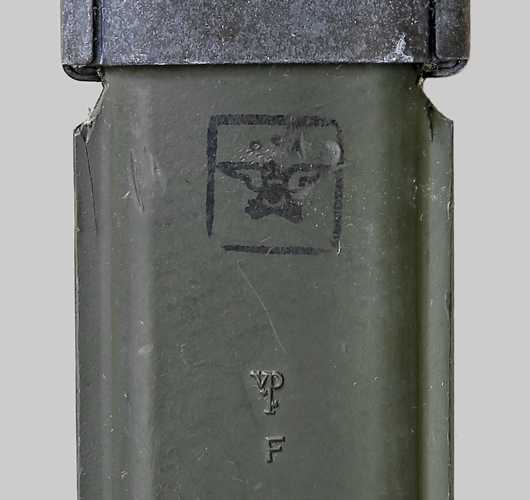

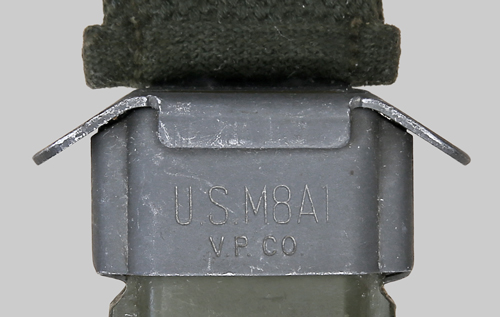

V.P.CO : Cette firme a produit 80 000 fourreaux U.S.M8A1 en 1954 au cours du seul contrat de fourniture qu’elle n’ait jamais obtenue avec l’U.S. Army pour ce type de modèle. Cette firme se singularise également par le fait qu’elle soit la seule à apposer un marquage au dos du corps de fourreau, ce marquage est celui traditionnel de la firme : VICTORY PLASTICS.
Elle est également bien connue pour ses productions de fourreaux U.S M3, M7 et aussi pour la fabrication de fourreaux pour les baïonnettes N°4 « Spike Bayonet » de la Grande-Bretagne, fourreaux appelés : M5.

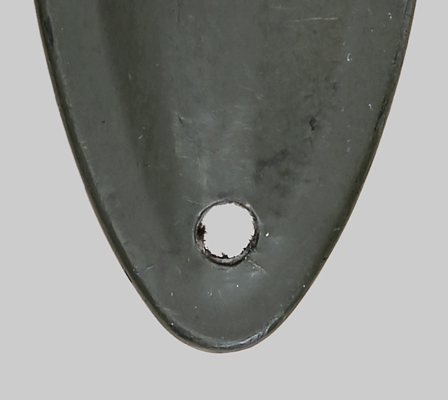

M5-Comparaison-fourreaux.jpgA gauche, fourreau US M8A1 de première génération, au milieu avec trou pour le passage du lacet renforcé par un rivet, et à droite avec extrémité en métal utilisé à partir de 1955.

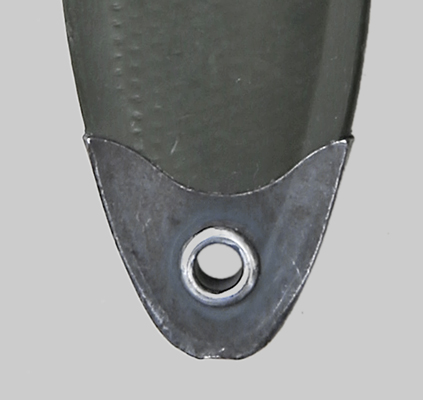

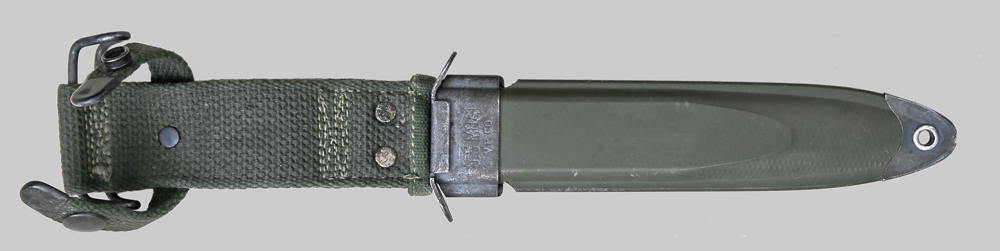

Le fourreau modèle M8A1 de dernière génération, sera caréné à partir de décembre 1955 par une solide bouterolle en tôle d’acier phosphatée, qui avait pour but d’éviter le trop facile écrasement de l’extrémité du corps.

Ces fourreaux vont continuer leurs carrières, au sein des forces armées américaines, jusqu’au début des années 1980, date à laquelle ils obtiendront une retraite bien méritée, ils seront remplacés par les éphémères fourreaux U.S.M10.

M7 005

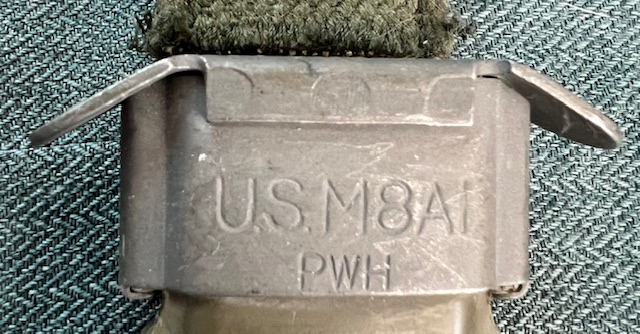

PWH : Ce fabricant très commun a produit de grandes quantités de fourreaux à la maison de travail Pennsylvanie pour les aveugles, du début jusqu’à la fin du contrat de production, il peut y avoir quelques légères variations du marquage du (PWH et du US)

L’Accueil de travail (de 1874 fermée en 1979), était le maître d’œuvre pour l’assemblage des fourreaux de M8A1 de 1965 à 1970, environ 4 millions de fourreaux assemblés pendant les années de la guerre du Vietnam. L’Accueil de travail était un atelier protégé qui a fourni de l’emploi pour les personnes ayant une déficience visuelle et aussi les personnes handicapées.

M7 006

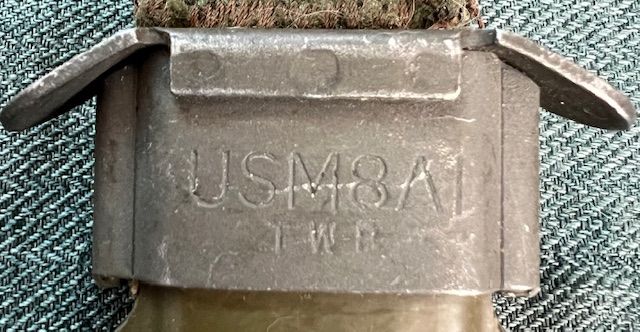

TWB : les rares fourreaux marqués TWB, d’après certaines sources à confirmer, sont issus du contrat de la société, (l’Accueil de travail Pennsylvanie pour aveugles) qui aurait changé de nom dans les années 1970.

M7 007

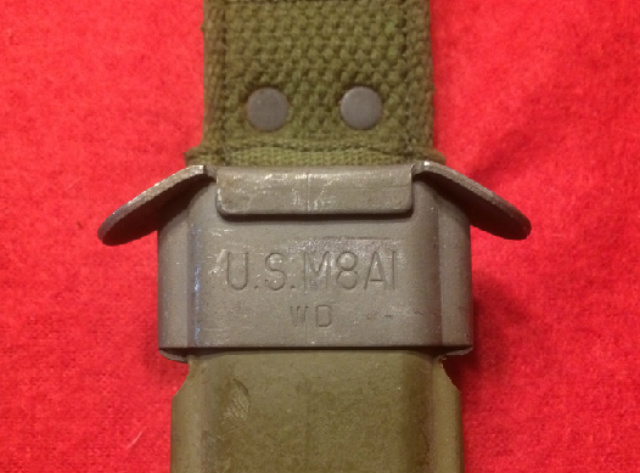

WD : Ce marquage est certainement de la même époque que le marquage VIZ / WD .

M7 008

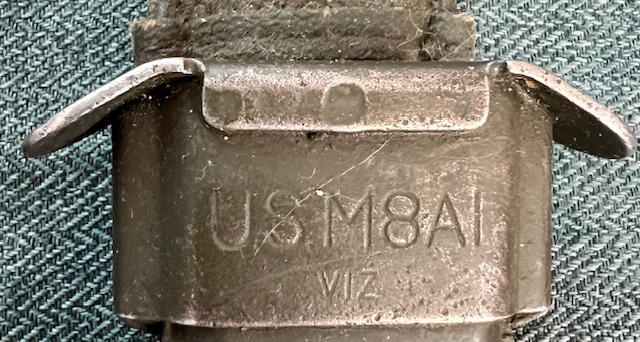

VIZ : Viz Manufacturing Co. de Philadelphie a fabriqué des radiosondes et des produits météorologiques (appareils qui mesurent la température, la pression atmosphérique, l’humidité et la vitesse du vent).

Il est possible que VIZ soit le successeur de l’Accueil de travail Pennsylvanie pour aveugles comme fabriquant de fourreaux  M8A1, à partir de mai 1969 à novembre 1969, ce qui explique leur rareté relative par rapport aux fourreaux produits par la (Division Plastique Victoire de la Manufacturing Company Beckwith) et l’Accueil de travail.

M7 009

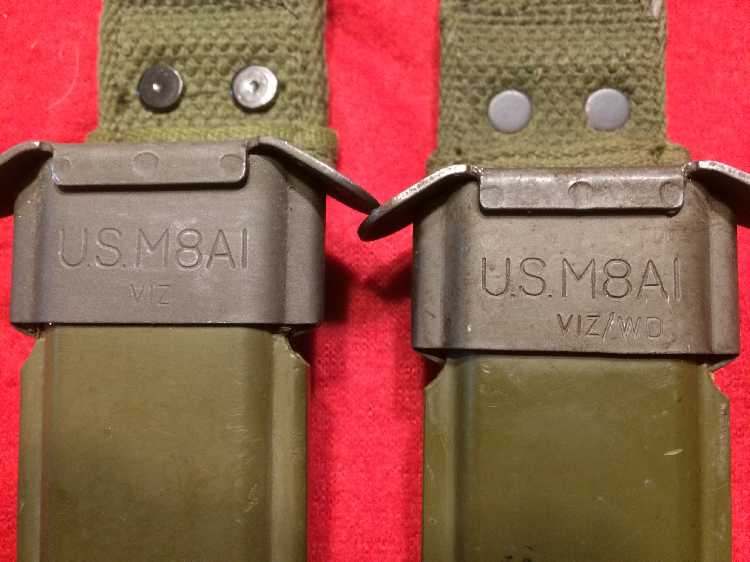

VIZ / WD : Ce marquage est à la fois rare et inconnu, le marquage VIZ est centré comme d’habitude, et  WD est ajouté sur le côté. Il est possible que WD a acheté des chapes en acier finis mais non utilisées provenant du contrat VIZ et les a utilisés pour la première partie de leur contrat. La combinaison de VIZ / WD peut indiquer que le contrat était en même temps ou peu de temps après que le contrat VIZ, dans les années 1968 à 1969 à l’apogée de la guerre du Vietnam.
