Baïonnette modèle 1884-98 (République de Weimar) « N 453 »
Longueur : 385 mm
Armement : fusil Mauser G-98, K-98
Valeur : €€€ €
Rareté :
Au début de la République de Weimar, une petite partie des baïonnettes M-1884-98 (2ème type) en très bon état a été sélectionnée pour être utilisée par la Reichswehr après l’ordonnance du 1er août 1920. La marque 1920 apposée sur la croisière ou rarement sur la lame, prouve leur appartenance officielle à la Reichswehr, selon les règlements du Traité de Versailles. Cette ordonnance a d’ailleurs été confirmée le 28 août 1920 avec des instructions officielles publiées le 28 septembre 1920 sur la taille de la marque « 1920« .
Le marquage 1920 doit être théoriquement visible lorsque la baïonnette est logée dans son fourreau
Nouvelle immatriculation réglementaire
La poignée comporte les plaquettes d’origine, ou éventuellement remplacées vers 1937, elles sont maintenues entre elles par vis à tête ronde et écrous fendus. Le bouton de verrouillage n’est plus rond comme à l’origine mais fendu. Ces modifications ont été réalisées afin de standardiser ce modèle avec le M-1884-98 du (3ème type) nouvellement conçu.
Il est possible dans certains cas que toutes les parties métalliques de la baïonnette soient entièrement bleuies.
La lame comporte sur le contre-tranchant les anciens marquages réglementaires de l’ex-empire allemand, celles dotées de dents de scie ont bien sûr toutes été meulées.
La lame de cette variante est marquée J.A.HENCKELS sur ZWILLINGWERKE, Zwilling J. A. Henckels, plus communément appelé « Zwilling » est un coutelier allemand. La marque « Zwilling » est créée en 1731 à Solingen.
Actuellement Zwilling J. A. Henckels est une entreprise de renommée internationale. Elle possède des filiales aux Etats-Unis, au Canada, au Japon, en Chine, à Taïwan, en Espagne, au Danemark, aux Pays-Bas, en France, en Italie et en Suisse.
C’est une société anonyme dont le groupe Werhahn de Neuss est actionnaire unique depuis 1970. A ce jour le président du conseil de surveillance est Anton Werhahn. Le directoire est composé de Claus Holst-Gydesen (PDG), Dr. Joachim Droese, Dr. Erich Schiffers, Achim Wolfgarten.
Le site de Solingen, en Allemagne, emploie 750 personnes. A travers le monde, le nombre de collaborateurs s’élève à 1650.
La société a racheté le fabricant belge Demeyere, (fondé en 1908 : casseroles en inox) en et le fabricant français Staub (fondé en 1974 : fonderie, céramique) en .
Le fourreau est généralement identique à celui utilisé durant la Grande Guerre, il porte en théorie l’année 1920.
Remarques perso :
Ouvrage conseillé : « Les Baïonnettes allemande 1898 à 1945 » de Christian Mery, très complet !
Le 15/09/24.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle 1884-98 « N 455 »
Longueur : 385 mm
Armement : fusil Mauser espagnol M-43 (sans adaptateur) ou K98
Valeur : €€€
Rareté :
Ce modèle fourni à l’Espagne, avec double poinçon de contrôle frappé sur l’arrière du pommeau est de fabrication allemande. Pour info, 200 000 fusils de type Mauser K98 ont été fournis par l’Allemagne Nazie lors de la Guerre civile d’Espagne (1936-38), il est fort probable que cette baïonnette faisait partie du lot.
Mauser espagnol M-43 de type K98 muni d’un adapteur pour diverses baïonnettes de type 93
Absence de pare-flamme
Poinçon de contrôle allemand (aigle sur 77)
La poignée du M-1884-98 3ème type ne s’adapte pas aux armes de type Mauser équipées d’adaptateur pour diverses baïonnettes de type M-93. La croisière porte généralement les marquages P.R.8 à gauche et un matricule à droite. La petite lanière en cuir, près de la croisière sert de tampon amortisseur pour protéger l’entrée du fourreau de fabrication espagnole dépourvu de cuvette d’entrée. Toutes les parties métalliques de la baïonnette sont fortement bronzées.
La lame est dépourvue de tout marquage ou code constructeur allemand.
Le fourreau espagnol de fabrication simplifiée est dépourvu de cuvette, l’unique lame ressort interne est maintenue sur le corps par une vis sur le devant.
Le fourreau utilisé avec ce modèle peut également être de fabrication allemande.
Le 15/02/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle 1884-98 (3ème type) « N 455 »
Longueur : 385 mm
Poids : 435 g
Armement : carabine 98A.Z, fusil Mauser 98K
Valeur : €€€ € (si pas au même n°)
Rareté :
Cette baïonnette officiellement adoptée par la Wehmacht à partir de 1934, avec l’arrivée du 3ème Reich, a beaucoup de points en commun avec la baïonnette M-1884-98 (2ème type) utilisée à partir de 1915.
M-1884-98 (3ème type)
Comme pour le M-1884-98 (2ème type), le pommeau, la soie et la lame sont forgés d’une seule pièce, la croisière est maintenue par deux rivets soigneusement abrasés.
Le pare-flamme en tôle muni de deux trous d’évacuation des déchets épouse parfaitement la baguette de nettoyage de l’arme.
Cette pièce initialement conçue durant la Première Guerre mondiale pour que le canon plus court de la « Karabiner 98A.Z » n’endommage pas par brulures le dessus des plaquettes, n’a pas disparu du monde de fabrication. La Karabiner 98A.Z était encore utilisée au début de la Seconde Guerre mondiale.
Les vis et écrous d’origine utilisés pour le maintien des plaquettes n’ont pas un filetage de vis métrique de type M.
Poinçon du Waffenamt deux fois répété
Le pommeau à l’arrière gauche porte généralement deux poinçons du Waffemant, numéro donné aux inspecteurs de l’usine qui vérifiaient l’article pour s’assurer qu’il répondait aux spécifications militaires, si celui-ci y répondait, l’article était tamponné et accepté par l’armée allemande.
Le marquage est un aigle sur «WaA» suivi d’un nombre de un à trois chiffres, ces marques sont minuscules, nécessitant généralement une loupe pour les discerner. Les inspecteurs de Heerwaffenampt (Bureau des armes de l’armée) (en fait, chefs d’équipe d’inspection) ont chacun émis leur propre numéro. Si l’inspecteur a été réaffecté à une autre usine, il a pris son numéro avec lui. Bien que l’identité de la plupart des inspecteurs allemands ne soit pas connus, la documentation concernant les usines dans lesquelles les inspecteurs ont travaillé, le type de matériel inspectés, et les années qu’ils y ont travaillé ont survécu à la guerre. La croix gammée a été ajoutée à l’aigle WaffenAmt en 1933.
Sur la baïonnette SG 84/98 III, ces marquages se trouvent généralement sur le pommeau, cependant ils sont également parfois observés sur d’autres parties comme la croisière, la soie, le pare-flamme, le contre-écrou, le bouton-pression et le dessous de la poignée. Sur le fourreau, un waffenampt se trouve généralement sur la bouterolle.
Deux marquages différents du waffenampt ont été utilisés :
Avant 1937, les ailes de l’aigle étaient tombantes.
A partir de 1937/38, les inspecteurs sont passés à une nouvelle marque, les ailes de l’aigle étaient droites.
Certaines baïonnettes, sauf la variante portugaise, non utilisées par la Wehrmacht sont dépourvues de tous poinçons de contrôle.
La poignée comporte un pommeau droit de conception simplifiée, qui comporte une rainure en forme de trèfle, avec bouton de verrouillage à écrou fendu.
Les plaquettes sont généralement fixées entre elles par vis à tête ronde et écrous fendus, ou plus rarement à partir de 1944 par rivets. Les paquettes en bois ou en Bakélite ont été utilisées tout au long de la production en alternance suivant la disponibilité des matériaux. Les plaquettes en bois étaient généralement faites de noyer européen, celles en Bakélite peuvent être de couleurs variées d’un brun chocolat foncé au rouge, avec de nombreuses nuances différentes observées. Certaines plaquettes donnent l’apparence que de la sciure de bois a été mélangé avec de la Bakélite pour former un matériau composite.
Variantes de couleur
Pendant la plus grande partie de la période de production, toutes les parties métalliques de la baïonnette avaient un fini bleui poli. Alors que la guerre s’éternisait en longueur, les fabricants sont devenus moins attentifs sur la finition de leurs produits. A partir de 1944, quelques fabricants ont commencé à utiliser une finition phosphatée.
Finition assez sommaire
La lame avec une gouttière sur chaque face, bien proportionnée, est généralement de finition polie bleuie, celles fabriquées durant les années 1944 ou 45 sont généralement de finition assez sommaire.
N° de série et fabricants de 1934 à 1945
Le numéro de série est composé généralement de 1,2, 3 ou 4 chiffres et dans certain cas suivi d’une ou deux lettres
Le numéro de série (traçabilité), des modèles fabriqués en Allemagne ou en France part de 1 à 9999, chaque années, il est composé, (de 1 à 9999, puis de 1 à 9999 a, jusqu’à 1 à 9999 z, et enfin de 1 à 9999 aa, et ainsi de suite). Dans tous les cas le numéro de série, est inscrit sur la face droite de la lame et sur la face avant du fourreau.
Genossenshaft Maschinenfabrik, Ferlach (OMC) puis identifiées à partir de 1941 par les lettres bym, en Autriche occupée a utilisé un autre système complexe pour inscrire ses numéros de série.
Plusieurs évolutions de 1934 à 1945 ont été effectuées sur la façon d’inscrire le non du fabriquant sur la lame et sur le fourreau.
Année 1934 et 1935 :
Le non du fabricant devant resté secret, (lame et fourreau) seront codés en S/ et 3 chiffres de 155 à 245 et K (1934) ou G (1935).
Année 1936 :
Ces modèles peuvent être codés ainsi :
Lame S/3 chiffres, fourreau S/3 chiffres et 1936.
Lame S/3 chiffres et 36, fourreau S/3 chiffres et 36 plus rarement.
Année 1937 :
Ces modèles peuvent être codés ainsi :
Lame S/3 chiffres année 37 sur le contre-tranchant, fourreau S/3 chiffres et 1937.
Lame portant le nom du fabricant en pleines lettres, année 37 sur le contre-tranchant, fourreau avec le nom du fabricant en pleines lettres et 1937.
Année 1938 et 1939 :
La lame porte le nom du fabricant en pleines lettres, année 38 ou 39 sur le dos, fourreau avec le nom du fabricant en pleines lettres et 1938 ou 1939.
Année 1940 :
Ces modèles peuvent être codés ainsi :
Lame S/3 chiffres, année 40 sur le contre-tranchant, fourreau S/3 chiffres et 1940.
Lame portant le nom du fabricant en pleines lettres, année 40 sur le contre-tranchant, fourreau avec le nom du fabricant en pleines lettres et 40 ou 1940.
Lame portant un code de 3 lettres, année 40 sur le contre-tranchant, fourreau avec code de 3 lettres et 1940.
Année 1941 à 1945 :
Les baïonnettes et fourreaux sont codés ainsi : année en 2 chiffres et code fabricant 3 lettres.
La grande majorité des fabricants de ce modèle étaient allemands, des anciennes forges de Solingen.
Il y avait aussi deux fabricants hors d’Allemagne : la manufacture d’armes de Châtellerault (jwh), en France occupée, et Genossenshaft Maschinenfabrik, Ferlach (OMC) puis identifiées à partir de 1941 par les lettres bym, en Autriche annexée.
- Jos. Corts : l‘entreprise a été fondée en 1835 et elle est toujours en activité à ce jour. Le nom complet de la société était «Remscheid, fils de Joshua Cort, fils de l’usine de rabotage Remscheid». En plus du produit principal «Couteaux et scies mécaniques pour l’ensemble des besoins industriels», la société a également fabriqué des lames pour rabot à main.
- Dürkopp : est un constructeur allemand d’automobiles, de motos, de scooters, de vélos et de roulements à billes. L’entreprise fut fondée par Nikolaus Dürkopp en 1850 et est située à Bielefeld, au nord-est de la Rhénanie-du-Nord-Westphalie, dans la province de Westphalie-Lippe. Aujourd’hui elle ne produit plus que des machines à coudre sous le nom de Dürkopp Adler AG. En 2010 elle a vendu son activité de production de convoyeurs à l’autrichien Knapp AG.
- Mundlos AG : était un fabricant de machines à coudre, qui a vu le jour en 1863. Mundlos a survécu à la Seconde Guerre mondiale et est resté dans les affaires jusque dans les années 1960.
- Elite Diamant : Elite diamant.
- J.Sch : Jetter & Scherrer, Aesculap Werke, Tuttlingen est un fabricant mondialement reconnu d’instruments chirurgicaux. Aesculap a été formé en 1867 par Gottfried Jetter. Aesculap, ce fabricant a survécu à la guerre et continue de fabriquer des instruments médicaux aujourd’hui. Tuttlingen est la maison mère pour plus de 200 entreprises d’équipement chirurgical, y compris Aesculap. La moitié du monde est équipé d’instruments chirurgicaux fabriqués à Tuttlingen.
Marquages spécifiques KriegsMarine :
Pour résumer, les baïonnettes ainsi que les fourreaux sont marqués ainsi « lettre préfixe (N pour Nordsee ou O Ostsee), précédés par des chiffres de 1 à 5 quelque fois suivis d’une lettre de suffixe ». Cela signifie, que le marquage KM standard était sous forme « N.xxxxx lettre » ou « O.xxxxx lettre ». Les autres marquages (fabriquant et matricule) sont conservés.
Cuvette avec ces deux ressorts à lames
Poinçon de contrôle du Waffenamt
Le fourreau est muni d’une cuvette avec deux ressorts internes, maintenue par une vis sur le côté, à partir de 1941 les quatre stries sur le bouton de suspension ont été supprimées.
Les porte-fourreaux :
La Wehrmacht a adopté deux types de porte-fourreaux :
– Un pour le personnel non monté sans sangle de retenue
– Un avec l’ajout d’une sangle de retenue horizontale pour le personnel monté.
Le règlement du 25 janvier 1939 stipulait que le porte-fourreau sans la sangle de retenue devait être abandonnée et remplacée par un porte-fourreau avec la sangle de retenue horizontale pour tout le personnel.
Ces porte-fourreaux en cuir peuvent être de couleur brune ou noir, quatre rivets en acier, en aluminium, ou très rarement en laiton avec rondelles renforcent l’ensemble. Il existe également un autre modèle identique à celui-ci sans couture central.
Beaucoup de porte-fourreaux ne comportent aucun marquage, il est donc impossible de déterminer leur provenance.
Ces porte-fourreaux en cuir en principe destinés aux troupes motorisées peuvent être de couleur brune ou noir. La sangle de maintien fixée lors de la fabrication possède un bouton de verrou en aluminium. Quatre rivets en acier ou en aluminium avec rondelles renforcent l’ensemble.
Année de fabrication 1942 sans aucun marquage constructeur
Code constructeur et année de fabrication
Code constructeur
Le Reichsbetriebsnummero a été utilisé à partir de 1943, il a remplacé le nom et l’adresse du fabricant (ou le logo de l’entreprise). Le RB-Nr est un nombre à neuf chiffres et il était normalement représenté ainsi: RB Nr: 0/000/0000.
Le premier numéro de préfixe pouvait aller de 0 à 9. Ce nombre déterminait l’appartenance des différents groupes dans le domaine du commerce et de l’industrie ( Reichsgruppenleitzahl ) :
0 = Industrie
1 = Artisanat
2 = Commerce
3 = Finance
4 = Assurances
5 = Énergie
6 = Tourisme
7 = Transport
8 = Alimentation
9 = Divers
Le deuxième groupe de quatre chiffres représente un code de district qui identifie l’emplacement géographique de l’entreprise, voici quelques exemples :
0/0014 Memel
0/0150 Cottbus
0/0155 Bretnig
0/0020 Konigsberg
0/0201 Pommen
0/2011 Elsass (Alsace)
0/0215 Stettin
0/0250 à 0/0259 Berlin
0/0261 Tangerhutte (Sachsen)
0/0267 Loburg
0/0274 Brandenburg
0/0331 Bleicherode
0/0332 Nordhausen
0/0343 Erfurt
0/0350 Leipzig
0/03XX région de Sachsen
0/0355 Zeitz
0/0415 Brême
0/0418 Stade (Hanovre)
0/0421 Wilhelmshaven
0/0427 Leer (Hanovre)
0/0428 Edewachterdamm (Oldenbourg)
0/0430 Oldenburg
0/0433 Meppen (Hanovre)
0/0450 Hanovre
0/0434 Gildenhaus, Nordhorn, Berghaus, Schüttorf (Hanovre)
0/0436 Stadtlohn (Westfalia)
0/0485 Jablunkau (tchèque)
0/0496 Hambourg
0/0550 Köln / Wiesbaden
0/0556 Aix-la-Chapelle
0/0560 Wuppertal
0/0561 Solingen
0/0572 Altenhundem (Westf.)
0/0629 Coblence
0/0639 Mayence
0/0650 Sarrebruck
0/0673 Wiesbaden
0/0675 Francfort-sur-le-Main
0/0704 Westheim
0/0706 Bad Mergentheim
0/0708 Crailsheims
0/0710 Mosbach
0/0713 Lauffen et Bletigheim
0/0714 Ludwigsburg
0/0750 Stuttgart
0/0764 Tuttlingen
0/0842 Memmingen (Bayern)
0/0850 Munchen
0/0950 Nürnberg
0/1000 à 0/1025 Wien
0/1032 Obermühl
0/1305 Litzmannstadt
0/1325 Posen
Le troisième ensemble de quatre chiffres a été attribué séquentiellement pour identifier chaque entreprise individuelle au sein de ce Kreis particulier, aucune liste maîtresse n’a survécu à la guerre.
Beaucoup de porte-fourreaux ne comportent aucun marquage, il est donc impossible de déterminer leur provenance.
Attention arnaque
Durant la Seconde Guerre mondiale aucune baïonnette M-1884-98 à lame à dents de scie n’a été fabriquée, l’usinage des dents a été réalisé en Belgique pour une plus value.
Voir aussi ce site fort sympathique : http://k98.free.fr/
Avis personnel sur l’attrait de ce modèle :
Pour les fervents passionnés d’histoire de la Seconde Guerre mondiale, ce modèle assez courant, est indispensable dans une collection.
Le 23/12/22.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette M-1884-98 du 3ème type reconvertie « N 457 »
Longueur : 385 mm
ø interne de la douille : 15,5 mm
Poids : 430 g
Armement : fusil système Mauser de type 98
Valeur : €€€
Rareté :
Cette baïonnette allemande M-1884-98 a été modifiée par l’adjonction d’une croisière à bague, car les autorités militaires israéliennes avaient estimé que le mode de fixation d’origine au canon du fusil était trop faible.
Lors de cette opération, la baïonnette ainsi que le fourreau ont été phosphatés, les plaquettes d’origine, et le pare-flamme remontés. Après cette transformation, les poinçons d’appartenance à l’armée israélienne ont été frappées sur le pommeau et sur le bouton de suspension du fourreau, ils se composent d’une étoile de David et de la lettre hébraïque Tsadi.
La lame n’a subi aucune modification, les marquages d’origine sont encore présents.
Porte-fourreau d’origine britannique de type P-37 tout à fait compatible
Le fourreau utilisé pour ce modèle peut être d’origine allemand ou plus rarement de fabrication locale.
Période d’utilisation :
Ce modèle a probablement fait son apparition en 1948-49, peu après la création de l’Etat Israélien le 15 mai 1948.
Avis personnel sur l’attrait de ce modèle :
Ces baïonnettes en provenance de l’ex-Allemagne nazie, assemblées dans les kibboutz peu de temps après la Seconde Guerre mondiale, font partie de l’histoire, elles ont bien sûr leur place dans une collection.
Le 10/05/21.
Category Archives: ZZZ avec n° du nouvel ABC

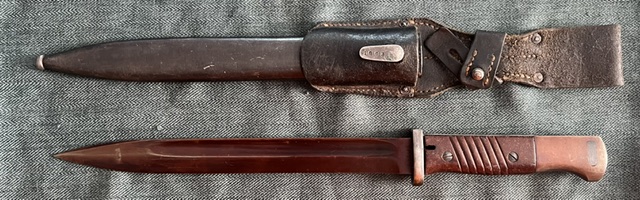

Baïonnette modèle 1937/41 « N 461 »
Longueur : 385 mm
Armement : fusil de type Mauser 98 K
En 1937, l’armée portugaise a commandé 100 000 fusils Mauser Kar 98k à la société Mauser A.G. Oberndorf, dont 60 000 ont été livrés immédiatement. Ces fusils nommés par les portugais M / 937 ont été retirés de la chaîne de montage, ils ont conservé les marques allemandes intactes jusqu’à ce que des fusils avec les modifications portugaises spéciales soient disponibles.
Le reste 40 000, avec spécifications portugaises appelés M / 937A livrés en 1937-38 étaient tous datés de 1937.
- Présence de deux oreilles de protection du guidon et d’un cran d’accrochage pour un couvre bouche à l’avant du support du guidon,
- Cran de mire en U et un guidon rectangulaire,
- Fixation de bretelle pouvant se faire sous l’arme ou sur le côté gauche.
En juillet 1941, les portugais ont passé un contrat de 50 000 fusils M / 937 supplémentaires dont 30 000 livrés. Ces fusils étaient des modèles Kar98k au standard de l’époque. Ceux-ci ont été livrés en 1941-42 mais étaient tous datés de 1941, ils ont été appelés M / 937B. Faute du paiement de l’intégralité du contrat, ce sont des armes de ce contrat qui seront réaffectées à l’armée allemande (numéros de série commençant par G ou H).
D’après Richard D. LAW (Backbone of the Wehrmacht, the German K98k Rifle, 1934-1935), un certain nombre de fusils K98k munis de marquages allemands standards furent prélevés des stocks de la Wehrmacht pour être livrés au Portugal en 1942 et 1943 – probablement après que ce pays se fut acquitté du solde de sa dette. Les armes (marquages) du Portugal furent peut-être appliquées sur les crosses de ces armes par les Portugais après leur livraison d’après l’auteur.
Les baïonnettes fabriquées pour le Portugal en 1937 pour le premier contrat, et en 1941 pour le second contrat, sont de constitution identique au modèle allemand 1884-98 du 3ème type.
Valeur : €€€
Rareté :
Les baïonnettes fabriquées pour le Portugal en 1937 pour le premier contrat, et en 1941 pour le second contrat, sont de constitution identique au modèle allemand 1884-98 du 3ème type.
En haut, baïonnette du premier contrat, en bas second contrat
La poignée est toujours munie de plaquettes en bois. Dans tous les cas le double poinçon du Waffenamt est frappé sur l’arrière du pommeau, ainsi qu’une fois sur le bouton poussoir du verrouillage. Le Waffenamt était un numéro donné aux inspecteurs de l’usine qui inspectaient l’article pour s’assurer qu’il répondait aux spécifications militaires. S’il répondait aux spécifications, l’article était tamponné et accepté par l’armée. Les portugais lors de leur commande ont exigé qu’un contrôle militaire des pièces soit fait avant livraison.
Matricule et poinçons de réception (WaA 253 x 2)
- Pour le premier contrat de 1937, le pommeau porte les marquages suivants : WaA inspection 253, et une lettre en capitale de A à E en capital accompagnée d’un n° de série de (00 001 à 19 999).

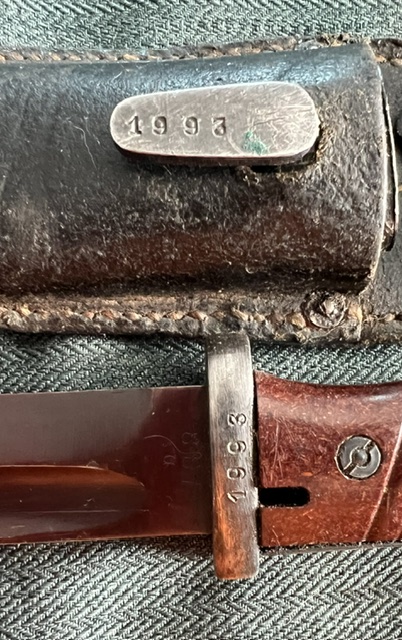

Matricule sur la croisière (second contrat)
- Pour le second contrat de 1941, le pommeau porte les marquages suivants : WaA inspection 853, uniquement, la croisière porte une lettre en capitale de F à H accompagnée d’un n° de série de (00 001 à 19 999), 20 000 fusils et baïonnettes de la série G ou H ont été détournés au service allemand.
On peut remarquer sur ce modèle de stock jamais utilisé, que la lame est fortement bleuie presque argentée, typique des premiers modèles allemands fabriqués avant la Seconde Guerre mondiale
La lame de finition bleuie polie est dépourvue du nom ou code fabriquant.
Le fourreau de finition bleui est dépourvu du nom ou code fabriquant.

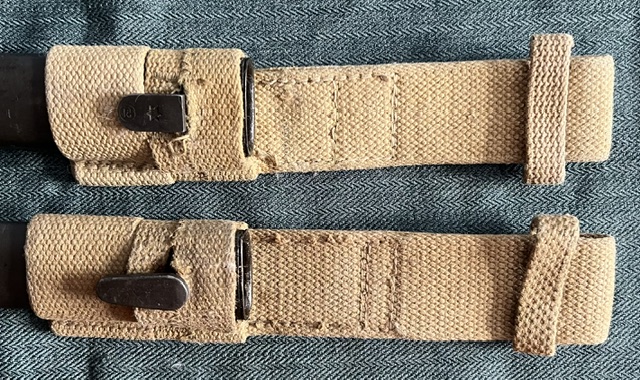

En haut, fourreau du second contrat, en bas premier contrat
- Le crochet d’agrafe du premier contrat possède 4 stries sans marquage. A partir de 1941, les stries sur la chape du fourreau ont été supprimées du mode de fabrication.
- Le crochet d’agrafe du second contrat sans stries, porte un préfixe d’une lettre et les deux derniers chiffres du numéro de série inscrit sur la croisière.
Ce porte-fourreau de fabrication simplifiée été utilisé avec les M-1904, 1934, et 1884-98. Il comporte une sangle de fermeture avec une boucle en laiton.
Période d’utilisation :
Certains de ces modèles 20 000 de la série G ou H, accompagnés de leurs fusils, non livrés au Portugal ont bien été utilisés par la Wehrmacht.
Je remercie Jean-Philippe un des fidèles lecteurs de mon blog pour m’avoir fourni des photos et quelques précisions supplémentaires sur le modèle du contrat de 1941. D’après ses dires, une personne de sa connaissance possède un modèle 41 capturé sur un soldat allemand lors de la libération de Paris en août 1944.
Ces baïonnettes ont été utilisées jusqu’en 1975 par le Portugal, lors des Guerres coloniales portugaises.
Avis personnel sur l’attrait de ce modèle :
Si le vendeur est honnête sur l’origine du produit, ces modèles pourtant identiques au modèle allemand, mais plus rares, au niveau du prix d’achat se négocient plus facilement, ils ont bien sûr leur place dans une collection.
Le 21/09/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette M-43 standard espagnole sans bague « N 462 »
Longueur : 385 mm
Poids : 410 g
Armement : fusil Mauser espagnol M-43 (sans adaptateur) ou K98
Valeur : €€€
Rareté :
De conception rudimentaire, grosse faiblesse au niveau de la poignée (Voir fiche technique), cette baïonnette de fabrication espagnole conçue en 1943, est d’aspect identique au modèle allemand M-1884-98 3ème type.
La poignée est muni d’un pommeau droit qui comporte une rainure en forme de trèfle, elle s’adapte à toutes les armes de type Mauser K98 non équipées d’adaptateur pour diverses baïonnettes M-93. Les fines paquettes fixées entre elles par vis et écrous fendus peuvent être en bois ou en plastique de couleur orange. La croisière porte généralement les marquages P.R.8 à gauche et un matricule à droite. La petite lanière en cuir, près de la croisière sert de tampon amortisseur pour protéger l’entrée du fourreau de fabrication espagnole dépourvu de cuvette d’entrée. Toutes les parties métalliques de la baïonnette sont fortement bronzées.
Comme le M-1884-98 de fabrication allemande, la poignée est dotée d’un pare-flamme inutile avec un fusil Mauser de type K98.
Le profil des lames peut être différent suivant le constructeur
La lame de type 1884-98, avec gouttière sur chaque face sans marquage, plus effilée que le modèle allemand, a tendance avec le temps à se déporter légèrement vers le bas.
Le fourreau espagnol de fabrication simplifiée est dépourvu de cuvette, l’unique lame ressort interne est maintenue sur le corps par une vis sur le devant.
Fiche technique :
M-1884-98 (3ème type)
La baïonnette de fabrication allemande, sauf au niveau de la croisière et du mécanisme de verrouillage est réalisée d’une seule pièce.
Jonction de la soie avec la lame
La baïonnette, sauf au niveau de la croisière et du mécanisme est réalisée en deux parties distingues, lame et poignée, la lame est fixée à la soie de la poignée par un rivet, cela facilite grandement le mode de fabrication mais fragilise la poignée.
Période d’utilisation :
Assez courte, de 1943, (1957-1958 Guerre d’Ifni), à la fin des années 70.
Avis personnel sur l’attrait de ce modèle :
Ce modèle, à ne surtout pas confondre avec un M-1884-98, assez méconnu, de la triste période franquiste, (Francisco Franco 1892-1975), possède un attrait dans une collection.
Le 18/02/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle 36 avec bague « N 463 »
Longueur : 385 mm
ø interne de la douille : 15,5 mm
Poids : 365 g
Armement : fusil Mauser modèle 44 pour l’armée de l’air (Ejército del Aire). La conception de cette arme est basée sur le K98 allemand et utilise la même cartouche de 7,92 mm. Ils ont été construits à partir de 1944, d’où la désignation M44 (Modelo 1944). Les chiffres de production totale des Airforce M-44 ne seraient que de 30 000 environ.
Valeur : €€€
Rareté :
Cette rare baïonnette, fabriquée à l’arsenal National de Toledo était destinée à être employée avec le fusil Mauser M-1943, mais fût finalement employée avec le fusil Mauser M-1944.
La poignée est munie d’un pommeau oblique qui comporte une rainure en forme de trèfle, sa conception lui permet de s’adapter à toutes les armes de type Mauser K98. Les paquettes sont maintenues entre elles par vis à tête ronde et écrous. Certains rares modèles seraient munis de plaquettes en bois quadrillé, comme pour la baïonnette machette M-1941. Toutes les parties métalliques de la baïonnette sont polies brillant.
Numéro de série (traçabilité), nombre suivi d’une lettre
La lame avec gouttière sur chaque face, porte à gauche le marquage de la Fabrique Nationale de Tolède.
Le fourreau est muni d’une cuvette avec ressort interne maintenue sur le corps par une vis sur le devant.
Période d’utilisation :
Assez courte, de 1944, (1957-1958 Guerre d’Ifni), à la fin des années 70.
Avis personnel sur l’attrait de ce modèle :
Ce rare modèle assez méconnu, de la triste période franquiste, (Francisco Franco 1892-1975), possède un attrait dans une collection.
Le 19/02/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette M-1957 modifiée du modèle allemand 1884-98 « N 465 »
Longueur : 385 mm
Armement : fusil M1 Garand
Valeur : €€€
Rareté :
Cette baïonnette a été modifiée pour équiper les 5 000 fusils Garand US M1 destinés à l’Armée du Corps Technique en avril 1957.
Poignée d’origine et modifiée
La poignée : la partie dorsale du garde-flamme a été supprimée pour permettre le montage de l’équerre portant le téton de fixation au fusil Garand. Les deux parties du part-flamme qui coiffaient les plaquettes ont été maintenues car sans cela celles-ci ne seraient plus jointive à la soie. Les plaquettes de préhension d’origine peuvent être en bois ou en Bakélite.
Le fourreau d’origine a été modifié afin de recevoir le double crochet de fixation au ceinturon de type US, la vis de maintien de la cuvette/ressort est toujours présente.
Le 30/07/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle 1884-98 (3ème type) « N 465 »
Longueur : 385 mm
Armement : fusil Mauser Kar 98k. Le fusil Mauser avait son calibre d’origine de 7,92 mm, pour standardiser les munitions (OTAN), il a été décidé que les 98k Mauser devraient être re-calibrés en 7,62×63 mm.
Les armes étaient marquées de la branche d’armes devant le numéro de série; « ICI », « FLY » et « KNM », les autres marquages allemands conservés. Un plus petit lot de fusils Mauser a été conservé dans le calibre 7,92 mm, ceux-ci ont en partie utilisés dans la Marine royale norvégienne et marqués « KNM » à côté du marquage d’origine.
Jusqu’à 100 000 armes nommées Mauser M/98kF1 7,62 mm, ont probablement été modifiés au cours de la période 1954-1958. Ces fusils ont été utilisés jusqu’à ce qu’ils soient remplacés par l’AG3 au début des années 70.
Valeur : €€€
Rareté :
Après la Seconde Guerre mondiale de nombreux fusils Mauser 98k, et baïonnettes M-1884-98 (3ème type), furent livrés à la Norvège.
Deux baïonnettes M-1884-98 utilisées par la Norvège, (à ne pas confondre) celle du haut a été utilisée avec un fusil Mauser 98K, celle du bas avec un fusil Garand US M1
Une partie des baïonnettes non modifiées a été utilisée avec des fusils (Mauser 98k), d’autres modifiées (5 000 exemplaires) pour s’adapter au fusil Garand US M1.
Le fourreau d’origine a été modifié afin de recevoir le double crochet de fixation au ceinturon de type US, la vis de maintien de la cuvette/ressort est toujours présente.
Dernière mise à jour le 12/07/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette M-1884-98 (3ème type) re-conditionnée « N 466 »
Longueur : 385 mm
Armement : fusils de type 98
Valeur : €€€ €
Rareté :
Ces baïonnettes allemandes avec plaquettes en bois ou en Bakélite, ont été re-conditionnées dans les arsenaux tchèques après la Seconde Guerre mondiale. Elles ont été brièvement utilisées par la Tchécoslovaquie, d’autres ont été exportées dans divers pays.
Garde-flamme moleté
La poignée comme le reste des autres parties métalliques de la baïonnette est re-bronzée, le garde-flamme est systématiquement moleté.
La lame est généralement en très bon état, le numéro de série d’origine barré.
Vis de maintien de la cuvette remplacée par un rivet
Le fourreau est allemand, la vis de maintien de la cuvette d’entrée est systématiquement remplacée par un rivet.
Le porte-fourreau utilisé pour cette variante est identique à celui utilisé avec les baïonnettes VZ 24.
Le 02/12/21.
