Baïonnette pour pistolet mitrailleur Rexim Favor MK IV « N 107 »
Longueur : 290 mm
Poids : 150 g
Armement : Le PM Rexim Favor MK IV a été conçue en Suisse dans les années 1950 par Rexim SA et ensuite fabriquée en Espagne par La Corogne en 1955-1957. Environ 5 000 exemplaires de ces armes ont été produites, seul la Turquie les a utilisé mais avec un autre type de baïonnette.
Valeur : €€€ €
Rareté :
La baïonnette originale conçue pour la mitraillette Favor est fortement inspirée du modèle français MAS 36.
Comparatif (en haut modèle MAS 36)
Lorsqu’il est présent le numéro de série se trouve sur le bouchon
La poignée comporte un cylindre creux qui intègre le système de verrouillage à levier avec ressort de rappel, un bouchon en acier vissé, obture et protège la partie arrière du mécanisme.
La lame de section ronde est usinée en forme de pointe seulement sur deux faces à l’extrémité.
Période d’utilisation :
Jamais.
Avis personnel sur l’attrait de ce modèle :
Ce modèle qui est peut être anodin pour certains néophytes est bien sûr indispensable dans une collection.
Le 15/02/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette M5 Kiffe Japan « N 108 »
Longueur : 290 mm
Armement : fusil Garand M1
Valeur : €€
Rareté :
On ne sait pas grand-chose de ces baïonnettes M5 fabriquées au Japon, Kiffe est une entreprise américaine créée dans les années 1870. Kiffe s’est développée dans les années 1960, lorsque ces modèles ont été fabriqués au Japon peut être à Howa, Kiffe était basé à Broadway à New York et traitait des surplus militaires (armes et munitions). Ces Baïonnettes ont probablement été faites pour équiper les fusils M1 excédentaires des magasins militaires américains et auraient été fournies aux acheteurs de ces armes, y compris les ventes aux gouvernements étrangers qui ont équipé leurs armées avec les M1.
Selon certaines sources, de nombreuses baïonnettes M5 marquées KIFFE ont été vendues à quelques pays d’Amérique centrale et Caraïbes pour être utilisées sur leurs fusils M1 qui avaient été fournis par les États-Unis dans le cadre de programmes d’aide militaire.
Ce modèle comporte un mécanisme à levier de verrouillage de type US M5 (ressort court visible, presque perpendiculaire)
Les plaquettes utilisées pour ce modèle ne portent pas de numéro de série
Soie soudée au pommeau
La poignée au niveau du système de verrouillage est de constitution identique au modèle US M5, de toute première génération.
La lame est de type US M4, le profil du contre-tranchant affûté perpendiculairement, n’est pas identique au modèle M5 fabriqué aux USA, sa finition est polie brillant.
Le fourreau utilisé pour cette baïonnette est un modèle US M8A1 de dernière génération, qui à partir de décembre 1955 sera caréné par une solide bouterolle en tôle d’acier phosphatée, qui avait pour but d’éviter le trop facile écrasement de l’extrémité du corps. Voir histoire des (Fourreaux US M8/M8A1).
Avis personnel sur l’attrait de ce modèle :
Ce modèle est un clone du modèle US M5, pour un prix moindre, alors pour un début de collection pourquoi pas ?
Le 20/05/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette US M5 « N 108 »
Longueur : 290 mm
Armement : fusil M1 Garand
Valeur : €€€
Rareté :
Ces baïonnettes (voir US M5) fournies à la Grèce ont été utilisées dans les années 1975-76, elles ont progressivement remplacées les obsolètes modèles M1.
Matricule d’origine grecque
J’ai pu observer plusieurs de ces baïonnettes, la grande majorité étaient des modèles US M5 A1 sans le poinçon de la défense Stamp (DAS), mais en cherchant bien, j’ai réussi à trouver dans le lot un modèle US M5 muni d’un poinçon.
Avis personnel sur l’attrait de ce modèle :
Ce modèle est identique au modèle US M5 A1, pour un prix moindre, alors pour un début de collection pourquoi pas ?
Le 09/06/22.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette M5 « N 108 »
Longueur : 290 mm
Armement : fusil M1 Garand
Valeur : €€€
Rareté :
Cette baïonnette de fabrication Sud-Coréenne est un clone du modèle (US M5A1).
La poignée comporte deux plaquettes en plastique quadrillées maintenues entre elles par deux vis et écrous intégrés, elle incorpore un mécanisme de verrouillage à levier de type US M5A1 à ressort long. La croisière est munie d’une goupille qui pénètre dans le cylindre à gaz du fusil. Toutes les parties métalliques de la baïonnette sont de finition phosphatée.
La lame de type US M4 ne comporte aucune inscription.
Marquage K-M8A1
Marquage à l’arrière de la chape
Le fourreau de fabrication locale est de type US M8A1 de dernière génération, comme son homologue américain, il est lui aussi caréné par une solide bouterolle en tôle d’acier phosphatée, qui avait pour but d’éviter le trop facile écrasement de l’extrémité du corps.
Il est possible de rencontrer cette baïonnette logée dans un fourreau de fabrication US.
Avis personnel sur l’attrait de ce modèle :
Pour tout bon collectionneur du modèle M5, cette baïonnette peu courante est à posséder.
Le 08/05/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette US M5 « N 108 »
Longueur : 290 mm
Poids : 330 g
Armement : fusil M1 Garand
Valeur : €€€ €
Rareté :
Comparatif entre M5 et M-1905E1 pour l’exemple
La baïonnette M5 (la seule sans bague conçue par les USA) a été développée au début des années 1950 pendant la guerre de Corée, et a été officiellement adoptée par l’armée américaine en 1953. Elle a été conçue pour remplacer la baïonnette M1 difficile à retirer avec des gants. Contrairement au modèle M1, ce couteau-baïonnette plus court, plus léger, plus ergonomique peut éventuellement être utilisé comme poignard de combat, autre avantage non négligeable, son coût de production est moindre.
La poignée comporte deux plaquettes en plastique quadrillé maintenues entre elles par vis et écrous intégrés, elle incorpore un mécanisme de verrouillage à levier. La croisière est munie d’une goupille qui pénètre dans le cylindre à gaz du fusil.
Modèle M5 de première génération
Modèle M5A1
Les premiers modèles de la série (inscription M5), avaient un problème avec le bouton du levier de verrouillage qui mécaniquement ne s’enfonçait pas correctement lors du verrouillage à l’arme. Certains utilisateurs avaient aussi fait la remarque que la fixation à l’arme était un peu lâche comparée au M1. Tous ces problèmes furent résolus avec la modification du système de rappel du levier vers 1956 (inscription M5A1 ou M5-1).
Le poinçon d’acceptation de la défense DAS, sous la forme d’un aigle stylisé avec trois étoiles (après 1955) apposé sur la croisière, signifie que la baïonnette a été officiellement adoptée par l’armée américaine. L’absence du tampon d’acceptation définitivement supprimé après 1965, suggère que la baïonnette était probablement destinée à l’aide américaine.
Poinçon DAS apposé sous la forme d’une grenade sur les modèles US M5 de la Utica Cutlery Company
Il fut produit par cinq fabricants à partir de 1953 jusqu’en 1960 (Aerial Cutlery M5 et M5-1, Jones & Dickinson Tool M5 et M5-1, Imperial Knife M5 et M5A1, Utica Cutlery M5, Columbus Milpar & Mfg M5A1).
En haut, modèle US M5 avec ressort court, presque perpendiculaire, en bas modèle US M5 A1 avec ressort long.
Le pommeau est constitué de trois pièces, le talon est fixé à la soie par matage, les deux autres qui constitue la rainure par deux rivets pleins.
La croisière est bloquée par deux petites pièces qui sont maintenues à la soie par une goupille creuse.
Le levier de verrouillage est maintenu à la soie par une goupille centrale qui fait office d’axe.
Il existe pour tous ces constructeurs deux modèles de paires de plaquettes, (n° 7266552 à droite et 7266553 à gauche pour le premier type très rare, et n° 72676652 et 7267653 pour le deuxième type), les plaquettes du premier type légèrement plus épaisses ont rapidement été remplacées pour des raisons inconnues.
Deux profils du tranchant différents pour un même fabriquant (IMPERIAL)
La lame de type US M4 ne comporte aucune inscription, le profil du tranchant près de la croisière peut être différent.
Le fourreau généralement utilisé pour cette baïonnette est un modèle US M8A1 de dernière génération, qui à partir de décembre 1955 sera caréné par une solide bouterolle en tôle d’acier phosphatée, qui avait pour but d’éviter le trop facile écrasement de l’extrémité du corps. Ces fourreaux vont continuer leurs carrières, au sein des forces armées américaines, jusqu’au début des années 1980, date à laquelle ils obtiendront une retraite bien méritée, ils seront remplacés par les éphémères fourreaux U.S.M10.
Voir histoire des (Fourreaux US M8/M8A1).
Avis personnel sur l’attrait de ce modèle :
Comparativement au modèle 6, ce modèle n’a jamais été vraiment été utilisé dans un confit majeur par les USA, pour les collectionneurs de baïonnettes US, le modèle 5 est beaucoup plus rare que le M5 A1.
le 07/02/22.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle 1962 « N 109 »
Baïonnette et casque danois modèle 48/78
Longueur : 290 mm
Armement : fusil Garand M1, désigné Gevær modèle 50
Valeur : €€€
Rareté :
Cette baïonnette, d’une finition très soignée adoptée par le Danemark en 1962, est une copie de la baïonnette US M5. Bien qu’il soit possible de le monter sur un fusil GM50, ce modèle a plus été utilisé comme poignard de combat par le personnel non équipé de fusil. Voici la description de l’armée danoise d’avril 1962, « knifebayonet court d’origine américaine pour une utilisation dans le combat rapproché, peut être monté sur le 7,62 mm GM / 50 (Garand) ».
Trois variantes de production, toutes fabriquées en Allemagne existent :
- Une très rare production précoce produite par la firme allemande E & F Hörster, (sans aucun marquage) avec verrouillage de type US M5.
- Une production dite précoce également produite par E & F Hörster, (marquages sur le pommeau HTK M/62), absence de marquages sur la croisière avec verrouillage identique au modèle US M5 A1.
- Une dernière production, simplifiée produite par Carl Eickhorn Waffenfabrik (marquage sur le pommeau lisse HMAK M/62) et sur la croisière (USM5A1). Les plaquettes de cette variante sont fixées entre elles par vis à tête cruciforme et écrous.
Le Danemark a importé 32 300 exemplaires de ces modèles.
Ce fourreau US M8 A1 a été utilisé avec les toutes premières baïonnettes E & F Hörster, (sans aucun marquage) avec verrouillage de type US M5, j’ai eu l’occasion d’en voir plusieurs dans une caisse, particularité le crochet était en partie recouvert par la suspension, donc non utilisé.
Le fourreau le plus couramment utilisé est un modèle de type M8 A1, pourvu de deux crochets de suspension latéraux spécifique au Danemark. Il se compose d’un corps en simili-bois plastique de type scandinave, sans renfort à l’extrémité. La chape en tôle d’acier phosphaté, est maintenue sur le corps par sertissage. Elle porte sur la face avant, les lettres HTK, abréviation de Haerens TEKNISKE Korps (Corps technique de l’armée), ce marquage a été utilisé entre 1960-69. Cette chape est équipée à l’arrière d’une cornière en tôle d’acier en forme de L. La cornière sert de point d’appui à la suspension en coton tissé, qui est maintenue par deux rivets emboutis, elle forme le passant de ceinturon. Pour terminer, une sangle de maintien qui se verrouille grâce à un bouton pression, est fixée à l’aide d’un rivet sur la suspension.
Fiche technique
Ci dessus, deux variantes produites par E & F Hörster pour le Danemark : la variante A, est dotée d’un mécanisme de levier de verrouillage de type US M5 (ressort court visible, presque perpendiculaire à la soie), la variante B, un mécanisme de type US M5 A1 (ressort long, non visible).
Avis personnel sur l’attrait de ce modèle :
Parmi tous les clones de la baïonnette US M5, le M-62, encore facile à se procurer pour un prix d’achat raisonnable, possède un attrait pour tous les collectionneurs de baïonnettes de type US M5. Les trois variantes sont toutes intéressantes.
Le 01/05/24.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle M5 (Eickhorn Solingen) « N 110 »
Longueur : 290 mm
Armement : fusil M1 Garand
Valeur : €€€
Rareté :
Au premier aspect, cette baïonnette d’une finition très soignée est un clone du modèle US M5 seul le mode de fabrication de la poignée est différent.
Cette baïonnette faisait certainement partie du contrat pour le gouvernement de Jean-Claude « Baby Doc » Duvalier d’Haïti, les premières ont seulement été livrées en février 1986, quand Duvalier s’est exilé.
Haïti a reçu 799 fusils Garand M1 en 1963 par l’intermédiaire du Programme d’aide militaire des États-Unis (MAP), juste avant que l’aide du gouvernement américain soit coupée par l’administration Kennedy à cause des actions de plus en plus corrompues et répressives du dictateur haïtien, François «Papa Doc» Duvalier.On pense que Haïti aurait obtenu d’autres fusils M1 Garand grâce à des achats d’armes commerciales. En tout cas, le nombre de baïonnettes contractées en 1985 aurait été relativement faible.
La poignée est constituée de deux plaquettes en plastique quadrillées maintenue entre elles par vis à tête cruciforme et écrous.
Le système de verrouillage est de type US M5
La croisière est maintenue par deux points de soudure, cette conception facilite la fabrication de la poignée et évite aussi à celle-ci de prendre du jeu avec le temps. Le pommeau fabriqué d’une seule pièce est fixé à la soie par deux goupilles creuses.
La lame de type US M4 d’une finition bronzée rougeâtre porte un n° de série gravé au crayon électrique.
Le fourreau utilisé pour cette baïonnette est un modèle de type M8 A1.
Avis personnel sur l’attrait de ce modèle :
Cette très rare baïonnette de la firme allemande AES, fait partie de l’un des nombreux modèles conçus par cette entreprise d’après Guerre qui possède vraiment un attrait au niveau d’une collection.
Le 15/08/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette US M6 « N 111 »
Longueur : 290 mm
ø interne de la douille : 18 mm
Photo trouvée sur internet
Armement : fusil M14
Valeur : €€€
Rareté :
La baïonnette a été développée avant même l’adoption du fusil M14 (qu’il n’était pas prévu à l’origine d’équiper avec la baïonnette), et sous l’indice T12, elle était prête pour la production le 24 janvier 1955. Néanmoins, la baïonnette en combinaison avec un fusil a été officiellement adoptée en 1957.
Elle fut produite en grande série par trois fabricants probablement de 1961 jusqu’en 1969 par (Aerial Cutlery, Imperial Knife, Columbus Milpar & Mfg).
Poinçon US d’acceptation de la défense Stamp (DAS), supprimé à partir de 1965
Le système de mécanisme à levier est identique au modèle US M5 A1
La poignée comporte deux plaquettes en plastique quadrillé maintenues entre elles par vis et écrous intégrés, comme pour le modèle 5 elle incorpore un mécanisme de verrouillage à levier. La croisière est munie d’une bague destinée à entourer le cache-flamme de l’arme.
En haut poignée US M5 A1, en bas US M6
En haut poignée US M6 comporte un arrêtoir au bout de la rainure
La soie du modèle 6 n’est pas totalement identique au modèle 5 A1, elle est usinée différemment.
La lame de type US M4 ne comporte aucune inscription.
Le fourreau utilisé pour cette baïonnette est un modèle US M8A1 de dernière génération, qui à partir de décembre 1955 sera caréné par une solide bouterolle en tôle d’acier phosphatée, qui avait pour but d’éviter le trop facile écrasement de l’extrémité du corps. Ces fourreaux vont continuer leurs carrières, au sein des forces armées américaines, jusqu’au début des années 1980, date à laquelle ils obtiendront une retraite bien méritée, ils seront remplacés par les éphémères fourreaux U.S.M10.
Voir histoire des (Fourreaux US M8/M8A1).
Période d’utilisation :
Utilisées brièvement lors de la Guerre du Vietnam de 1959 à 1965, elle fut remplacée par le modèle M7. Aujourd’hui, le fusil M14 produit à 1 376 031 exemplaires de 1959 à 1964, est principalement utilisé lors des cérémonies officielles, en particulier par la Marine et le Corps des Marines, qui tous deux l’utilisent encore.
Avis personnel sur l’attrait de ce modèle :
Comparativement au M5, ce modèle devenu très rare, a été utilisé par les USA durant la Guerre du Vietnam, historiquement il possède un certain attrait pour la collection.
Le 05/02/22.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle 1968 « N 115 »
Longueur : 290 mm
ø interne de la douille : 17,6 mm
Armement : fusil d’assaut de M-68
Valeur : €€€ €
Rareté :
Cette baïonnette de fabrication locale, est de conception simplifiée, ceci afin de réduire son coût de production. Certaines de celles-ci ont été fournies avec leurs armes à quelques pays d’Amérique du Sud et d’Afrique, vraisemblablement avec l’aide de Cuba. La version en service dans l’armée cubaine diffère de la version coréenne que par la couleur de la sangle de suspension en toile qui est marron.
Toutes les vis et écrous sont pointés pour éviter le desserrement

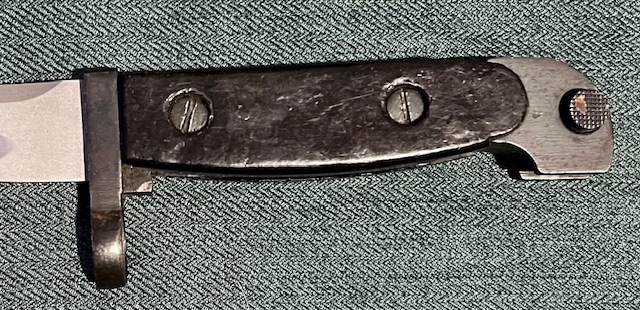

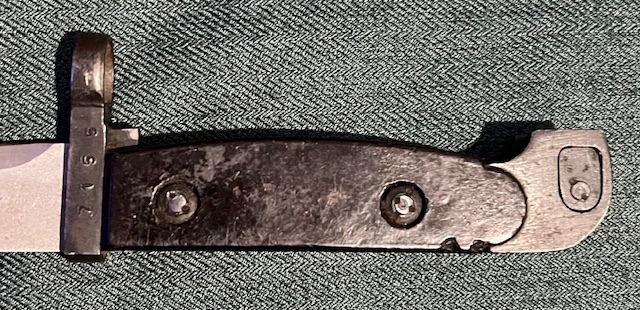

La poignée est munie de plaquettes en Bakélite maintenues entre elles par vis et écrous fendus. Le pommeau est spécifique à ce modèle, afin de permettre un montage sur le fusil d’assaut de type AKM.

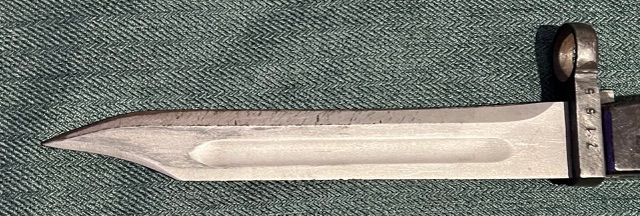

La lame en acier inoxydable, de type Bowie, a pour particularité d’être usinée bilatéralement. Elle ne comporte pas de dents de scie ni d’ouverture elliptique afin de pouvoir être utilisée comme coupe-fil en combinaison avec le fourreau.

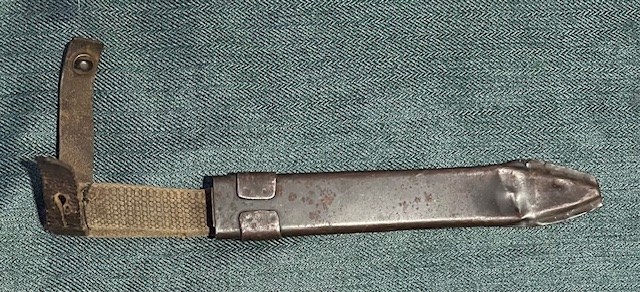

Le fourreau est inspiré du modèle SVT 1940 TOKAREV utilisé durant la Seconde Guerre mondiale. Il est formé d’un tube écrasé dont l’extrémité se termine avec deux feuilles de tôles repliées et soudées entre elles par points. Le ressort d’entrée est fixée au corps par un rivet. Le trou de drainage à l’extrémité se situe sur l’arrière.

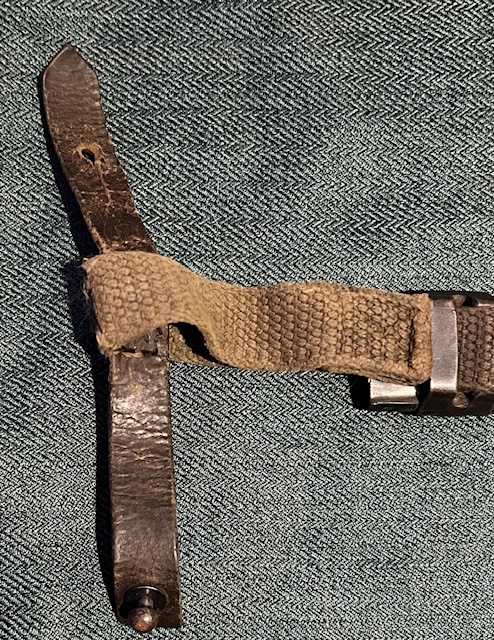

Le porte-fourreau attelé est fixé au corps par deux agrafes pré-assemblées. La boucle de maintien en cuir est maintenue à la sangle en toile par points de couture.
Le 27/06/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette AG3 (type 1) « N 122 »
Longueur : 295 mm
ø interne de la douille : 22 mm
ø externe du tenon : 10 mm
Poids : 250 g
Armement : fusil de type Heckler & Koch G3
Valeur : €€€
Rareté :
Cette baïonnette a été conçue et produite en Norvège à partir de 1968 à 1974 à environ 171 500 exemplaires. Les premières produites (71 500) étaient issues de la conversion de baïonnettes US M4 pour la carabine M1 ou de poignards de combat US M3, des lames de baïonnette M-1956 produite à Kongsberg Våpenfabrikk ont également été utilisées.
Ces baïonnettes modifiées portent généralement sur la lame des marques laissées par les mords de l’étau utilisé pour la retirer.
La poignée ronde d’une seule pièce en plastique brillant de couleur verte olive est plus courte de 13 mm que les autres poignées des divers modèles G3. Autre spécificité, comparée aux autres baïonnettes G3, l’épaisseur de la bague est très fine.
Le bouton de verrouillage est démuni de stries
Le pommeau en acier est fixé à la soie par une goupille creuse, par rapport à la bague, (vue arrière) le crochet intégré au tenon de verrouillage se situe à 3 heures.
La lame de type US M4 de la plupart des baïonnettes produites en Allemagne se distinguent par l’absence de toute marque. Dans les rares cas de modifications de poignards M3, les marques d’origine sont encore présentes sur la lame. Comparé à la plupart des modèles G3, la lame a pour particularité de ne pas avoir le tranchant inversé.
Plusieurs types de fourreaux ont été utilisés avec cette baïonnette :
1) Fourreau de production norvégienne avec le marquage M8A1 et la marque de l’usine de Kronsberg.
2) Fourreau de fabrication américaine utilisé pour les poignards de combat US M3 et les baïonnettes US M4.
3) Fourreau en plastique sans marquage sur la chape.
4) Fourreau en plastique avec imitation d’une surface en bois avec ou sans renfort métallique à l’extrémité.
Avis personnel sur l’attrait de ce modèle :
Parmi les divers modèles de G3, ce modèle scandinave possède un attrait pour une collection.
Le 25/07/20.
