Baïonnette M7 de fabrication locale « N 148 »
Longueur : 298 mm
ø interne de la bague : 22 mm
Armement : fusil M16 A1
Valeur : €€
Rareté :
Ce couteau-baïonnette clone du modèle US M7, probablement fabriqué à Tong Yang a été utilisé par la Corée du Sud avec le fusil M16 ainsi qu’avec les différents fusils Daewoo de fabrication locale. Entre 1968 et 1973, 30 847 fusils M16 ont été fournis par les Etats-Unis à la Corée du Sud dans le cadre du Programme d’assistance militaire.
L’extrémité de la soie est soigneusement meulée
La constitution de la poignée est identique au modèle US M7
La poignée comporte deux plaquettes en plastique finement quadrillées maintenues entre elles par deux vis sur rondelles et écrous intégrés. Le pommeau de forme carrée, fixé par matage de la soie est constitué d’un système de verrouillage à l’arme simplifié utilisant deux crochets articulés par un ressort. La croisière est dépourvue de tout marquage. Toutes les parties métalliques de la baïonnette sont de finition phosphatée.
Marquage K-M8A1
Marquage TONG YANG à l’arrière de la chape
Le fourreau de fabrication locale Tong Yang est de type US M8A1 de dernière génération, comme son homologue américain, il est lui aussi caréné par une solide bouterolle en tôle d’acier phosphatée, qui avait pour but d’éviter le trop facile écrasement de l’extrémité du corps.
Avis personnel sur l’attrait de ce modèle :
Pour tout bon collectionneur de modèle M7, cette baïonnette peu courante est à posséder.
Le 05/02/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette KCB M-70 M1 Stoner M-1/M-16 « N 152 »
Longueur : 300 mm
ø interne de la bague : 22 mm
Poids : 270 g
Armement : Stoner 63, et divers fusils d’assaut de type M-16
Valeur : €€€
Rareté :
Dans un catalogue de septembre 1969, la société allemande Carl Eickhorn Waffenfabrik AG de Solingen développé conjointement avec la société néerlandaise NWM (Nederlansche Wapen-en Munitiefabriek) un couteau-baïonnette KCB-70 (Knife-Cutter-Bayonet-70) avec une fonction de coupe fil conçu à l’origine pour être utilisé avec le fusil d’assaut américain Stoner 63 non adopté par les forces armées néerlandaises. Ce modèle a également été conçu pour être utilisé avec le fusil M-16 et a reçu le numéro CE 9110 d’Eickhorn.
Le M-KCB-M1 peut être identifié par le (logo NWM sous le logo écureuil d’Eickhorn) sur la lame. Il fut produit à 3 600 exemplaires jusqu’en 1971, il sera le premier modèle conçu en Europe de l’ouest à repenser le couteau-baïonnette (modèles 6×3 et 6×4) pour fusil d’assaut Kalachnikov de fabrication soviétique.
En mai 1975, la Waffenfabrik AG Carl Eickhorn a fait faillite, ses installations de production ont été ré-achetée en 1976 par GMS Gesellschaft für Metallverarbeitung mbH & Co. (entreprise de travail des métaux). Lors de cette opération, GMS a aussi acquit la marque Carl Eickhorn (écureuil), GMS a fermé ses portes en 1981.
Ces baïonnettes et fourreaux (GMS) sont identiques aux 3 600 exemplaires de (NWM Eickhorn KCB-70), seul le marquage sur la lame est différent.
La poignée monobloc en matière plastique noire qui comporte dix rainures est maintenue à la soie par une vis à tête fendue en plastique.
Emplacement dans la poignée pour l’outil destiné au réglage de la visée (fusil Stoner M 63), pas utilisé pour le fusil M 16
Le pommeau de type US M7, est maintenu à la poignée par une vis à tête cruciforme. Dans tous les cas la poignée comporte un évidement dans laquelle un outil de réglage pour la visée de l’arme peut être inséré. Cependant, la plupart de ces baïonnettes n’ont pas cet outil de réglage, car l’outil lui-même a été fabriqué par NWM et non par Eickhorn. L’espace creux est fermé par une pièce en métal de forme carrée qui peut être facilement enlevée en appuyant sur un bouton-pression à rappel par ressort sous le pommeau.
La croisière munie d’une fine bague est dépourvue de garde.
Le profil de la lame est identique à celui des modèles (6×3 et 6×4) de fabrication soviétique, elle est un peu plus longue et son tranchant n’est pas inversé
La lame en acier à ressort élastique phosphaté, de type Bowie, a pour particularité d’être affûtée bilatéralement. Sur le dos, un biseautage comportant 49 dents de scie usinées par rainurage a été réalisé sur environ 85 mm, son tranchant est soigneusement affûté sur toute sa longueur. Elle est munie d’une ouverture elliptique d’environ 15×8 mm afin de pouvoir être utilisée comme coupe-fil en combinaison avec son fourreau.
Le fourreau utilisé uniquement pour la baïonnette KCB-70, avec système coupe-fil breveté Eickhorn, est inspiré des modèles russes Kalashnikov (AKM). Lorsque la baïonnette est accouplée au fourreau, l’ensemble isolé du courant, forme en cas de nécessité une cisaille capable de couper un fil électrifié (20 000 V) ou un fil barbelé. Le corps en plastique moulé de couleur noire brillante ou mate, possède une petite proéminence afin d’éviter que la main dérape.
La plaque en acier formant le dispositif coupe-fil et le tournevis, est fixée à l’extrémité du corps par trois rivets, le point d’attache de la lanière est très fragile.
En cas d’utilisation du fourreau comme coupe-fil avec la baïonnette, l’utilisateur est obligé de détacher la suspension maintenue au ceinturon grâce au double crochet US.
La chape est maintenue sur le corps par sertissage sur les côtés, à l’arrière du fourreau, la suspension en coton tissé est fixée par deux rivets emboutis sur une cornière en forme de L.
La sangle de maintien de la baïonnette fixée à l’aide d’un rivet sur la suspension, se verrouille grâce à un bouton pression.
Avis personnel sur l’attrait de ce modèle :
Cette baïonnette issue de la brève association (NWM / Eickhorn) a donné naissance aux futurs modèles KCB 77, qui comportent une partie de son « ADN », elle a donc un certain attrait pour la collection. La variante avec le (logo NWM sous le logo écureuil d’Eickhorn), produite à 3 600 exemplaires est la plus intéressante.
Le 22/04/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette KCB-77 M1 (sans dispositif coupe-fil) « N 153 »
Longueur : 300 mm
ø interne de la bague : 22 mm
Armement : conçue pour divers fusils d’assaut de type M 16
Valeur : €€€
Rareté :
Voir (Historique du modèle KCB). Ces baïonnettes étaient destinées à l’exportation, à ma connaissance aucune de celles-ci n’ont été réellement utilisées.
La poignée monobloc en matière plastique noire ou verte qui comporte dix rainures est maintenue à la soie par une vis en plastique munie de deux trous.
Le pommeau de type US M7, est maintenu à la poignée par une vis à tête cruciforme.
La croisière est dépourvue de garde.
La lame en acier à ressort élastique phosphaté, de type Bowie , sans dispositif coupe-fil, ne comporte aucun marquage. Son profil est identique aux modèles russes de la série AKM, mais dépourvue de dents de scie, elle a pour particularité d’être usinée bilatéralement.
Le fourreau pourvu d’un double crochet de suspension au ceinturon, est constitué d’un corps en plastique de couleur noire ou verte, avec trou à l’extrémité permettant à l’eau de s’évacuer. La chape d’entrée en acier est sertie sur le corps. A l’arrière de cette chape, une cornière en forme de L sert d’appui à la suspension en coton tissé (webbing), qui est maintenue par deux rivets emboutis. La sangle utilisée pour le maintien de la baïonnette est fixée à l’aide d’un rivet sur la suspension, elle se verrouille grâce à un bouton pression.
A noter, qu’il existe un poignard de combat sans dispositif de coupe-fil conçu avec de nombreux éléments de la baïonnette.
Avis personnel sur l’attrait de ce modèle :
Cette rare baïonnette de la firme allemande, AES fait partie de l’un des nombreux modèles conçus par cette entreprise, elle commence à se raréfier.
Le 01/04/25.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette KCB-77 M1 (première version sans garde) « N 153 »
Longueur : 300 mm
ø interne de la bague : 22 mm
Armement : conçue pour divers fusils d’assaut de type M 16
Valeur : €€€
Rareté :
Voir (Historique du modèle KCB). Ces baïonnettes étaient destinées à l’exportation, j’ai en ma possession une variante dont le fourreau a volontairement été démuni du double crochet US, avec une lame légèrement affûtée, attestant par ce fait une utilisation sur le terrain probablement comme poignard.
La poignée monobloc en matière plastique noire mat ou verte qui comporte dix rainures est maintenue à la soie par une vis en plastique munie de deux trous.
Le pommeau de type US M7, est maintenu à la poignée par une vis à tête cruciforme.
La croisière est dépourvue de garde.
La lame est de type KCB.
Le fourreau non détachable utilisé pour les premières baïonnettes de production AES, avec système coupe-fil breveté Eickhorn, est inspiré des modèles russes Kalashnikov (AKM). Lorsque la baïonnette est accouplée au fourreau, l’ensemble isolé du courant, forme en cas de nécessité une cisaille capable de couper un fil électrifié (20 000 V) ou un fil barbelé. Comme la poignée de la baïonnette, le corps en plastique moulé peut être de couleur noire mate, ou verte. Voir (Histoire des fourreaux KCB).
La plaque en acier formant le dispositif coupe-fil et le tournevis, est fixée à l’extrémité du corps par trois vis à tête cruciforme.
En cas d’utilisation du fourreau comme coupe-fil avec la baïonnette, l’utilisateur est obligé de détachée la suspension maintenue au ceinturon grâce au double crochet de type US. La chape est fixée sur le corps par sertissage sur les côtés, à l’arrière du fourreau, la suspension en coton tissé est fixée par deux rivets emboutis sur une cornière en forme de L.
La sangle de maintien de la baïonnette fixée à l’aide d’un rivet sur la suspension, se verrouille grâce à un bouton pression.
Avis personnel sur l’attrait de ce modèle :
Cette rare baïonnette de la firme allemande, AES fait partie de l’un des nombreux modèles conçus par cette entreprise, elle commence à se raréfier.
Le 03/04/25.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette KCB-77 (M6) « N 156 »
Longueur : 302 mm
ø interne de la bague : 15,5 mm
Fusil Mauser 98K avec baïonnette (photo prise sur internet)
Armement : fusil Mauser de type 98
Valeur : €€€ €
Rareté :
Ce modèle aurait spécialement été conçu pour équiper les fusils Mauser de type 98 qui équipaient la Garde nationale saoudienne (SANG). Le SANG est une force paramilitaire distincte fidèle à la famille royale. Son rôle principal est la sécurité intérieure pour faire contrepoids à un coup d’état militaire.
Après avoir fait plusieurs recherches sur (Google), je n’ai trouvé aucune photo qui me prouve de la véracité des informations ci-dessus. Il est évident que ce modèle n’a pas été conçu pour un usage militaire, car à la fin des années 80, plus aucun pays n’était doté de fusils à verrou de type 98.
Il existe également de rares variantes de couleur verte, avec lames munies de dispositif coupe-fil ou sans.

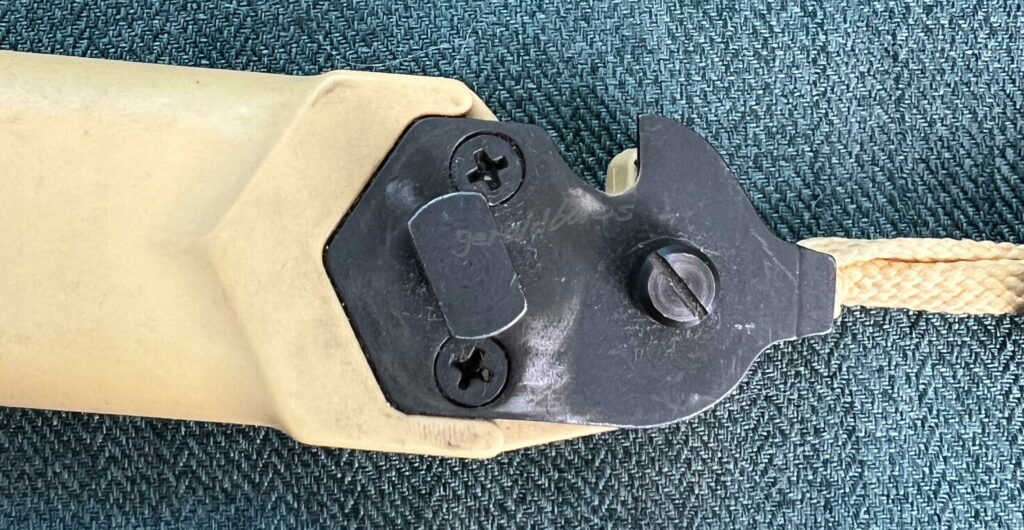

Le pommeau est fixé à la poignée par une vis à tête cruciforme sur le côté
La poignée monobloc en matière plastique jaune sans rainures est maintenue à la soie par une vis en plastique. Le pommeau de forme angulaire, avec rainure en forme de trèfle intègre la baguette de nettoyage de l’arme. La croisière est munie d’un crochet décapsuleur sur le bas de la garde. Toutes les parties métalliques de la baïonnette sont entièrement bronzées.
La lame de type KCB, a pour particularité d’avoir le tranchant inversé par rapport aux modèles classiques de la série KCB 77, certaines sont marquées AES, d’autres non.
Le fourreau détachable de seconde génération est utilisé pour les baïonnettes de production AES, son système coupe-fil est breveté Eickhorn, son corps en plastique moulé peut suivant le cas être de couleur jaune ou verte. Voir (Histoire des fourreaux KCB).
La plaque en acier formant le dispositif coupe-fil et le tournevis, est fixée à l’extrémité du corps par deux vis à tête cruciforme et une vis à tête fendue.
Pour une utilisation plus rapide du fourreau comme coupe-fil avec la baïonnette, l’utilisateur n’est pas obligé de détacher la suspension munie du double crochet du ceinturon.
Le porte-fourreau comme le corps du fourreau peut suivant le cas être de couleur jaune ou verte.
Avis personnel sur l’attrait de ce modèle :
Cette rare baïonnette de la firme allemande, (AES) fait partie de l’un des derniers modèles conçus pour le fusil Mauser 98K, dans les années 1980, il possède vraiment un attrait pour la collection.
Le 15/04/25.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette KCB 77 M1 (version avec garde) « N 158 »
Longueur : 302 mm
ø interne de la bague : 22 mm
Armement : conçue pour divers fusils d’assaut de type M 16
Valeur : €€€
Rareté :
Voir (Historique du modèle KCB). Cette variante avec crochet décapsuleur sur le bas de la garde, est l’une des dernières à avoir été produite. Cette baïonnette était destinée à l’exportation, très peu de celles-ci ont été réellement utilisées.
Deux types de fourreaux ont été utilisés pour le port de celle-ci.
La poignée monobloc en matière plastique noire ou verte qui comporte dix rainures est maintenue à la soie par une vis en plastique munie de deux trous.
La croisière de cette variante est munie d’un crochet décapsuleur sur le bas de la garde.
Le pommeau de type US M7, est maintenu à la poignée par une vis à tête cruciforme.
La lame est de type KCB.
Le fourreau non détachable utilisé pour les premières baïonnettes de production AES, avec système coupe-fil breveté Eickhorn, est inspiré des modèles russes Kalashnikov (AKM). Lorsque la baïonnette est accouplée au fourreau, l’ensemble isolé du courant, forme en cas de nécessité une cisaille capable de couper un fil électrifié (20 000 V) ou un fil barbelé. Comme la poignée de la baïonnette, le corps en plastique moulé peut être de couleur noire mate, ou verte. Voir (Histoire des fourreaux KCB).
La plaque en acier formant le dispositif coupe-fil et le tournevis, est fixée à l’extrémité du corps par trois vis à tête cruciforme.
En cas d’utilisation du fourreau comme coupe-fil avec la baïonnette, l’utilisateur est obligé de détachée la suspension maintenue au ceinturon grâce au double crochet de type US. La chape est fixée sur le corps par sertissage sur les côtés, à l’arrière du fourreau, la suspension en coton tissé est fixée par deux rivets emboutis sur une cornière en forme de L.
La sangle de maintien de la baïonnette fixée à l’aide d’un rivet sur la suspension, se verrouille grâce à un bouton pression.
Le fourreau détachable de seconde génération est utilisé pour les baïonnettes de production AES, son système coupe-fil est breveté Eickhorn, son corps en plastique moulé peut suivant le cas être de couleur jaune ou verte.
La plaque en acier formant le dispositif coupe-fil et le tournevis, est fixée à l’extrémité du corps par deux vis à tête cruciforme. Elle comporte également une vis à tête fendue supplémentaire de réglage qui permet de maintenir correctement la lame contre la plaque de coupe.
Pour une utilisation du fourreau comme coupe-fil avec la baïonnette, l’utilisateur n’est pas obligé de détacher la suspension munie du double crochet du ceinturon.
Le porte-fourreau comme le corps du fourreau peut suivant le cas être de couleur jaune ou verte.
Avis personnel sur l’attrait de ce modèle :
Cette rare baïonnette de la firme allemande, AES fait partie de l’un des nombreux modèles conçus par cette entreprise, elle commence à se raréfier.
Le 12/04/25.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette N°5 MKI Jungle Carabine (2ème type) « N 160 »
Longueur : 302 mm
ø interne de la douille : 22,5 mm
Carabine Lee-Enfield 303 N°5
La carabine Lee-Enfield 303 N°5 avait un canon plus court et de ce fait était assez légère, elle a été spécialement conçue pour les troupes aéroportées sur le théâtre européen de la Seconde Guerre mondiale. Malgré son objectif initial, la carabine n°5 a vu l’essentiel de son service dans les conflits coloniaux d’après-guerre tels que l’urgence malaise, ce qui lui a valu le surnom de «carabine de la jungle».
PM Sterling MK4
Ce pistolet-mitrailleur est fabriqué entièrement en acier (canon et mécanisme) et en tôle emboutie.
Armement : carabine Lee-Enfield 303 N°5 Jungle MKI et MKI*, PM Sterling L2A3
Valeur : €€€ €€
Rareté :
Vers la fin de la Seconde Guerre mondiale, les utilisateurs de la baïonnette « clou » s’étaient rendu compte que ce modèle ne présentait pas que des avantages : on ne pouvait pas s’en servir comme couteau de combat, ni comme outil. La tendance de l’époque optait pour l’adoption d’une baïonnette classique en forme de couteau munie d’une véritable poignée. C’est ainsi que naquit, à la fin de 1943, le modèle N°5 MKI, qui allait servir de référence à toute la série L1A. Le point remarquable de cette baïonnette est la lame de forme Bowie, qui a fait ses preuves et que l’on apprécie encore aujourd’hui dans l’armée Britannique, (baïonnette SA80). La production de la baïonnette n°5 MK 1 a commencé en mars 1944 et s’est terminée en décembre 1947.
Les premiers exemplaires (N°5 Mk 1 1er type) très rares aujourd’hui, ont la poignée fixée à la soie par une seule vis et un écrou fendu.
Les écrous fendus sont bloqués mécaniquement par pointage
Toutes les parties métalliques sont peintes en noir
La poignée comportent des plaquettes fixées entre elles par deux vis et écrous fendus, elles enveloppent complètement la soie. Le pommeau est doté d’un bouton poussoir de verrouillage très proéminent, bien pratique pour la mise en place à l’arme par temps froid avec des gants. Comme le modèle P1907, le pommeau est muni d’un trou d’évacuation des déchets (appelé à tort, trou huileur). La bague, avec un diamètre interne très important intègre le cache-flamme du fusil.
Marquage « W.S.C »
La lame Bowie, bien proportionnée comporte une gouttière de forme carrée sur chaque face assez prononcée. Son tranchant est affûté sur toute la longueur, le contre-tranchant est biseauté sur les deux faces. Ce type de lame était très appréciée par ses utilisateurs pour la réalisation de diverses tâches. Ce profil particulier de lame a pour inconvénient de ne pas être réversible lors de la mise en place de la baïonnette dans le fourreau.
La production de la baïonnette (N°5 Mk 1 du 2ème type) a commencé en mars 1944 et s’est terminée en décembre 1947 et ensuite déclassées. Elles furent fabriquées à environ 316 122 exemplaires par quatre fabricants principaux :
- Wilkinson Sword Co, Londres (188 354 ex), Wilkinson a marqué leurs baïonnettes avec les initiales WSC ou leur code de dispersion S294.
- Viners Ltd., Sheffield (42 000 ex), Viners a marqué leurs baïonnettes avec les initiales VNS ou leur code de dispersion N79.
- Radcliffe (75 000 ex), Radcliffe a marqué leurs baïonnettes avec leur code de dispersion N187.
- Elkington & Co. Ltd, Birmingham (10 768 ex), Elkington a marqué leurs baïonnettes avec leur code de dispersion, M78.
Fourreau n°5 (MKI) muni d’une cuvette en acier
Fourreau codé S 294 (Wilkinson Sword Co, Ltd ), à partir de 1949 ce système de codage (S et chiffres) a disparu
Fourreau n°5 (MKII) avec corps codé S 286 (Vanden Plas England)
Fourreau n°5 (MKII) avec cuvette en laiton
Extrémité percée d’un fourreau n° MKII
La baïonnette n°5 MKI peut être logée dans deux types de fourreaux métalliques.
Le fourreau n°5 (MKI) produit à partir de 1943 était composé de cinq éléments :
- Un corps métallique
- Un double ressort de maintien de lame
- Une fine cuvette d’entrée en acier
- Une vis de maintien de la cuvette et du double ressort
- Un embout d’extrémité
Le fourreau n°5 (MKII) produit à partir de 1949 était composé de quatre éléments :
- Un corps métallique avec extrémité percée
- Un double ressort de maintien de lame
- Une cuvette d’entrée en laiton avec lèvres proéminentes
- Une vis de maintien de la cuvette et du double ressort
Ce type de porte-fourreau, vert olive, fabriqué après la Seconde Guerre mondiale a spécialement été conçu pour être utilisé dans les conditions sévères de l’Extrême-Orient (Corée, Malaisie, etc…), sa conception (matière, traitement) résiste à l’humidité et à la pourriture. Un petit oeillet sur une des deux boucles permet la fixation sécurisée d’un fourreau pour baïonnettes n°4, 5, 7, 9. Ce modèle a été fabriqué à partir de 1945 à 46 pour la plus grande majorité, le code catalogue magasin étant AF 0261.
Quelques exemples de marquages :
A.C 1945 (Associated Cutters 1938 Ltd)
B.L.G. Ltd 1945 (Blackman Leather Goods CO.Ltd.)
D & M 1945 (DR Melbourne Ltd.)
M.W.& S Ltd 1945 (M. Wright & Sons Ltd.)
R.P.LTD 1945 (R Parkyn Ltd.)
C.P. Ltd. 1946 (Caoutchouc Products Ltd.)
M.E.C° 1945 (Mills Equipment C°)
Le 02/04/21.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle L1A2 « N 167 »
Longueur : 304 mm
ø interne de la douille : 15 mm
Poids : 315 g
Armement : fusil L1A1 SLR
Valeur : €€€
Rareté :
La Grande-Bretagne a adopté sa propre variante du FAL en 1954 pour remplacer le vénérable fusil à verrou Lee-Enfield. Ce fusil a été désigné Fusil à Chargement Automatique (SLR) L1A1, et la baïonnette conçue en 1955 partage également cette désignation.
La série L1 comprend cinq variantes, trois produites en Grande-Bretagne (L1A1, L1A3 et L1A4), une produite en Australie (L1A2) et au Canada (C1). La variante L1A2 dépourvue de tous marquages, a été fabriquée en Australie à partir de 1957 à Small Factory LITHGOW, et utilisée par l’armée de 1958 jusqu’en 1984.

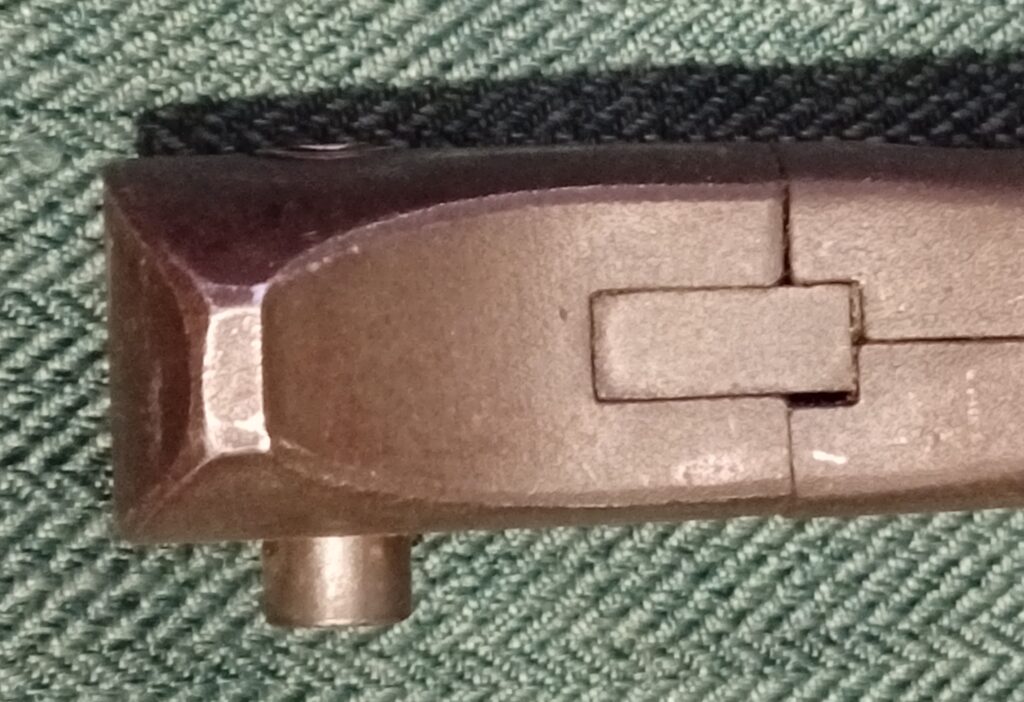

Détail des deux rivets de maintien du pommeau soigneusement abrasés

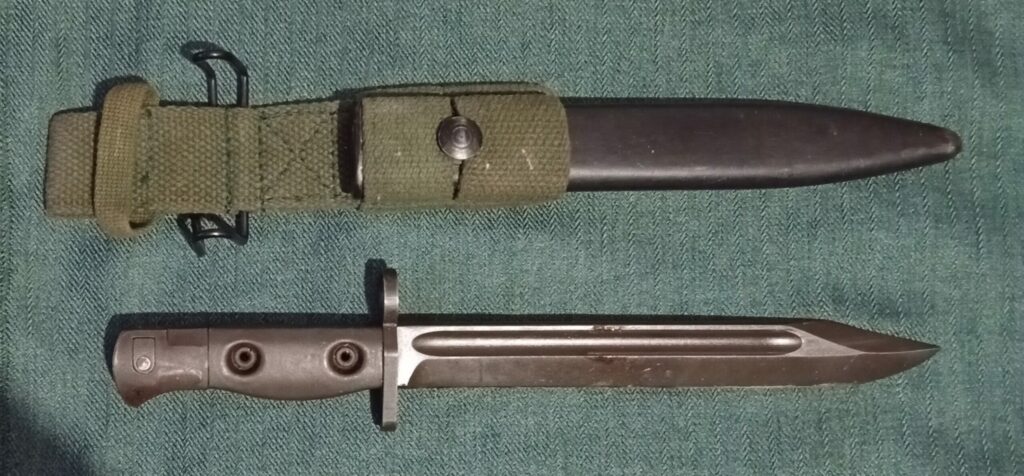

Modèle L1A2 australien assemblé avant 1960
Modèle L1A2 assemblé après 1960, le modèle C1 du dessus est canadien

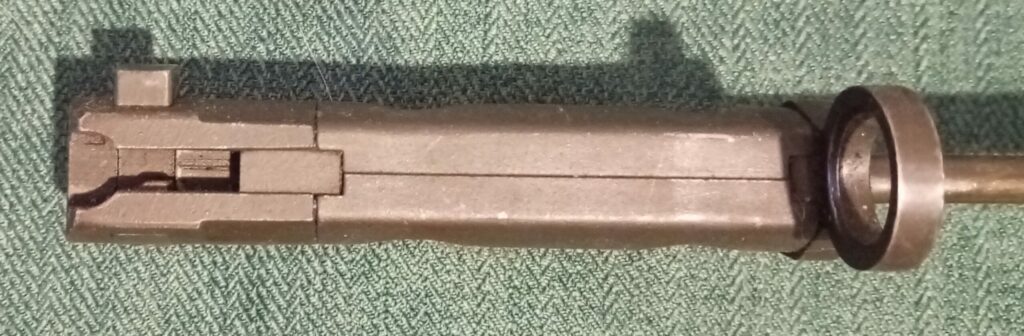

La poignée est du même type que le modèle anglais L1A1, et canadien C1. Elle comporte un bouton de verrouillage proéminent bien pratique pour la mise en place à l’arme par temps froid avec des gants. La croisière est en forme de « taille de guêpe », les plaquettes en tôle d’acier sont fixées par deux rivets creux.

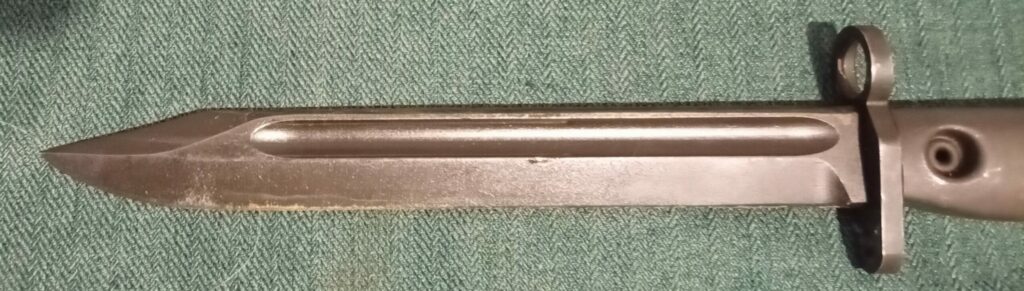

Lame du modèle australien en haut, et anglais plus affinée en bas
La lame caractéristique du modèle australien est assez massive, les extrémités de la gouttière sont arrondies et non carrées comme sur les exemplaires anglais ou canadiens, la finition d’ensemble est phosphatée noire. Ce profil particulier de lame a pour inconvénient de ne pas être réversible lors de la mise en place de la baïonnette dans le fourreau.

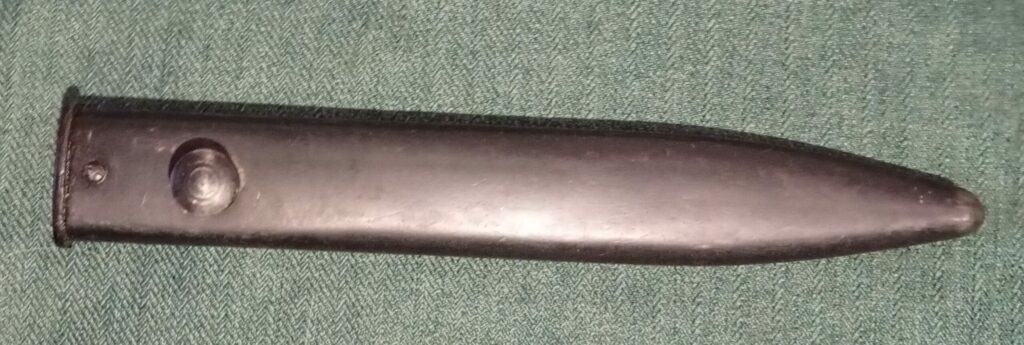

Le fourreau utilisé pour ce modèle, est du même type que le modèle anglais n°5 (MKI), avec corps en acier et trou d’évacuation de l’eau à l’extrémité. La cuvette d’entrée en laiton avec ressort interne est fixée par une vis sur le devant.

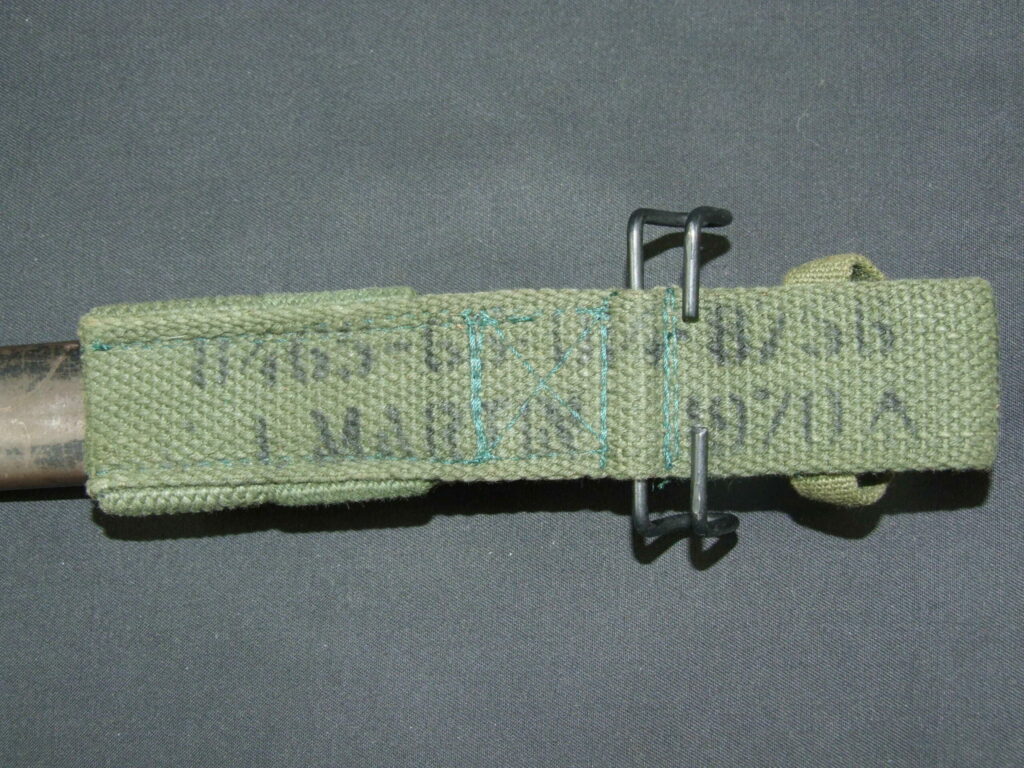

On peut rencontrer ce modèle avec deux types de porte-fourreaux : le premier modèle est de type 1907 (C.G.C.F. daté 1967), le second plus récent est muni du double crochet de type US, tous deux sont d’origine australienne.
Période d’utilisation:
Durant la guerre du Vietnam par les troupes australiennes (de 1962 jusqu’en 1975).
Avis personnel sur l’attrait de ce modèle :
Ce modèle qui se raréfie est indispensable pour tous les collectionneurs des modèles L1A.
Le 12/12/20.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette de la série L1 « N 167 »
Ci-dessus série L1A complète
La Grande-Bretagne a adopté sa propre variante du FAL en 1954 pour remplacer le vénérable fusil à verrou Lee-Enfield. Ce fusil a été désigné Fusil à Chargement Automatique (SLR) L1A1, et la baïonnette conçue en 1955 partage également cette désignation.
La série L1 comprend cinq variantes, trois produites en Grande-Bretagne (L1A1, L1A3 et L1A4), une produite en Australie (L1A2) et au Canada (C1).
Modèle : L1A1
Longueur : 304 mm
ø interne de la douille : 15 mm
Poids : 315 g
Armement : fusil semi-automatique L1A1 SLR
Valeur : €€€ €
Rareté :
Cette très rare variante britannique, produite à partir de 1955, du même type que le modèle canadien C1, et australien L1A2, est la première de la série.
L1A3 960-0257 et poinçon ED (Enfield Small Arms)Détail des deux rivets de maintien du pommeau à la soie soigneusement abrasés
La poignée comporte un bouton de verrouillage proéminent bien pratique pour la mise en place à l’arme par temps froid avec des gants, mais qui rendait possible le déverrouillage accidentel de la baïonnette fixée à l’arme, surtout lorsqu’elle était employée au cours d’émeutes avec l’IRA.
La croisière de cette variante est en forme de « taille de guêpe », les plaquettes en acier sont fixées par deux rivets creux, leurs marquages sont : L1A1 960-0011 ou L1A3 960-0257. Cette variante a été produite que par deux constructeurs marquage ED (Enfield Small Arms) ou B (Birmingham Small Arms).
La lame Bowie, bien proportionnée comporte une gouttière assez prononcée sur chaque face. Elle est calquée des baïonnettes n° 5, n° 7 et n° 9, qui l’ont devancé. Ce profil particulier de lame a pour inconvénient de ne pas être réversible lors de la mise en place de la baïonnette dans le fourreau.
Le fourreau métallique n°5 conçu à la fin de la Seconde Guerre mondiale a continué à être utilisé avec toutes les baïonnettes de la série L1 jusqu’à ce que le FAL soit retiré du service britannique en 1987.
Modèle : L1A3 (1er type)
Longueur : 304 mm
ø interne de la douille : 15 mm
Poids : 280 g
Valeur : €€€
Rareté :
Cette sous-variante du 1er type, produite à partir de 1959, se caractérise par une modification de la forme du bouton de verrouillage. Celui du modèle L1A1 était proéminent, ce qui rendait possible le déverrouillage accidentel de la baïonnette à l’arme, surtout lorsqu’elle était employée au cours d’émeutes avec l’IRA.
L1A3 960-0257 et poinçon B (Birmingham Small Arms)
L1A3 960-0257 et poinçon ED (Enfield Small Arms)
La poignée comporte un bouton de verrouillage qui épouse en partie la forme du pommeau. Il est possible de trouver des modèles L1A1 dont le pommeau a été ré-usiné afin de recevoir le nouveau bouton poussoir du modèle L1A3.
La croisière de cette variante est en forme de « taille de guêpe », les plaquettes en acier sont fixées par deux rivets creux. Le marquage sur les plaquettes en acier est : L1A3 960-0257, (« 960-0257 ») est le numéro de magasin de l’OTAN pour la baïonnette L1A3. Cette variante a été produite que par deux constructeurs marquage ED (Enfield Small Arms) ou B (Birmingham Small Arms).
Marquage B : BSA 1959
Marquage ED : Enfield 1959
La lame est identique au modèle L1A1.
Modèle : L1A3 (2ème type)
Longueur : 304 mm
ø interne de la douille : 15 mm
Poids : 340 g
Valeur : €€€
Rareté :
Cette sous-variante du 2ème type, produite au milieu des années 1960, se caractérise par une réduction de la longueur de la gouttière sur chaque face de la lame.
La poignée est identique au modèle L1A3 du 1er type, sauf au niveau de la croisière qui est droite, non plus en forme de « taille de guêpe ».
Marquage ED : Enfield 1967
La lame du 1er type avait une gouttière sur chaque face qui mesurait 135 mm, celle du 2ème type a été réduite à 105 mm, cette modification qui semble anodine affaiblissait par point de rupture la rigidité de la lame.
Modèle : L1A4
Exemplaire utilisé pour les cérémonies officielles
Longueur : 304 mm
ø interne de la douille : 15 mm
Poids : 315 g
Valeur : €€€
Rareté :
Cette variante, produite à partir des années 1970 est la dernière de la série.
Croisière en forme de « taille de guêpe »
Croisière de forme droite
Détail des deux rivets de maintien du pommeau à la soie soigneusement abrasés
La poignée est identique au modèle L1A3. Le pommeau peut être marqué avec les lettres R et C à l’intérieur d’un carré, il est possible qu’il provienne d’un autre constructeur (marquage spécifique).
La croisière de cette variante peut être en forme de « taille de guêpe », ou droite. Les plaquettes en acier sont marquées : L1A4 960-0259, suivi des lettres SM, marquage du seul constructeur Hopkinson Ltd., Trimils Works, de Sheffield.
Année de fabrication
La lame est identique au modèle L1A1, elle peut être marquée avec un H à l’intérieur dans losange.
Fourreau n°5 (MKI) muni d’une cuvette en acierFourreau codé S 294 (Wilkinson Sword Co, Ltd ), à partir de 1949 ce système de codage (S et chiffres) a disparu
Fourreau n°5 (MKII) avec corps codé S 286 (Vanden Plas England)Fourreau n°5 (MKII) avec cuvette en laitonExtrémité percée d’un fourreau n° MKII
Les baïonnettes de la série LA1 peuvent être logées dans deux types de fourreaux métalliques.
Le fourreau n°5 (MKI) produit à partir de 1943 était composé de cinq éléments :
- Un corps métallique
- Un double ressort de maintien de lame
- Une fine cuvette d’entrée en acier
- Une vis de maintien de la cuvette et du double ressort
- Un embout d’extrémité
Le fourreau n°5 (MKII) produit à partir de 1949 était composé de quatre éléments :
- Un corps métallique avec extrémité percée
- Un double ressort de maintien de lame
- Une cuvette d’entrée en laiton avec lèvres proéminentes
- Une vis de maintien de la cuvette et du double ressort
Ces deux porte-fourreaux conviennent parfaitement aux différents modèles L1 :
- Celui du haut a été utilisé à partir de 1970, son code catalogue magasin est CN/AA 0997, code complet NATO (North Atlantic Treaty Organization) est CN 8465-99-973-6103.
- Celui du bas a été utilisé un peu après la Seconde Guerre mondiale, les dates de fabrication sont 1953, 54, 55, 69, son code catalogue magasin est CN/0997 ou CN/AA 0997.
Le 27/09/22.
Category Archives: ZZZ avec n° du nouvel ABC
Baïonnette modèle C1 « N 167 »
Longueur : 304 mm
ø interne de la douille : 15 mm
Poids : 300 g
Armement : version canadienne du fusil C1A1
Valeur : €€€ €
Rareté :
La Grande-Bretagne a adopté sa propre variante du FAL en 1954 pour remplacer le vénérable fusil à verrou Lee-Enfield. Le fusil a été désigné Fusil à Chargement Automatique (SLR) L1A1, et la baïonnette conçue en 1955 partage également cette désignation.
La série L1 comprend cinq variantes, trois produites en Grande-Bretagne (L1A1, L1A3 et L1A4), une produite en Australie (L1A2) et au Canada (C1). La rare variante C1 a été fabriquée de 1956 à 1966, par division Small Arms, Arsenaux canadiens Limitée (anciennement Longbranch).
Détail des deux rivets de maintien du pommeau soigneusement abrasés
La poignée est du même type que le modèle anglais L1A1, et australien L1A2. Elle comporte un bouton de verrouillage proéminent bien pratique pour la mise en place à l’arme par temps froid avec des gants. La croisière en forme de « taille de guêpe », comporte un marquage (50 3900 C1 ou C1). Les plaquettes en tôle d’acier fixées par deux rivets creux sont dépourvues de marquage.
La lame de type Bowie est calquée de la baïonnette anglaise n° 5, elle comporte un petit marquage au ras de la croisière, constitué de 2 lettres C A accolées pour désigner l’arsenal canadien suivi de la l’année de fabrication. Ce profil particulier de lame a pour inconvénient de ne pas être réversible lors de la mise en place de la baïonnette dans le fourreau.
Certains exemplaires (baïonnette et fourreau), utilisés lors des cérémonies officielles peuvent être entièrement chromés.
Fourreau n°5 (MKI) anglais avec baïonnette n°9 muni d’une cuvette en acier
Le fourreau utilisé pour le modèle C1 est du même type que le modèle anglais n°5 (MKI) anglais, avec corps en acier et trou d’évacuation de l’eau à l’extrémité. La fine cuvette d’entrée en acier est fixée par une vis sur le devant.
Ce porte-fourreau de fabrication canadienne a été conçu pour être utilisé avec le fourreau de la baïonnette C1.
Le 28/01/21.
