Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette de parade avec poignée de type KS 98
Particularité, la variante du dessous a été capturée sur un prisonnier allemand
Longueur : 380 mm environ
Valeur : €€€ €
Rareté :
Après avoir pris de l’ampleur dans la République de Weimar après la Première Guerre mondiale, le port de couteaux-baïonnettes habillés a connu une croissance explosive parmi les soldats entre 1933 et 1945, lorsque le régime ultra militariste du Troisième Reich d’Hitler est arrivé au pouvoir.
Ces baïonnettes achetées en privé n’étaient pas destinées à être utilisées au combat. L’organisation nazie adorait les uniformes et les parades, de nombreux allemands avaient un attrait pour les armes blanches, celles-ci apportaient une contribution cérémonielle naturelle à leurs uniformes. La baïonnette de parade était généralement fabriquée avec une lame brillante et polie et une poignée nickelée, avec une poignée en Bakélite moulée noir.
Après 1933, le contrôle de la commission était devenu pratiquement inexistant, toutes les baïonnettes de ce type avaient des rainures aux pommeaux et des boutons poussoirs amovibles. Elles pouvaient s’adapter au canon des fusils de type 98 démunis de baguettes de nettoyage, en effet la constitution spécifique de la poignée ne pouvait pas intégrer une baguette.
Il existe une multitude de variantes de ce modèle, cet article n’est qu’une ébauche sur sa description.
Photo prise sur internet
Pour exemple
Pour simplifier la fabrication de ces modèles, la poignée complète (pommeau, soie, croisière) en alliage d’aluminium est moulée. La lame en acier, fabriquée indépendamment est ensuite fixée à celle-ci par un rivet. Ce mode de constitution simplifié présente une faiblesse, risque de jeu au niveau de la lame et de la croisière.
La poignée de type KS 98 est constituée d’un alliage d’aluminium moulé qui est généralement recouvert de chrome. Le pommeau droit en forme de tête d’aigle est muni d’un bouton-poussoir amovible (oeil). Il comporte une rainure en forme de trèfle généralement obturée par un morceau de feutre coloré comme ornement supplémentaire. Le bouton de verrouillage, suivant le constructeur peut être à écrou rond ou fendu. La garde est courbée, sa forme et son épaisseur suivant le constructeur peut légèrement variées. Les plaquettes en Bakélite assez fragiles, finement quadrillées sont maintenues entre elles par rivets.
Une petite lanière en cuir, près de la croisière sert de tampon amortisseur
La société Arthur Evertz Herstellung Blanker Waffen a été fondée en 1925 par Arthur Evertz
Eickhorn est une entreprise allemande spécialisée dans la coutellerie. Basée à Solingen, elle produit depuis au moins un siècle des couteaux, des baïonnettes et des machettes
La lame de finition chromée avec gouttière sur chaque farce est semblable au M-1884-98 du 2ème type, le non ou la marque du constructeur est inscrit sur le côté droit.
Le fourreau utilisé avec ces baïonnettes est généralement un modèle 1884-98 du 2ème type de la grande guerre, ou fabriqué neuf du 3ème type, sa finition peut être peint laqué en noir ou rarement chromé.
Le porte-fourreau généralement utilisé avec ces modèles est en feutrine recouvert de simili-cuir de différentes couleurs.
Remarques personnelles :
Il existe une multitude de variantes, privilégiez si possible les lames dont le nom du constructeur apparait, en ce qui concerne le jeu de la lame dû au mode de construction, il y a malheureusement rien à faire.
Le 14/10/24.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette pliante modèle 1956 (variante démontable)
Longueur : 380 mm
ø de la douille : 14 mm
Armement : carabine M-56 version chinoise de la carabine russe SKS « D » qui utilise le chargeur de type AK47
Fixation : de façon permanente sur l’arme mais démontable
Valeur : €
Rareté :
Cette baïonnette pliante, grâce à son mécanisme peut éventuellement se désolidariser rapidement de l’arme. Conçue probablement après 1966, elle se monte uniquement sur le modèle SKS chinois « D » qui utilise un chargeur de type AK47.
Le système de verrouillage à l’arme est commun à toutes les baïonnettes de type SKS, celui-ci a subi deux petites modifications :
- Un trou oblong a été usiné pour manipuler le manchon le verrouillage.
- Un trou a été percé pour éventuellement sortir la goupille et démonter la totalité du système.
La lame en forme de T, identique au M-56 commun, comporte trois gouttières sur chaque face, son extrémité est aplanie, la fixation à l’arme est assurée grâce à une vis. Pour s’adapter au mécanisme spécifique à ce modèle, une goupille de retenue a été placée en place à sa base. La partie utilisée pour la fixation à l’arme a été modifiée en forme de crochet de façon à pouvoir enlever rapidement la baïonnette.
Avis personnel sur l’attrait de ce modèle :
On rencontre ce modèle que très rarement, à ne pas laisser passer, il fait partie des modèles à posséder dans une collection.
Le 02/02/21.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette modèle SKS 59/66
Longueur : 363 mm
ø interne de la douille : supprimée
Armement : entre 1960 et 1970, près de 400 000 PAP (pour armes semi-automatiques), Zastava M59/66 et M59/66A1 ont été produites pour le compte de l’Armée populaire et de la Police yougoslave. 100 000 de ces armes ont été vendues à l’étranger.
Valeur : €€
Rareté :
Cette baïonnette pliante est fixée de façon permanente à l’aide d’une vis à la carabine.
Le système de verrouillage est commun à toutes les baïonnettes de type SKS. Le manchon yougoslave est particulier, il comporte une rainure et la douille est en partie supprimée ceci afin de maintenir correctement la baïonnette à l’arme munie de son système lance grenades fixé en permanence.
Comparaison entre le modèle russe en haut et yougoslave en bas
La lame est munie d’une courte gouttière sur chaque face, son extrémité est en forme de pointe de lance, sa finition est phosphatée. A cause du système lance grenades spécifique à la carabine Zastava M-59/66, elle est plus longue que la lame du modèle SKS 45 russe, ceci pour qu’une fois déployée en position de combat, elle conserve une longueur acceptable.
Remarques perso :
Il existe une carabine d’entraînement en caoutchouc de type M-59 accompagnée de sa baïonnette également en caoutchouc.
Avis personnel sur l’attrait de ce modèle :
Sans son mécanisme de fixation à la carabine, ce modèle n’a aucun attrait, complet il trouve sa place dans une collection.
Le 12/01/22.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette US M6 (reconvertie en US M4)
Longueur : 290 mm
ø interne de la douille : 14 mm
Armement : carabine M1
Valeur : €€€ €
Rareté :

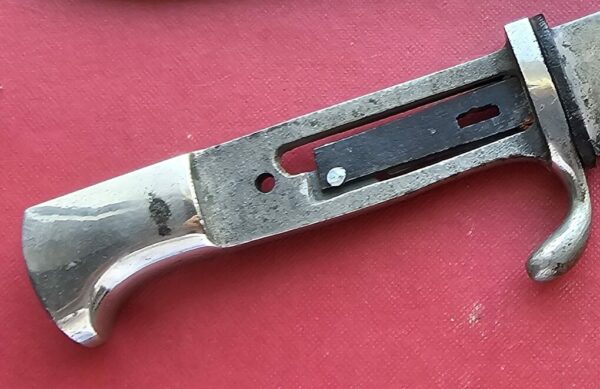

Cette très rare baïonnette est une reconversion d’un modèle US M6 en modèle M4 par modification du système de verrouillage et de la croisière.
L’usinage de la soie, différent du modèle 5 A1, est identique au modèle 6
La poignée comporte un mécanisme de verrouillage de type (US M5 A1), utilisé également avec le modèle 6. Le système de verrouillage à levier modifié s’adapte au porte-baïonnettes de la carabine M1. Les plaquettes d’origine sont maintenues entre elles par vis et écrous intégrés. La croisière en fonte moulée intègre une petite partie de la lame, qui de ce fait est un peu plus courte.
Pour résumer, sans rentrer dans de profonds détails, voici les principales modifications réalisées :
- Talon en partie meulé (1).
- Rivet de maintien de la rainure déplacé afin de libérer un emplacement pour les crochets du nouveau levier (2).
- Levier modifié en longueur, la nouvelle partie a été soudée (3).
- Pour réaliser la modification du levier, le rivet d’origine a dû être supprimé (4).
Les plaquettes pour baïonnettes M5 ou M6 ne comportent pas de n° de code, elles ont subi deux coups de meule visibles à gauche, afin d’intégrer le nouveau levier de verrouillage.
La lame de type US M4 ne comporte aucune inscription.
Le fourreau utilisé avec cette baïonnette est un modèle US M8A1. Voir histoire des (Fourreaux US M8/M8A1).
Avis personnel sur l’attrait de ce modèle :
Ce modèle atypique, esthétiquement très laid, est pour tout collectionneur très intéressant.
Le 27/03/20.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette de côté modèle 1895, utilisée par la police
Longueur : 360 mm
ø interne de la douille : 15 mm
Armement : arme de côté
Valeur : €€€ €
Rareté :
La conception générale de ce modèle est identique au modèle 1895.
Marques d’acceptation tchèque S 8 (Opava)
Anciens marquages régimentaires autrichiens
Marquage autrichien
Cet exemplaire a été récupéré après la Première Guerre mondiale par la jeune république tchèque, toutes les parties métalliques de la baïonnette et du fourreau sont chromées.
Le 21/12/21.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette modèle 1884-98 WKC à usage commercial
Cette baïonnette fabriquée par Weyersberg Paul Co à Solingen pour un usage commercial. Elle ne comporte aucun poinçon du Waffenamt, ni numéro de série, ni de date, sur la baïonnette ainsi que sur le fourreau. Attention ce constructeur a également produit des baïonnettes utilisées par la Wehrmacht, à ne pas confondre.
Pendant la 2e guerre mondiale, WKC a été la cible des bombardements alliés sur Solingen et la majeure partie des bâtiments et équipements ont été détruits. Le 4 et la production est arrêtée.
En , Wilkinson ferme sa production de sabres à Londres. En décembre WKC rachète la plupart des machines, outils, pièces finies ou non finies des sabres, dagues, ou couteaux. WKC est maintenant en position de produire la plupart des modèles anglais selon les spécifications du ministère, utilisant les outillages.
La lame comporte uniquement le marquage du constructeur (W.K.C.).
Le fourreau pour un bonne concordance de l’ensemble doit être vierge de tous marquages, sauf quelquefois un n° de série.
Le 16/04/24
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette pliante modèle 1956 (courte)
Longueur : 275 mm
ø interne de la douille : 14 mm
Photo trouvée sur internet
Armement : carabine M-56, version chinoise de la carabine russe SKS
Fixation : de façon permanente sur l’arme
Valeur : €
Rareté :
Cette baïonnette probablement conçue après 1966, a été utilisée avec la carabine courte SKS de parachutiste.
Le système de verrouillage à l’arme est commun à toutes les baïonnettes de type SKS, le manchon ne comporte pas de poinçon.
Comparaison de la longueur de la lame entre un M-56 long et court
Comparaison de la longueur de la base de la lame entre un modèle court en haut, et long en bas
La base de la lame du modèle court comporte un léger épaulement
La soie est en partie évidée
Marquage « MADE IN CHINA »
La lame en forme de T, assez massive, comporte trois gouttières sur chaque face, son extrémité est aplanie, la fixation à l’arme est assurée grâce à une vis.
J’ai longtemps cru que cette lame provenait d’un M-56 long coupé, pourtant il s’avère que ce n’est pas le cas.
Avis personnel sur l’attrait de ce modèle :
Pour un prix d’achat dérisoire, idéal pour débuter une collection.
Le 02/01/21.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette d’entraînement en caoutchouc
Longueur : 295 mm
ø interne de la douille : 10 mm
Carabine également fabriqué par Sport Oprema
Armement : carabine de type SKS en caoutchouc
Valeur : €
Rareté :
Ce poignard-baïonnette en caoutchouc a été utilisé par l’armée de l’ex-Yougoslavie. Il a été fabriqué par Sport Oprema, parrainé par un club d’escrime de Ljubljana (actuelle Slovénie) qui portait le nom de la société, ce club a été formé en 1978 et a eu une existence d’environ 10 ans.
La poignée est munie d’un pommeau avec un orifice destiné à intégrer le tenon en acier de la carabine. La croisière comporte un trou qui accueil la vis de maintien située sur l’extrémité taraudée du canon.
Avis personnel sur l’attrait de ce modèle :
Ce modèle accouplé à sa carabine est pratiquement introuvable, il fait partie des reliques de la guerre froide.
Le 31/03/20.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette AR10-M1
Longueur : 286 mm
ø interne de la douille : 17,5 mm
Poids : 250 g
Armement : fusil d’assaut Kalachnikov AR-M1 fourni par la Bulgarie
Valeur : €€€ €€
Rareté :
Produit à partir de 2004, ce modèle a été fabriqué en très petite quantité en Bulgarie pour la nouvelle armée irakienne reconstituée, équipée de fusils Kalashnikov AR-M1. Son aspect général, (lame et poignée) est du même type que le modèle russe 6×5 (AK74).
Marque de l’arsenal Bulgare JS Co. (code 10 entouré de 2 cercles) en relief, et marque du moule
La poignée en polyamide PA-6 conçue d’une seule pièce intègre les deux parties latérales du bouton de verrouillage à levier en acier quadrillé coulissant, ainsi que la bague et les oreilles elles aussi en acier. Comparée au « Grip » de l’obsolète modèle (6×2 AK47), pas du tout ergonomique, cette solide poignée rugueuse qui comporte trois rainures, a permis une amélioration notable de la prise en main, lors d’une utilisation comme poignard de combat.
La lame identique au modèle AK74, en acier inoxydable très résistant, est revêtue d’une finition argentée mate. Elle a pour particularité d’être amincie par écrasement sur le tranchant et le contre-tranchant, se qui lui donne un aspect particulier (angles droits). Le côté opposé à la bague comporte 43 dents de scie usinées directement sur le bord supérieur environ sur 75 mm, son tranchant est soigneusement affûté sur toute sa longueur. Un traitement spécial de protection au titane a été appliqué sur le tranchant ainsi que sur la partie coupe-fil, non affûté du contre-tranchant. Elle est munie d’une ouverture de forme elliptique arrondie de 6×13 mm afin de pouvoir être utilisée comme coupe-fil en combinaison avec son fourreau.
Marque de contrôle en blanc et du moule 1-2
Le fourreau de fabrication bulgare est composé d’un corps en polymère moulé de couleur noire qui intègre la partie coupe-fil métallique, la cuvette en acier est ensuite emboutie à l’intérieur, son aspect est pratiquement identique au modèle 6×4, mais il est un peu plus léger.
Le porte-fourreau utilisé pour ce modèle destiné à l’exportation est en toile noire tissée imputrescible.
Avis personnel sur l’attrait de ce modèle :
Ce modèle atypique pour fusil de type AK47, fait bien sûr partie d’un thème de collection.
Le 26/12/22.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette modèle 35 de type Arisaka
Longueur : 525 mm
Poids :
ø interne de la douille : 15,3 mm
Armement : fusil Zhong Zheng Shi
Valeur : €€€ €
Rareté :
Cette baïonnette, fabriquée artisanalement en Chine après 1945, provient d’un M-1897 japonais. Voir Arisaka de type 30. Lors de la transformation, la croisière ainsi que le pommeau d’origine ont tout simplement été remplacés par de nouvelles pièces identiques à celles utilisées avec le M-1935 fait neuf.
Elle a été utilisée avec le fusil Zhong Zheng Shi (Chiang Kai-Shek), une copie du fusil allemand Mauser M-98 utilisé de 1935 à 1945.
La poignée est munie d’un pommeau oblique qui comporte une rainure en forme de trèfle, sa conception lui permet de s’adapter à toutes les armes de type Mauser 98. Les plaquettes en bois exotique sont maintenues entre elles par vis et écrous sur cuvettes ovales comme on le trouve sur les premières baïonnettes japonaises de la série Type 30.Toutes les parties métalliques de la baïonnette sont fortement bronzées.
La lame est d’origine japonaise.
Le fourreau est d’origine, il n’a pas subi de transformation.
Remarques perso :
Merci à Richard pour les photos car je ne possède pas ce très rare modèle. Hélas …
Avis personnel sur l’attrait de ce modèle :
Assez méconnu, ce modèle très peu courant a largement sa place dans une collection.
Le 18/01/22.
