Fourreau US M7 et dérivés
Longueur : 290 mm
Largeur : 40 mm
Remarques :
Le fourreau nommé M7 conçu pour le port des baïonnettes M1 a été fabriqué à partir de mi-1943 jusqu’en août 1945, uniquement par Beckwith Manufacturing et leur filiale, Victory Plastics. Durant cette période 2 112 672 exemplaires ont été fabriqués.
Comme pour le fourreau M3, le corps est conçu de bandes de toile de coutil imprégnées de résine phénolique, qui seront formées dans une presse à haute pression. A l’arrière du corps, il est possible de trouvé le marquage VP entrelacé avec un nombre dessous.
La chape en tôle d’acier phosphatée, munie du double crochet M1910, utilisé pour le maintien au ceinturon est fixée sur le corps par sertissage. Le dessus de la chape comporte deux crochets, dont seulement un est utilisé pour assurer le maintien de la baïonnette dans le fourreau. Son aspect à l’extérieur est identique à celle utilisée avec le fourreau M3, pourtant deux plaques en acier à ressort ont été insérées dans la la gorge de manière à maintenir correctement la lame de la baïonnette sans l’aide des crochets.
Fourreau M3 raccourci
La décision a également été prise de raccourcir le fourreau M3 à la longueur du M7, et Victory Plastics a reçu l’ordre de commencer à raccourcir 1 000 000 de fourreaux M3 à partir d’août 1943. A l’origine, le processus consistait à plier les deux languettes de retenue au fond de la gorge. pour libérer le corps, retirer le corps, le couper sur la longueur la plus courte, faire de nouvelles coupes de rétention sur les côtés du corps, réinsérer le corps et replier les languettes.
Chape retravaillée par sertissage avec languettes
Peu de temps après le début du travail, on a découvert que les languettes retenant le fourreau à la gorge avaient tendance à se rompre lorsqu’elles étaient pliées d’abord vers l’extérieur pour retirer le corps long puis vers l’intérieur pour fixer le corps plus court. Les ingénieurs de Beckwith ont conçu un nouveau système qui maintenait le corps fermement sans dépendre des languettes. Les languettes ont été délibérément retirées, une courte fente a été faite sur les bords inférieurs du corps et le corps raccourci (sans coupure de rétention) a été inséré. Un outil de sertissage a été développé pour serrer fermement la partie inférieure de la gorge sur le corps. Cela a très bien fonctionné et la plupart des fourreaux raccourcis l’ont été avec ce processus. Les arrêtoirs en acier à ressort ont également été ajoutés au cours du processus de raccourcissement.
Fourreau M7 destiné à l’exportation (Grèce)
La conception de ce modèle est identique au modèle M7 fabriqué neuf aux USA à partir de 1943. Il était destiné aux baïonnettes fournies par les Etats-Unis dans le cadre du programme d’assistance militaire peu après la Seconde Guerre mondiale.
Généralement la chape porte à l’intérieur de l’Ordnance Flaming Bomb, les marquage «E–US» signifiant contrat grec. Suite à la dégradation de l’extrémité du corps, un renfort métallique fixé par rivet ou par sertissage a été rajouté en Grèce.
Ce modèle dont le corps est de conception identique à celui produit par Victory Plastics, a probablement été fabriqué à la fin des années 50 par International Harvester. Au début de 1951, l’armée américaine, par le biais du Springfield Armory, a passé un contrat avec International Harvester pour produire des fusils M1, et de 1953 à 1956, IH a produit 337 623 fusils au total, selon l’Army Ordnance Department.
La chape comporte sur le devant le marquage (U.S.M7).
Fourreau M7 destiné à l’exportation (Taïwan)
Ce modèle dont le corps est de conception identique à celui produit par Victory Plastics, a probablement été fabriqué à la fin des années 50 par International Harvester. Au début de 1951, l’armée américaine, par le biais du Springfield Armory, a passé un contrat avec International Harvester pour produire des fusils M1, et de 1953 à 1956, IH a produit 337 623 fusils au total, selon l’Army Ordnance Department.
Les anciens marquages sur la chape ont soigneusement été effacés.
Ce fourreau entièrement recouvert de peinture verte foncée est muni d’un corps composé de plastique moulé par injection. Sa provenance n’est pas clairement déterminée (aucun marquage), mais il y a de fortes chances qu’il soit de fabrication locale.
La chape dont les marquages ont soigneusement été effacés, est probablement une récupération d’un modèle fabriqué par International Harvester dégradé.
Category Archives: ZZ Liens
Fourreau allemand M8 A1
Le fourreau allemand (Eickhorn) de type US M8 A1, pourvu d’un double crochet de suspension est une copie du modèle US M8 A1 conçu dans les années 50. Son corps est constitué de plastique moulé de couleur vert olive, il est plus résistant à l’usure du temps que le modèle US constitué de bandes de toile de coutil imprégnées de résine phénolique, l’extrémité est dépourvue de renfort métallique. Le trou destiné à évacuer l’eau débouche directement sur celui utilisé pour le passage du lacet de maintien. La chape en acier phosphatée, est maintenue sur le corps par sertissage sur les côtés, elle porte sur la face avant, l’inscription du modèle : U.S.M8AI MADE IN W-GERMANY (avec 2 points entre les lettres U,S et M). A l’arrière de cette chape, une cornière en forme de L sert d’appui à la suspension en coton tissé (webbing), qui est maintenue par deux rivets emboutis. La sangle utilisée pour le maintien de la baïonnette est fixée à l’aide d’un rivet sur la suspension, elle se verrouille grâce à un bouton pression.
Category Archives: ZZ Liens
Forme de trèfle
La rainure du pommeau en forme de trèfle a été conçue afin d’intégrer la baguette de nettoyage du fusil à l’intérieur de la poignée lors de la mise en place de la baïonnette. Après l’arrivée du Gewehr 98, la Belgique, la Pologne, la Tchécoslovaquie, la Yougoslavie, à partir de 1918, adopteront pour leurs armes nouvellement conçues ce mode de fixation.
Category Archives: ZZ Liens
Gouttière ou évidement
Une gouttière (ou évidement) est une partie creusée (dépression longitudinale). C’est un moyen assez simple de réduire le poids d’une lame sans affecter significativement sa résistance à la torsion, de la même manière que la répartition de la matière est optimisée sur les IPN.
Elle permet aussi à l’air de rentrer dans la blessure, empêchant la création d’un vide, ce qui rend la baïonnette plus facile à retirer après pénétration et moins sujette à rester coincée. En aucun cas cette gouttière n’a vocation à canaliser le sang qui s’égoutte de la lame.
Généralement sauf exception, toutes les lames des baïonnettes conçues entre 1880 et 1950, sauf celles dite de crise sont munies d’une gouttière.
Pour exemple : une baïonnette de type 30 (Arisaka), munie d’une lame avec gouttière est un peu plus légère qu’une baïonnette du même type sans.
Category Archives: ZZ Liens
Lame de type KCB
Le profil de la lame est identique à celui des modèles (6×3 et 6×4) de fabrication soviétique, elle est un peu plus longue et son tranchant n’est pas inversé
La lame en acier à ressort élastique phosphaté, de type Bowie, a pour particularité d’être affûtée bilatéralement. Sur le contre-tranchant, un biseautage comportant 49 dents de scie usinées sur le bord par rainurage sur environ 85 mm, son tranchant est soigneusement affûté sur toute sa longueur. Elle est munie d’une ouverture elliptique d’environ 15×8 mm afin de pouvoir être utilisée comme coupe-fil en combinaison avec son fourreau.
Category Archives: ZZ Liens
Lame de type US M4
Poignard M3
Poignard-baïonnette US M4
La lame du modèle US M4, mesure environ 170 mm, elle possède un profil très simplifié, à simple tranchant et contre-tranchant affûté ou simplement aminci sur sa dernière portion vers la pointe. D’abord utilisée avec le poignard de combat M3 en 1943, il est évidant qu’en pleine Guerre, sa conception novatrice a spécialement été étudiée pour une production rapide et simplifiée en utilisant un minimum de ressource première.
Category Archives: ZZ Liens
Historique de la baïonnette KCB-77
Dans les années 70, la société néerlandaise NWM (Nederlandse Wapen-en Munitie Fabriek) «De Kruithoorn» a développé le programme «Post-70 Soldier». L’intention de ce programme était de doter le soldat moderne de meilleures armes, qui étaient bien sûr toutes fabriquées par NWM. La société néerlandaise NWM, qui a fermé ses portes en 1998, avait acquis une licence pour fabriquer le fusil d’assaut Stoner 63A1 (XM 22), la carabine (XM 23) et la MG (XM 207) et voulait le vendre dans le cadre de ce programme.
Le Stoner 63, aussi connu sous le nom de XM22/E1, est un système d’armes modulaire américain conçu par Eugene Stoner au début des années 60. Il a été produit par Cadillac Gage et utilisé en nombre très limité au Viêt-Nam par les membres des Navy SEALs des États-Unis et plusieurs agences d’application de la loi.
Henk Visser (célèbre collectionneur d’armes international), qui était l’un des membres du conseil d’administration de la NWM, a contacté la société Eickhorn pour fabriquer une baïonnette ayant la même fonctionnalité que la baïonnette russe (des séries AKM). Le résultat de cet effort combiné est une nouvelle baïonnette (OTAN) qui pouvait être fixée sur tous les systèmes d’armes Stoner 63A1, mais aussi sur le fusil M16.
La baïonnette KCB-70 (pour Knife-Cutter-Bayonet 1970), produite à 3 600 exemplaires pour le fusil Stoner modèle 63 jusqu’en 1971, peut être identifiée par le (logo NWM sous le logo écureuil d’Eickhorn).
En mai 1975, la Waffenfabrik AG Carl Eickhorn a fait faillite, ses installations de production ont été ré-achetée en 1976 par GMS. Lors de cette opération, GMS a aussi acquit la marque Carl Eickhorn (écureuil), elle a fermé ses portes en 1981. Ces baïonnettes et fourreaux sont identiques aux 3 600 exemplaires de (NWM Eickhorn KCB-70), seul le marquage sur la lame est différent.
L’entreprise (AES) A. Eickhorn GmbH & Co. a été fondée en 1976 par Annette Eickhorn et elle était dirigée par Jörg Eickhorn. Cette entreprise, concurrente de GMS a développé sa propre marque, trois hexagones contenant les lettres «A», «E» et «S.», pour rappel, de 1976 à 1981, GMS était propriétaire exclusif de la marque de l’écureuil.
En 1981, l’entreprise GMS fait faillite. La marque de l’écureuil et les autres stocks de GMS ont été acquis par E. & F. Hörster GmbH & Co. AES a obtenu une licence d’utilisation de la marque de l’écureuil de Hörster (1982-83). La licence n’était pas exclusive, AES et Hörster utilisaient donc la marque de l’écureuil en même temps (AES uniquement sur les baïonnettes et les couteaux de combat, Hörster pour les épées et les sabres). Bien qu’ayant obtenu une licence pour la marque de l’écureuil, AES a également continué à utiliser la marque AES-hexagones.
AES a produit des baïonnettes G3 pour la Bundeswehr et pour l’exportation, des copies de la baïonnette FAL de type C, et de la baïonnette M7 qui comportaient une poignée monobloc.
AES a fabriqué de nombreuses variantes du KCB-77 avec une formulation plastique améliorée et le système de coupe-fil breveté Eickhorn. Elle a élargi le nombre de sous-types KCB-77 pour permettre l’utilisation de la baïonnette avec une large gamme de fusils dans le monde entier.
Norme pour les baïonnettes de type KCB-77 :
KCB-77 M1 était pour le M16
M2 était pour le FN-FAL
M3 était pour le G3
M4 était pour la M1 Carabine US
M5 était pour les fusils d’assaut SIG
M6 était pour le Mauser 98
M7 était pour l’AKM
Category Archives: ZZ Liens
US M7
Pommeau rond du modèle US M4
Pommeau carré du modèle US M7
Le pommeau du modèle M7 hérité du M4, est constitué d’un système de verrouillage à l’arme simplifié utilisant deux crochets maintenus par deux goupilles cylindriques, articulés par ressort de compression. Par rapport au pommeau du M4, le pommeau du M7 est muni d’une rainure un peu plus large et de crochets plus imposants améliorant ainsi la préhension pour le verrouillage avec des gants, ce système sera utilisé également sur les M9.
Category Archives: ZZ Liens
Karabiner 98A.Z
Carabine 98A.Z (photos trouvées sur internet)
- Longueur : 1,1 m
- Masse à vide : 4 kg
- Canon : 60 cm
- Magasin : 5 cartouches
- Munition : 7,92 x 57 mm Mauser
Ce modèle est une version courte du fusil Mauser G 98. Il sera adopté à partir de 1907 sous l’appellation A.Z (A pour tenon de baïonnette et Z pour la présence d’un quillon permettant la mise en faisceaux). Il se caractérise par un levier d’armement coudé et un fût qui se prolonge au-delà de l’embouchoir jusqu’à la bouche du canon. La hausse toboggan est conservée et le guidon est monté sur une embase qui comporte deux oreilles de protection.
Le 29/07/24
Category Archives: ZZ Liens
Fusil T 1938
Fusil converti en 1935 en 8×57 mm Mauser nommé T 38

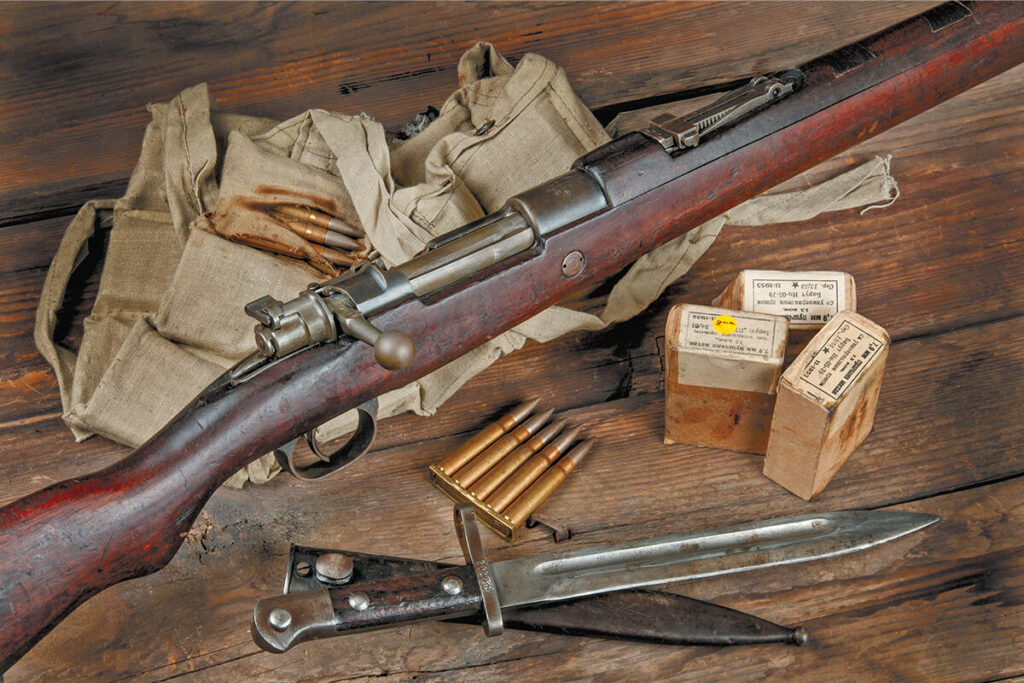

Modèle T 38 construit neuf (photos trouvées sur internet)
Le fusil modèle T 38 n’est pas la désignation officielle utilisée par l’armée turque mais plutôt une désignation que les importateurs américains lui ont attribué.
La République turque a mis à jour ses vieux fusils avec une configuration commune communément appelée le modèle 1938 et le tout en 8×57 mm Mauser. Tout en commençant les conversions vers 1935, tout fusil converti à cette norme est communément appelé modèle 38. Il semble que tous les anciens fusils devenus obsolètes aient été converti en 8 mm, y compris les Gew.88, Gew.98, 1893 et 1903.
Comme la Turquie est restée neutre pendant la Seconde Guerre mondiale, elle a commencé à assembler ses propres fusils T 38 à partir de pièces accumulées. Bien que peu de choses soient publiquement connues à ce sujet, il semble que tous les fusils turcs assemblés durant cette période portent la marque K. Kale, pour l’arsenal où ils ont été assemblés. Il semble également être le cas que, pour la première fois, des récepteurs et des pièces ont été fabriqués en Turquie et assemblés à partir de 1940.
