Longueur : 337 mm
ø interne de la douille : 22 mm
Poids : 440 g
Armement : fusil CETME B,C, FR7, FR8
Fixation : au dessus du canon
Valeur : €€
Rareté :
Cette baïonnette-outil, conserve le profil atypique de la lame du modèle 1941, mais le profil de la lame ne lui permet pas d’être utilisée comme poignard, alors que la majorité des poignards-baïonnettes conçus au début des années 60 le pouvait.
CETME est l’acronyme de Centro de Estudios Técnicos de Materiales Especiales (Centre d’Études Techniques des Matériaux Spéciaux). CETME était l’établissement de conception et de développement du gouvernement espagnol où le concepteur allemand, Ludwig Vorgrimler, a modifié le fusil d’assaut allemand StG45 (M) pour créer le CETME.
Poinçon de l’entreprise Nationale de Santa Barbara à Tolède et de l’Instituto Nacional Industria (INI)
Santa Barbara National Company
En 1949, l’Institut national de l’industrie (INI) créa le Centre d’études techniques sur les matériaux spéciaux (CETME), chargé de la recherche et du développement des armes. En 1960, l’INI a créé la Société par actions de la Société nationale des industries militaires de Santa Barbara, chargée de la fabrication et de la commercialisation d’armes pour les forces armées. Le premier président de la compagnie nationale Santa Barbara était le lieutenant général Juan Antonio Suanzes.
Santa Bárbara Sistemas a été achetée au gouvernement espagnol par General Dynamics Corp. en 2001.
Usine d’armes de Tolède (1761-1996)
A partir des années 1960, l’usine d’armement de Tolède commence à devenir obsolète, le nombre de travailleurs est réduit au cours des décennies suivantes, jusqu’à sa fermeture définitive en 1996.
Vue détaillée d’un porte-baïonnette d’un fusil FR8
La poignée monobloc en plastique noir quadrillé enveloppe complètement la soie. Le système de fixation à l’arme est semblable au M-1892 français, le tenon du porte-baïonnette pénètre à l’intérieur du pommeau évidé, le verrouillage s’effectue grâce à un bouton poussoir. Le pommeau droit et la croisière sont fixés à la soie par (2×2) petits rivets bombés. Toutes les parties métalliques de la baïonnette sont peintes en noir.
La lame assez robuste, contrairement au modèle 1941 est dépourvue de gouttière sur chaque face.
Elle porte à gauche prés de la croisière un matricule : ET (Ejército de Tierra) ou FN (fuerza Naval ?) suivi de cinq chiffres et d’une lettre. Sous ce matricule, le poinçon de l’usine de Santa Barbara.
Poinçon de l’armée de terre (épée)
Poinçon de la marine (ancre)
A droite, elle porte le poinçon de l’armée de terre (épée), ou celui de la marine plus rare (ancre).
La chape est maintenue sur le corps par sertissage
Le fourreau est constitué d’un corps en plastique moulé vert, avec trou à l’extrémité permettant à l’eau de s’évacuer, un orifice est prévu pour le passage du lacet de maintien. La cornière à l’arrière servant de point d’appui à la suspension attelée est fixée à la chape par deux petits rivets, ou par points de soudure électrique. La suspension en coton tissé avec (probablement lors de l’entrée de l’Espagne dans l’OTAN) ou sans double crochet, est maintenue sur la cornière à l’arrière par deux gros rivets plats. La sangle utilisée pour le maintien de la baïonnette qui se verrouille grâce à un bouton pression est fixée à l’aide d’un gros rivet plat sur la suspension.
Il existe également un modèle destiné au Guatemala, voir Guatemala M-1969.
Avis personnel sur l’attrait de ce modèle :
Ce modèle pas très onéreux, assez robuste, est idéal pour débuter une collection.
Le 14/02/21.
Baïonnette modèle C (M-1969) « N 260 »
avril 7th, 2022
Longueur : 337 mm
ø interne de la douille : 22 mm
Poids : 390 g
Armement : fusil CETME C
Fixation : au dessus du canon
Valeur : €€€
Rareté :
Les fusils modèle C et baïonnettes CETME adoptés en 1969 pour le Guatemala ont été fabriqués à l’usine nationale de Santa Barbara de Industrias Militares (en anglais, National Business, Santa Barbara Military Industries) à Tolède, en Espagne. Voir (Baïonnette modèle CETME).
La poignée monobloc en plastique noir mat lisse enveloppe uniquement le dessous de la soie, elle est maintenues par deux vis et écrous. Le système de fixation à l’arme est semblable au modèle 1892 français, le tenon du porte-baïonnette pénètre à l’intérieur du pommeau évidé, le verrouillage s’effectue grâce à un bouton poussoir. Contrairement au modèle espagnol, le pommeau oblique est brasé à la soie de manière classique, la croisière fixée par deux gros rivets soigneusement abrasés. Toutes les parties métalliques de la baïonnette sont phosphatées.
Marquage à gauche de la Fabrique Nationale de Tolède, couronne sur « FNT » Marquage à droite, poinçon de l’entreprise Nationale de Santa Barbara à Tolède
La lame plus effilée que le modèle espagnol est pourvue d’une gouttière sur chaque face comme pour le M-1941.
La chape est maintenue sur le corps par sertissage
Le fourreau est constitué d’un corps en plastique moulé noir, sans trou à l’extrémité permettant à l’eau de s’évacuer, ni orifice pour le passage du lacet de maintien. La cornière à l’arrière servant de point d’appui à la suspension attelée est fixée à la chape par points de soudure électrique. La suspension en coton tissé, sans double crochet est maintenue sur la cornière à l’arrière par deux gros rivets plats. La sangle utilisée pour le maintien de la baïonnette qui se verrouille grâce à un bouton pression est fixée à l’aide d’un gros rivet plat sur la suspension.
Avis personnel sur l’attrait de ce modèle :
Avec son profil de lame atypique, ce modèle du fait de sa rareté possède un attrait dans une collection.
Le 27/04/21.
Baïonnette modèle MAS 49/56 « N 275 »
avril 2nd, 2022
Longueur : 344 mm
ø interne des deux bagues : 22 mm
Poids : 305 g
Armement : fusil MAS-49/56
Fixation : sous le canon
Valeur : €€
Rareté :
Cette première version, la plus rare fut produite de 1956 à 1959 à 40 000 exemplaires, critiquée suite à la faiblesse de la lame à la torsion, elle fut assez rapidement remplacée par la seconde version M-58 à lame plus courte donc plus rigide.
L’ajustage grossier de liaison des deux plaquettes caractérise ce modèle
La poignée est composée de deux plaquettes en plastique noir lisses, maintenues entre elles par deux vis et écrous fendus. Elle intègre un système de verrouillage à levier spécifique à ce modèle, particularité la croisière ainsi que le pommeau comportent une bague.
Les croisières des baïonnettes M-49/56 de fabrication privée portent une série de trois lettres. Selon le règlement de juillet 1955 (Note BF N° 67/55) l’année étant indiquée par une lettre, le A correspondant à 1955, donc E à 1959, les lettres RM ou HF sont des codifications de l’atelier de construction.
Personnellement, j’ai vu que les lettres codées de l’année (D ou E).
Comparatif entre la variante utilisée avec le fusil MAS 49/56 et la dernière variante utilisée avec le fusil FAMAS.
Toutes les baïonnettes fabriquées à partir de 1956 jusqu’à 1989 sont conçues de la même façon. Une tôle d’acier pliée qui intègre le levier de verrouillage et le ressort sert de liaison entre la lame et l’anneau arrière maté sur une pièce. La poignée est de constitution fragile (torsion) car elle est dépourvue de soie pleine.
En haut poignée du modèle pour FAMAS, en bas M-49/56 (seulement trois rivets sont peints)
Pour le modèle pour FAMAS, six points de soudure électrique sont nécessaires pour maintenir la pièce de liaison de la lame et de l’anneau, pour le M-49/56 la pièce est maintenue par quatre rivets.
En haut levier du modèle pour FAMAS, en bas M-49/56
Les leviers de verrouillage des deux modèles sont identiques (pas plus proéminent pour le FAMAS), l’encoche où se loge le ressort qui est un peu plus large pour le modèle pour FAMAS.
En haut plaquette droite du modèle pour FAMAS, en bas M-49/56
Les plaquettes sont de constitution identique, sauf la partie en contact pour le bloquage de la goupille amovible du levier de verrouillage (ronde ou rectangulaire).
Poignée d’un M-49/56
Détail du mécanisme de la poignée de la première variante utilisée à partir de 1956.
La lame sans marquage, de finition phosphatée (de longueur 218 mm, épaisseur 4,5 mm) est de type US M4. L’usinage réalisé sur les deux tiers du contre-tranchant à l’extrémité l’amincit et cela a pour conséquence de réduire sa résistance mécanique à la torsion.
Encoche de maintien de la lame dans la cuvette
Le fourreau métallique de finition phosphatée épouse la forme de la lame, de ce fait la cuvette est dépourvue de ressort interne inutile, seule la baïonnette MAS-49-56 peut s’y loger. Un trou à l’extrémité permet à l’eau de s’évacuer.
Les marquages du M-49/56 du constructeur (RM ou HF) se situent à l’arrière du corps.
Le porte-fourreau attelé interchangeable en cuir, fixé sur la cuvette par quatre rivets en laiton ou en acier peut être de couleur jaune-kaki, ou vert. Il est pourvu du double crochet de type US afin de s’adapter au ceinturon en toile style US. Il est possible, si il n’est pas effacé, d’apercevoir le code fabricant, et quelques fois l’année de fabrication sur la sangle de fermeture.
Avis personnel sur l’attrait de ce modèle :
Pour un prix raisonnable, une cinquantaine d’euros, cette version plus rare que le M-58, est indispensable dans une collection.
Le 04/03/21.
Baïonnette modèle 58 « N 275 »
avril 2nd, 2022
Baïonnette accompagnée d’un casque M-51
Longueur : 325 mm
ø interne des deux bagues : 22 mm
Poids : 315 g
MAS 49/56
Armement : fusil MAS-49/56 ou FAMAS
Fixation : sous le canon
Valeur : €€
Rareté :
Ce modèle produit après 1958, le plus courant mesure environ 20 mm de moins que la première version. Critiquée suite à la faiblesse de la lame à la torsion, la première version fut assez rapidement, remplacée par la seconde à lame plus courte donc plus rigide.
La mise en fabrication du M-58 a été décidée en septembre 1958 avec un délai de plusieurs mois pour la mise en fabrication en manufacture Nationales (MAS et MAT) le M-49/56 ayant continué à être fabriqué avec des pièces de stock pendant les premiers mois de l’année 1959 notamment pour les fourreaux qui sont interchangeables pour les deux modèles de baïonnettes.
Le marquage MAT (Manufacture d’arme de Tulle), et F (1960)
La poignée du M-58 est d’aspect identique à la première version M-49/56 et celle qui l’a précédée modèle pour FAMAS.
Les croisières de fabrication privée d’avant 1959 peuvent être marquées D-RM, E-RM ou D-HF. Selon le règlement de juillet 1955 (Note BF N° 67/55) l’année étant indiquée par une lettre, le A correspondant à 1955, donc E à 1959, les lettres RM ou HF sont des codifications de l’atelier de construction. A partir de 1958, les baïonnettes ont été assemblées dans deux manufactures d’armes nationales, à la MAS (MAS au dessus des deux derniers chiffres de l’année) ou à la MAT (MAT au dessus de la lettre code de l’année).
La lame sans marquage de finition phosphatée (de longueur 200 mm, épaisseur 4,5 mm) est de type US M4.
Comparatif, en haut M-58, en bas M-49/56
Exemples de marquages codés (MAT F=1960) et (E=1959, RM)
Fourreau M-58
Le fourreau métallique du M-58 de finition phosphatée épouse le profil de la lame, de ce fait la cuvette est dépourvue de ressort interne inutile, les deux versions de la baïonnette (MAS-49/56 ou MAS-58) peuvent s’y loger, l’inverse n’est pas possible. Pour des raisons d’interchangeabilité entre la première et la seconde version de la baïonnette sa longueur est restée identique. Un trou à l’extrémité permet à l’eau de s’évacuer.
Les marquages du M-58 du constructeur se situent à l’arrière du corps, MAS (MAS au dessus des deux derniers chiffres de l’année) ou MAT (MAT au dessus de la lettre code de l’année).
Le porte-fourreau attelé en cuir est identique à la première version du fourreau M-49/56.
Période d’utilisation :
Utilisées durant les Guerres d’Algérie, et encore actuellement avec le Famas. La baïonnette du FAMAS en fait, un modèle 58 ne diffère que par le marquage situé à droite sur le plat de la lame.
Avis personnel sur l’attrait de ce modèle :
Pour un prix raisonnable, une quarantaine d’euros, cette version moins rare que celle utilisée officiellement avec le FAMAS, est indispensable dans une collection.
Remarques perso :
Merci à Mr P. Renoux pour ses précieuses informations complémentaires.
Le 02/03/21.
Baïonnette modèle 1891 de cavalerie « N 276 »
avril 1st, 2022
Longueur : 375 mm
Armement : carabine M-91 Mannlicher Carcano
En 1893, un nouveau modèle nettement plus court et plus léger (910 mm et 3,16 kg) que le M-1891 réservé à l’infanterie est conçu, il sera officiellement appelé « Musket Mod.91 » pour la cavalerie.
Il existe trois systèmes de fixation de la baïonnette à l’arme.
Vue de dessus
Vue de dessous
La lame en forme de T, de très bonne qualité (acier), comporte deux gouttières sur chaque face, son dos est légèrement arrondi, son extrémité est pointue.
Période d’utilisation :
Cette baïonnette a été utilisée durant la Première et la Seconde Guerre mondiale.
Le 17/06/22.
Baïonnette modèle 1889 « N 280 »
avril 1st, 2022
Longueur : 349 mm
Armement : fusil 1889-1910, système Krag-Jørgensen M1894
Valeur : €€€ €€€
Rareté :
Ces baïonnettes-couteau dont la lame est forgée d’une seule pièce, peuvent être de fabrication allemande ou danoise.
Plaquettes en bois maintenues par deux rivets en laiton soigneusement abrasés
L’arrière du pommeau porte généralement un marquage régimentaire
Plaquettes en cuir très fragiles maintenues par rivets en acier
La poignée atypique de ce modèle est très courte (très peu fonctionnelle), deux types de plaquettes ont été utilisés : en cuir de 1890 à 1893, en bois de 1893 à 1915. La finition d’ensemble de la baïonnette peut être le plus souvent polie brillant ou chromée.
La lame très courte pour l’époque est pourvue d’une gouttière sur chaque face sur chaque face.
Tous les M-1889 avec poignées en cuir portent les noms de fabrication « Alex Coppel Solingen » ou « WK & C ». Les baïonnettes avec poignées en bois peuvent également être marquées: « Hærens Tøjhus », « Hærens Rustkammer », « HVV KØBHVN » ou « RKV KØBHVN ».
La chape dépourvue de ressort interne comporte un sytème de verrouillage à crochet
Le fourreau en cuir noir est pourvu de garnitures en acier.
Remarques perso :
Merci à Daniel pour certaines photos car je ne possède pas ce modèle. Hélas …
Le 11/02/21.

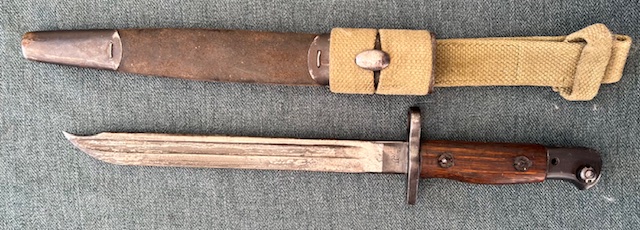

Baïonnette courte P-1907 « N 290 »
mars 31st, 2022
Longueur : 352 mm
ø interne de la douille : 16,5 mm
Armement : fusil Lee-Enfield
Valeur : €€€ €
Rareté :

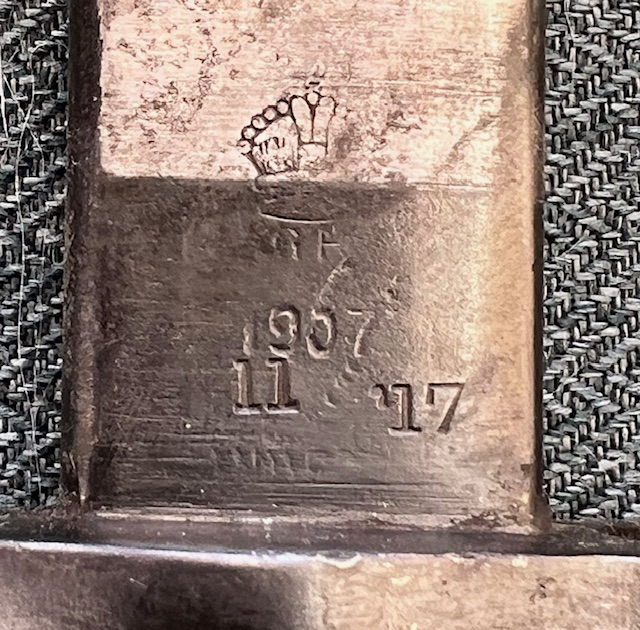

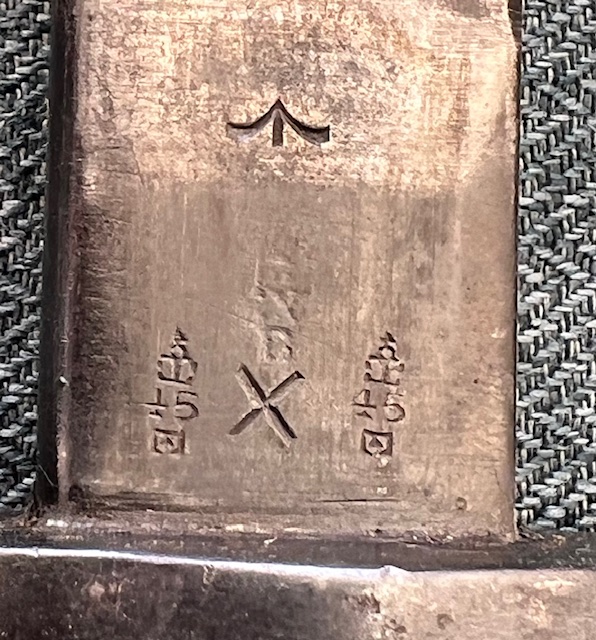

Faute de documents, il m’est impossible actuellement de savoir pour quelle(s) raison(s) a eu lieu cette modification. Parmi les millions de baïonnettes SMLE P-1907 produites pendant les deux guerres mondiales au Royaume-Uni, en Inde et en Australie, seuls les Australiens ont officiellement considéré la baïonnette comme suffisamment digne d’être utilisée avec une lame modifiée.

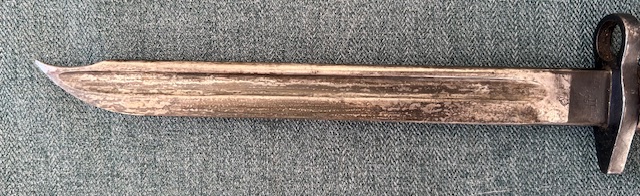

La lame après raccourcissement adopte un profil de coupe de style Bowie, cela évite de mettre en avant le point faible du creux de la gouttière.
Le fourreau de type P1907, utilisé pour cette variante est en cuir raccourci, avec garnitures métalliques à chaque extrémité, voir détails des (fourreaux P1907)
Le 24/08/25
Baïonnette modèle CETME L « N 294 »
mars 29th, 2022
Longueur : 355 mm
ø interne de la douille : 22 mm
Poids : 410 g
Armement : fusil CETME Modèle L
Fixation : au dessus du canon
Valeur : €€
Rareté :
CETME est l’acronyme de Centro de Estudios Técnicos de Materiales Especiales (Centre d’Études Techniques des Matériaux Spéciaux). CETME était l’établissement de conception et de développement de gouvernement espagnol où le concepteur allemand, Ludwig Vorgrimler, a modifié le fusil d’assaut allemand StG45 (M) pour créer le CETME.
Ancien poinçon de l’entreprise Nationale de Santa Barbara à Tolède et de l’Instituto Nacional Industria (INI), de la première version
Nouveau poinçon (SB) Santa Barbara, à Tolède et (INI) de la seconde version
Santa Barbara National Company
En 1949, l’Institut national de l’industrie (INI) créa le Centre d’études techniques sur les matériaux spéciaux (CETME), chargé de la recherche et du développement des armes. En 1960, l’INI a créé la Société par actions de la Société nationale des industries militaires de Santa Barbara, chargée de la fabrication et de la commercialisation d’armes pour les forces armées. Le premier président de la compagnie nationale Santa Barbara était le lieutenant général Juan Antonio Suanzes.
Santa Bárbara Sistemas a été achetée au gouvernement espagnol par General Dynamics Corp. en 2001.
Usine d’armes de Tolède (1761-1996)
A partir des années 1960, l’usine d’armement de Tolède commence à devenir obsolète, le nombre de travailleurs est réduit au cours des décennies suivantes, jusqu’à sa fermeture définitive en 1996.
Fusil d’assaut CETME L (photo trouvée sur internet)
La poignée monobloc ronde en plastique vert comporte onze rainures. Le système de fixation de la baïonnette à l’arme s’effectue grâce à un bouton poussoir spécifique à ce modèle. Le tenon du porte-baïonnette pénètre à l’intérieur d’une rainure verticale au pommeau qui comporte une partie mobile avec ressort de rappel, cette partie mobile est destinée à éviter l’intrusion des déchets. Toutes les parties métalliques de la baïonnette sont peintes en noir.
En haut seconde version, en bas première
Deux versions de ce modèle existent, la première comporte un pommeau et une croisière fixés à la soie par (deux fois deux) petits rivets bombés.
Pour la seconde la plus rare, le pommeau et la croisière sont fixés par deux goupilles creuses. Le pommeau ne comporte plus les quatre petits dégagement destinés à faciliter la mise en place correcte des rivets bombés, le coût de fabrication de la baïonnette en est ainsi un peu réduit. On peut remarquer le jeu plus important au niveau de l’ajustage du mécanisme mobile du verrouillage.
La lame assez robuste, mesurant 225 mm, dépourvue de gouttière, possède un profil simplifié à simple tranchant et contre-tranchant affûté sur environ un peu moins de la moitié de celle-ci.
Elle porte à gauche prés de la croisière un matricule : ET (Ejército de Tierra) ou FN (fuerza Naval ?) suivi de cinq chiffres et d’une lettre. Sous ce matricule, le poinçon de l’usine de Santa Barbara.
Poinçon de l’armée de terre (première version)
Poinçon de l’armée de terre (seconde version)
Poinçon de la marine (seconde version)
Sur le côté droit, elle comporte le poinçon de l’armée de terre (épée), ou plus rarement celui de la marine (ancre).
Le fourreau de la seconde version en bas, comporte deux renforts de consolidation sur la cornière
Le fourreau est constitué d’un corps en plastique moulé vert, avec trou à l’extrémité permettant à l’eau de s’évacuer, un orifice est prévu pour le passage du lacet de maintien. La cornière à l’arrière servant de point d’appui à la suspension attelée est fixée à la chape par deux petits rivets. La suspension en coton tissé munie de double crochet est maintenue sur la cornière par deux gros rivets plats. La sangle utilisée pour le maintien de la baïonnette qui se verrouille grâce à un bouton pression est fixée à l’aide d’un gros rivet plat sur la suspension.
Quelque fois, il est possible de trouver accroché à la bague, cette étiquette d’inventaire espagnole. Elle comprenait le numéro de nomenclature OTAN du modèle : 1095-33-000-0293, la description: Cuchillo-Bayoneta (couteau-baïonnette), et le n° de série propre à la baïonnette ET 35243 A.
Période d’utilisation :
Très courte, le modèle L du fusil CETME n’était pas apprécié et son rendement aurait été médiocre pendant la guerre du golfe Persique de 1990 à 1991. Les tentatives faites après la guerre pour réduire les coûts de production ont exacerbé les problèmes du fusil, ce qui a conduit à l’adoption du fusil Heckler & Koch G36 en 1999 et à la retraite précipitée du CETME Model L.
Avis personnel sur l’attrait de ce modèle :
Longtemps resté introuvable, ce modèle qui a fait son apparition dans les surplus il y a peu de temps est idéal pour débuter une collection.
Le 31/10/19
Baïonnette expérimentale M-59 pour fusil Garand « N 304 »
mars 27th, 2022
Longueur : 360 mm
ø interne de la douille : 16 mm
Poids : 425 g
Armement : fusil Garand M1
Valeur : €€€ €
Rareté :
Cette très rare baïonnette de fabrication très soignée a été produite en Italie pour être utilisée avec un fusil Garand. Elle ne comporte aucun marquage et n’a jamais été utilisée par aucune force armée. Par rapport au modèle US M1, son mode de fabrication est grandement simplifié.
Croisière fixée à la soie par deux rivets soigneusement abrasés
Mécanisme de verrouillage complexe de la baïonnette US M1
La poignée est constituée d’une soie non évidée qui ne comporte pas le mécanisme de verrouillage à levier de la baïonnette US M1. Le pommeau droit avec un verrouillage classique à ressort intégré de type 98, est fixé à la soie par brasure. Les plaquettes de taille réduite en plastique finement quadrillé, sont maintenues entre elles par vis et écrous fendus, elle recouvre le dessous de la soie. La croisière en acier forgé, du fait de sa constitution est beaucoup plus résistante à la torsion que celle du modèle US M1. Toutes les parties métalliques de la baïonnette sont entièrement phosphatées.
La lame soigneusement usinée comporte sur chaque face une gouttière de forme arrondie, son extrémité est en forme de pointe de lance avec un contre-tranchant légèrement affûté sur environ 50 mm.
Le fourreau entièrement peint en vert est muni d’un corps de type US M7. La chape en tôle d’acier dépourvue de marquage, sans pattes de verrouillage sur le fourreau (inutiles), comporte un double crochet de style US.
Avis personnel sur l’attrait de ce modèle :
Cette baïonnette du fait de sa constitution atypique, fait partie des très rares modèles qu’il ne faut absolument pas laisser passer.
Le 04/05/21.
Baïonnette modèle SP.1 « N 304 »
mars 27th, 2022
Longueur : 360 mm
ø interne de la douille : 22 mm
Armement : fusil Beretta BM-59 sous licence
Valeur : €€€ €
Rareté :
Cette baïonnette a été fabriquée au début des années 1960 à l’usine d’armes de Bandung à l’ouest de Java.
Variante avec plaquettes en plastique
L’ajustement du système de verrouillage est très aléatoire
Les plaquettes recouvrent le dessous de la soie
Afin de simplifier le système de verrouillage, celui-ci est composé d’une vis et d’une pièce taraudée
La poignée est munie d’un pommeau droit qui comporte une rainure en forme de T. Les fines plaquettes en bois exotique sont maintenues entre elles par vis à tête cruciforme et écrous. Certains exemplaires rénovés peuvent être équipés de plaquettes en plastique moins fragiles. Toutes les parties métalliques de la baïonnette sont entièrement phosphatées.
Marquage à droite du modèle SP.1 (Senapan Panjang 1= Long rifle 1)
Marquage à gauche (symbole de l’atome)
La lame de bonne qualité comporte sur chaque face une gouttière de forme arrondie, son extrémité est en forme de pointe de lance avec un contre-tranchant légèrement affûté sur environ 45 mm.
Le fourreau en acier comporte une cuvette avec ressort interne maintenue sur le corps par brasure et un petit rivet de suspension atypique, son extrémité est percée.
Le porte-fourreau utilisé avec ce modèle est de type P-1937, en toile de couleur brune, à double boucle et passant fixe.
Le 06/05/21.
