L’Espagne

Voici une partie des principaux fusils utilisés par ce pays :

vetterli 187087-1

vetterli 187087-2Fusil modèle 1870-87 Vetterli-Vitali

Le modèle M1870 Vetterli italien en calibre d’origine 10,35 x 47R à été modifiée en 1887 par rajout d’un boitier magasin chargeur de 4 cartouches. Une grande partie de ces armes devenues obsolètes ont été envoyées en Russie tsariste. Une fois la Révolution bolchevique de 1917 terminée, elles ont fini leurs carrière dans les années (1936-38) aux mains des Républicains dans la guerre civile espagnole.

mauser-espagnol

1893-spanish-mauser-1Photo trouvée sur internet

Le fusil Mauser modèle 1893 à verrou rotatif de calibre 7 x 57 mm, est considéré par beaucoup comme l’une des armes à feu les plus révolutionnaires de l’histoire et en avance sur son époque. Le fusil Mauser a vu quelques petites améliorations de sa conception par le biais de son service. Il sera utilisé par presque tous les pays au début du 20 ième siecle et pendant la seconde guerre mondiale. Même aux normes d’aujourd’hui, il est considéré comme extrêmement précis à côté des armes à feu modernes. Presque tous les fusils à verrou rotatif et à magasin incorporé de 5 coups produits aujourd’hui reprennent une certaine conception de base du Mauser.
L’Espagne a contracté Mauser Loewe Berlin pour produire ces fusils pour toute leur armée au début des années 1890. Le Mauser devait remplacer les fusils obsolètes comme le Remington Rolling Block. Le Mauser plus tard a brillé et a gagné une réputation infâme pendant la guerre hispano-américaine à Cuba. La bataille de San Juan Colline serait la plus célèbre bataille de la guerre hispano-américaine, ainsi que d’être le point de tournant de la guerre.
Le 01 juillet 1898, les soldats espagnols au nombre de 800, ont réussi à tenir une colline et résister durant deux jours face à 15 000 soldats américains armés de fusils Krags et Springfield Trapdoor. Le résultat final était presque désastreux pour les américains, 200 soldats étaient morts et 1 100 étaient blessés, les espagnols comptaient seulement 58 morts et 170 blessés.

Aux livraisons allemandes du début succède une production locale répartie entre les arsenaux d’Oviedo, de Tolède, de la Corogne et de Catalogne. Y sont notamment fabriqués :

  • Un fusil d’infanterie modèle 1893.
  • Une carabine à fût long modèle 1895.
  • Un mousqueton modèle 1913 auquel succède un modèle 1916.

En 1943, est créée une arme proche du Mauser Kar 98k et de même calibre. Elle en diffère seulement par :

  •  Le garde-main qui encadre la hausse
  •  Le mode de fixation de la bretelle
  •  Le tenon de baïonnette

Dans les années soixante, des carabines modèle 1916 et 1943, sont transformées en calibre 7,62 mm NATO. On en profite pour les équiper d’une hausse à disque vertical rotatif, raccourcir le canon et le munir d’un cache-flamme. L’arme est également aménagée pour qu’elle puisse recevoir la baïonnette du fusil d’assaut CETME. Ces modèles sont respectivement appelés FR7 et FR8.

FavorPistolet mitrailleur Rexim Favor MK IV (photo trouée sur internet)
Calibre 9 x 19 mm Luger / Parabellum
Poids 3,8 kg à vide
Longueur (stock fermés / ouverts) 610/870 mm
La longueur du canon 340 mm
Cadence 600 coups par minute
Capacité du chargeur 32 coups

Le pistolet mitrailleur PM Rexim Favor MK IV a été développé dans les années 1950 par la société suisse Rexim SA. Certaines sources affirment que cette arme a été conçue en France, mais ses plans ont été volés à la manufacture d’armes de Tulle et raportés en Suisse. La production de cette arme a été confiée à la société espagnole La Corogne, bien que toutes les ventes ont été traitées par la société suisse. Environ 5 000 de ces armes ont été fabriquées entre 1955 et 1957, mais ne trouvant aucun preneur la production cessa prématurément. Au cours des années 1960, jugé trop compliqués seule la Turquie aurait acquit ses PM (nommé modèle 68), mais pas avec la baïonnette de type MAS 36.

OLYMPUS DIGITAL CAMERAFusil d’assaut CETME modèle CEspagne cetmeFusil d’assaut CETME modèle B (photos trouvées sur internet)

Le nom CETME est un acronyme pour Centro de Estudios Técnicos de Materiales Especiales, (Centre d’Etudes Techniques de Matériels Spéciaux), un établissement gouvernemental de développement et de désign espagnol situé à Madrid. Le fusil CETME, qui a été initialement mis à l’essai avec d’autres calibres, mais finalement chambré au calibre (7,62 x 51 mm OTAN), a été conçu principalement par l’ingénieur allemand, Ludwig Vorgrimmler, qui a basé son modèle à la fin de la Seconde Guerre mondiale sur le fusil d’assaut prototype allemand, (STG45). Le Sturmgewehr 45 était un prototype de fusil d’assaut développé par Mauser pour la Wehrmacht à la fin de la seconde Guerre Mondiale, utilisant un mécanisme à action retardée.

Fabriqué en Espagne à partir de 1957, le CETME a servi de modèle pour la série de fusil de combat G3 allemande Heckler & Koch. Le CETME offre un fonctionnement blowback, qu’il partage avec beaucoup d’armes allemandes. Blowback est un système d’exploitation pour l’auto-chargement des armes à feu qui obtient l’énergie du mouvement du boîtier de la cartouche lorsqu’il est poussé vers l’arrière par l’ expansion des gaz créés par l’allumage de la charge propulsive.

Le fusil CETME a été fabriqué en trois modèles, A, B et C.

En 1958 CETME introduit un design légèrement amélioré du modèle A, connu sous le nom de modèle B ou model 58. Ce fusil a été conçu pour tirer de la munition  (7,62 x 51 mm) à charges réduites, mais il pouvait aussi tirer de la munition (7,62 mm) standard de l’OTAN,

Le 28 Avril 1964, le modèle C est officiellement adopté par l’armée espagnole, la Marine et la Force aérienne. Ce fusil était destiné à tirer qu’une seule munition  (7,62 x 51 mm OTAN) de pleine puissance. Ses principales améliorations ont été le remplacement du garde-main en acier par du bois (plus léger), système de visée amélioré, suppression du bipied fixe (détachables séparées) et le plus important, modification de la chambre cannelée pour améliorer l’extraction des cartouches dans un environnement aux conditions rudes. La production du modèle C a cessé en 1976, et dans les années 1980, il avait été progressivement remplacé par son dérivé le fusil d’assaut  CETME Modèle l de calibre (5,56 x 45 mm).

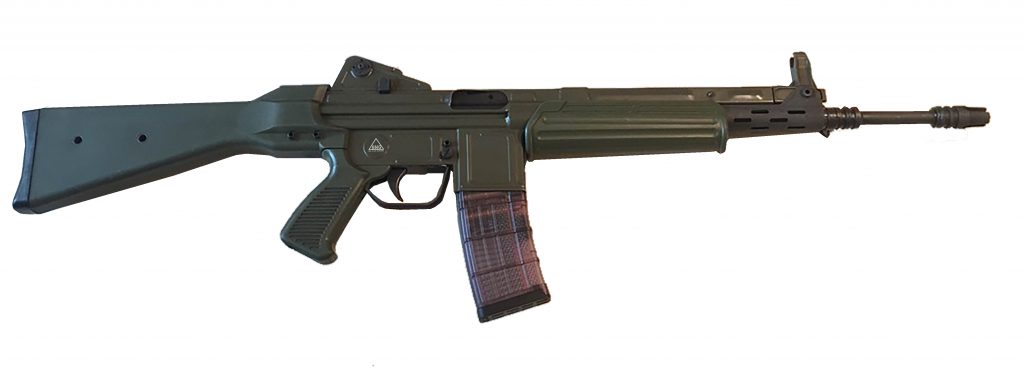

CETME L espCETME baio LFusil d’assaut CETME L (photos trouvées sur internet)

Le CETME Modèle L est un fusil d’assaut développé à la fin des années 1970 au (Centre d’Etudes Techniques de Matériels Spéciaux), un établissement gouvernemental de développement et de désign espagnol. Le fusil conserve la plupart des éléments de conception éprouvés et utilisés auparavant dans sa série modèle A, B et C (voir modèle B et C).

Il est muni d’une crosse, une poignée pistolet et un garde-main en plastique à haute résistance. Le modèle L possède également une hausse à tambour (100-400 m) protégé par des oreilles triangulaires et une hausse réglable à planchette. Le guidon à lame est abrité par un tunnel. Le chargeur légèrement cintré est emprunté au M 16.

Fabriqué à 100 000 exemplaires par la Empresa Nacional Santa Barbara, le modèle L est chambré pour la cartouche de calibre (5,56 x 45 mm). La production en série débuta en 1984 jusqu’en 2 000, et les premières armes furent livrées en 1987. Comme pour la plupart des FA de petit calibre, la portée efficace se limite à 400 m. Il  existe une version raccourcie dite LC munie d’une crosse rétractable. Jugé peu fiable, il a été retiré du service au bénéfice du HK G36E allemand (également produit sous licence par la Empresa Nacional Santa Barbara).

Voici une partie des principales baïonnettes utilisées par ce pays :

Modèle 1893, 1913, 1941, type 84-98, CETME .

Category Archives: Espagne

Baïonnette modèle CETME L

CETEME L 01

CETEME L 02N° de série et poinçon de l’arsenal de ToledoCETEME L 03

CETEME L 04

Modèle : CETME L
Armement : fusil CETME Modèle L
Fixation : au dessus du canon
Longueur : 355 mm
ø de la douille : 22 mm
Valeur :  €€
Rareté :  che1valierche1valierche1valierche1valier
Remarques :
Ce modèle (le tout dernier produit par l’arsenal de TOLEDO) peu courant (100 000 ex de 1984 à 2000) est de fabrication robuste et trés soignée. La lame de type M4 phosphatée en noir, comporte obligatoirement un numéro de série et le poinçon de l’arsenal de TOLEDO d’un coté, et de l’autre dans ce cas une épée (armée de terre). Il existe deux autres versions surtout différentes au niveau du système de verrouillage et de la fixation de la douille par un ou deux rivets, destinées à la marine et à l’armée de l’air. Dans tous les cas le fourreau est identique au fourreau du modèle 1964.

Category Archives: Espagne

Baïonnettes pour fusil CETME

Deux versions de baïonnettes existent :

.

CETEME 69 002

cetme aMarque de fabrique de Toledocetme bInstituto Nacional de Industria (INI)CETEME L 07

CETEME 69 001Il existe 2 types de porte-fourreau : un muni de crochets de type US, et l’autre sans crochets.

Modèle : CETME 1964
Armement : fusil CETME B,C, FR7, FR8
Longueur : 337 mm
ø de la douille 22 mm
Valeur :  €€
Rareté :  che1valierche1valierche1valier
Remarques :
Cette baïonnette outil, entièrement bronzée conserve le profil de la lame du modèle 1941. Contrairement au modèle guatemaltais la lame légèrement plus épaisse ne possède pas de gouttière. Les plaquettes constituant la poignée en plastique noir brillant quadrillé sont parallèles au pommeau et à la croisière.

Le corps du fourreau  de couleur verte possède à son extrémité un lacet de maintien.

.

guetemala mle 69 001

cetme ex aCouronne sur « FN » (Toledo)cetme ex b

CETEME L 05

CETEME L 06

Modèle : CETME 1969
Armement : fusil CETME C
Longueur : 337 mm
ø de la douille 22 mm
Valeur :  €€€
Rareté :  che1valierche1valierche1valierche1valierche1valier
Remarques :
Ce modèle adopté par le Guatemala est beaucoup plus frêle que celui de l’armé espagnole, la lame moins épaisse sans numéro de série possède une gouttière. Les plaquettes constituant la poignée en plastique noir mat sont maintenues par deux vis et écrous, elles ne sont pas parallèles au pommeau.

Le corps du fourreau de couleur noir ne possède pas à son extrémité de lacet de maintien.

Category Archives: Espagne

Poignard de commando (Espagne)

Couteau 01

Couteau 02

Couteau 03



Modèle : ??
Armement : /
Longueur : 250 mm
Valeur :  €€€ €
Rareté :
 che1valierche1valierche1valierche1valier
Remarques :
Ce rare et réglementaire poignard bien peu fonctionnel de « commando » a été fabriqué à la FN de Toledo dans les années 1960 à 1970 avec de nombreux éléments de la baïonnette-machette 1941 (plaquettes coupées en 2 + vis de maintien).

couteau 04

Category Archives: Espagne

Baïonnette pour pistolet mitrailleur Rexim Favor MK IV

suisse favor 001

suisse favor 002

suisse favor 003

Modèle : Favor
Armement : PM Rexim Favor MK IV
Longueur :  290 mm
ø Douille : /
Valeur : €€€ €
Rareté : che1valierche1valierche1valierche1valierche1valierche1valier
Remarques :
La baïonnette originale de ce modèle est un clone de la baïonnette française Mas 36 à usinage de la lame simplifiée.

Category Archives: Espagne

Baïonnette modèle 1884-98

esport 01

esport 02

esport 03

export 04

export 05

Modèle : 1884-98 export
Armement : fusil Mauser modèle 43, Mauser court modèle 44
Longueur : 385 mm
ø Douille :  / mm
Valeur :  €€€
Rareté :  che1valierche1valierche1valierche1valierche1valier
Remarques :
Ce modèle fourni à l’Espagne, avec double poinçon du Waffenamt frappé sur l’arrière du pommeau, est en tout point de vue identique au modèle allemand. Il existe des modèles avec pare-flamme, celui-ci n’en possède pas. Sur la croisière sont inscrits les lettres et chiffre P.R.8 d’un côté et de l’autre une série de chiffres 63716 pour cet exemplaire. La lame est dépourvue de tout marquage ou code constructeur allemand, toutes les parties métalliques sont fortement bleuies.

Pour info, 200 000 fusils ont été fournis par l’Allemagne Nazie lors de la Guerre civile d’Espagne (1936-38), il est fort probable que ce modèle faisait partie du lot.

Category Archives: Espagne

Baïonnette modèle 43 standard espagnole sans garde

modèle 98 01
De crise modèle 43 03Modèle de stock non utilisé très bien préservé
De crise modèle 43 01
Grosse faiblesse au niveau de la poignée caractéristique de ce modèle
De crise modèle 43 04

De crise modèle 43 02

De crise modèle 43 05

fourreau espagne mle 43

Modèle : Baïonnette modèle 43 standard espagnole sans garde
Armement : fusil Mauser modèle 43, Mauser court modèle 1944
Longueur : 385 mm
ø de la douille : /
Valeur :  €€€
Rareté :  che1valierche1valierche1valierche1valierche1valier
Remarques :
De conception rudimentaire, grosse faiblesse au niveau de la poignée, cette baïonnette par ses dimensions et son aspect, ressemble au modèle allemand 1884-98. Les plaquettes, non compatibles avec le modèle allemand (beaucoup plus fines) peuvent être en bois ou en matière plastique de couleur rouge. La lame plus fine que le modèle allemand, fortement bronzée est légèrement déportée vers le bas. Sur une des faces de la croisière sont inscrits PR8, et sur l’autre un N° de série, le marquage PR8 peut aussi être inscrit sur la lame, mais ce n’est pas systématique. Le fourreau simplifié est dépourvu de cuvette, une lanière en cuir près de la croisière faisant office de tampon.

Category Archives: Espagne

Baïonnette standard espagnole avec Garde

modèle 43 01

Modèle Standard 01

Modèle Standard 02

Modèle Standard 03

Modèle Standard 04

Modèle : baïonnette standard espagnole avec Garde
Armement : fusil Mauser modèle 43, Mauser court modèle 1944
Longueur : 385 mm
ø Douille : mm
Valeur : €€€
Rareté :  che1valierche1valierche1valierche1valierche1valier
Remarques :
Cette baïonnette à lame courte fabriquée à l’arsenal de Tolédo était destiné à être employé avec le Mauser modèle 1943, mais il fût finalement employé sur Mauser court modèle 1944. Le Mauser modèle 1943 (clone du Mauser allemand 98k) ayant été pour sa part modifié afin de recevoir la baïonnette machette modèle 1941. Le pommeau incliné possède une rainure en forme de trèfle, la poignée est dépourvue de garde-flamme, le bouton de verrouillage au fusil à écrou est rond. Certain modèles possèdent des plaquettes en bois quadrillées comme la baïonnette machette modèle 1941. La lame poli brillant est du mème type que le modèle allemand 1884-98.

Category Archives: Espagne

Baïonnette-machette modèle 41

espagne mle 43 001 Baïonnette accompagnée d’un casque espagnol modèle Z 42espagne mle 43 002Insigne franquisteespagne mle 43 003

Machette 01

espagne mle 41 04Marquage de la fabrique nationale de Toledoespagne mle 41 blog 02

machette 02adaptateurespagne-mle-41-adaptateur.jpgMauser modèle 43 avec adaptateur

Modèle : baïonnette machette modèle 41
Armement : fusil Mauser modèle 1893, mousqueton d’artillerie modèle 1916, Mauser modèle 43 avec adaptateur
Longueur : 373 mm
ø Douille :  mm
Valeur :  €€
Rareté :
  che1valierche1valierche1valier
Remarques :
Cette baïonnette a été conçue pour remplacer la machette d’artillerie modèle 1907 dont elle conserve le profil de la lame. Elle fut très critiquée par ses utilisateurs, car peu fonctionnelle pour couper les végétaux et beaucoup trop lourde lorsqu’elle était fixée au bout du canon. Fabriquée à partir de 1941 après la Guerre civile espagnole (1936-38), elle s’adapte sur fusil Mauser modèle 1893, et mousqueton d’artillerie modèle 1916, elle peut également être utilisée sur le Mauser modèle 1943 avec adaptateur de type Ricchieri. Les plaquettes sont généralement en bois ou plus rarement en plastique lorsqu’elles ont été remplacées, dans ce cas toutes les parties métalliques de la baïonnette sont bronzées.

Category Archives: Espagne

Baïonnettes modèle 1870, raccourcies en 1916




italie-1916-05.jpg italie-1916-06.jpg
2 variantes de douilles existent : à gauche sans encoche, à droite avec encoche destinée à améliorer la fixation de la baïonnette au canon du fusil.

 Plusieurs types de profils de coupe de lame existentitalie-1916-08.jpg
Sur la croisière sont inscrits (2 lettres suivies de 4 chiffres) identiques au fusil, et sur la lame le nom du fabricant


Sur les fourreaux sont inscrits : le nom du fabricant, suivi de l’année
Porte-fourreau italien utilisé pour ce modèle

Modèle : 1870 raccourci en 1916
Armement : fusil M1870 Vetterli italien
Longueur : +/- 362 mm
ø Douille : 17,5 mm
Valeur : €€€ €
Rareté :  che1valierche1valierche1valierche1valierche1valier
Remarques :
Ces baïonnettes italiennes d’une longueur d’origine  de 436 mm ont été raccourcies à partir de 1916 pour être utilisées avec le fusil modèle 1870-1887 Vetterli-Vitali, arme en calibre d’origine modifiée en 1887 par rajout d’un boitier magasin chargeur de 4 cartouches. Une grande partie de ces armes devenues obsolètes ont été envoyées en Russie tsariste. Une fois la Révolution bolchevique de 1917 terminée, elles ont fini leurs carrière dans les année (1936-38) aux mains des Républicains dans la guerre civile espagnole.

La croisière de ces baïonnettes a conservé sa douille d’origine mais a perdu une partie de son quillon, toutes les parties métalliques ont été entièrement bronzées. Sur certains modèles, les plaquettes de la poignée en matière synthétique d’origine ont été remplacées par des plaquettes en bois durant la première Guerre Mondiale. Il est aussi possible de trouver deux variantes de longueurs de ressort de verrouillage, la plus courte étant la plus rare (voir Italie).
