Longueur : 251 mm
Armement : fusil Lee-Enfield n°4 MkI/ PM Sten MK 5
Valeur : €€
Rareté :
La plupart des exemples observés sont de fabrication américaine ou canadienne, ils furent utilisés par l’armée turque après la Seconde Guerre mondiale, principalement avec le PM Sten MK 5 (voir aussi Grande-Bretagne).
Matricule à 4 chiffres sur le côté gauche indiquant une utilisation turque
Ce modèle en cuir de fabrication turque, renforcé par quatre rivets en cuivre sur rondelles a été modifié pour équiper les fourreaux cylindriques des baïonnettes modèle n°4.
Le 20/02/25.
Baïonnette N°4 MKII « N 33 »
août 3rd, 2022
Longueur : 251 mm
ø interne de la douille : 15 mm
Photo trouvée sur internet
La version nord-américaine du Lee Enfield n°4 ( n°4 MK 1*) fut fabriqué à partir de 1942. Il en diffère par :
- Une plaque de couche en tôle emboutie.
- Une fabrication rendue plus simple pour l’aménagement de certaines pièces, l’arrêt de la tête de culasse est supprimé, ce qui modifie légèrement le mode de démontage.
- La hausse est du type Mark 2, 3 ou 4.
Sa fabrication a été réalisée en Amérique du Nord. En raison de son origine, ce fusil fut souvent appelé fusil canadien, largement utilisé par les Canadiens et par les troupes alliées équipées par les Britanniques, ce fusil ne fut pas réglementaire dans l’armée anglaise avant le 11 novembre 1946.
Ces fusils ont d’abord été montés avec des canons à cinq rayures, puis avec des canons à deux rayures aux Etats-Unis. Il existe des canons à six rayures produits après la guerre par le Canada.
Constructeurs: Long Branch Arsenal, Toronto (Canada), 910 000 exemplaires, le numéro de série intègre la lettre L.
Savage – Stevens Arms Corporation, Chicopee Falls, Massachussetts, 1 200 000 exemplaires avec la lettre C dans le numéro de série.

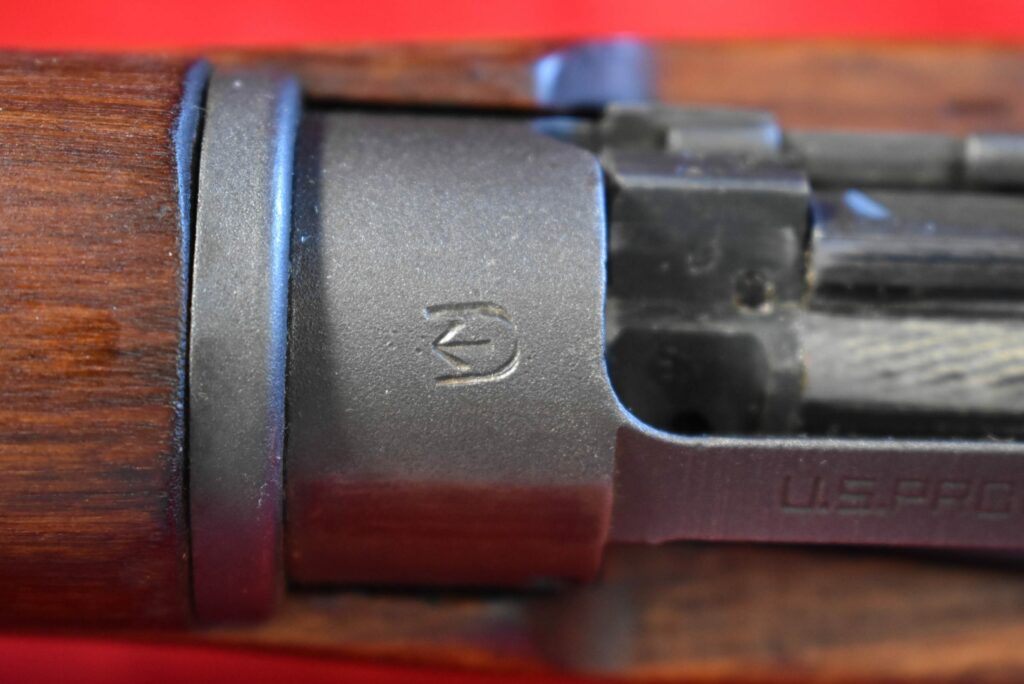

Les armes fabriquées aux U.S.A. portent, en plus des marquages traditionnels, la mention U.S. PROPERTY en application de la loi prêt-Bail.
Armement : fusil Lee-Enfield n°4 / PM Sten MK 5
Valeur : €€€
Rareté :
Environ 35 000 de ces exemplaires, fabriqués au Canada, voir baïonnette n°4 MK II ont été livrés avec leurs fusils à la Nouvelle-Zélande dans les années 1942-43.
Un n° de série inférieur à 35 000 et les initiales N flèche Z sont inscrites au crayon électrique.
Cet exemple a été utilisé en Nouvelle-Zélande pour équiper la 2ème Force expéditionnaire néo-zélandaise. Le 2ème NZEF s’est battue dans les théâtres nord-africains et européens dans le cadre de la 8ème armée britannique.
Le 06/05/20.
Baïonnette n°4 « N 33 »
août 3rd, 2022
Modèle : N°4 MKII ou MK2*
Longueur : 251 mm
ø interne de la douille : 15 mm
Armement : fusil Lee-Enfield n°4 MkI/ PM Sten MK 5
Valeur : €
Rareté :
Les forces gouvernementales grecques soutenues par les Britanniques, opposées aux communistes, ont reçu des quantités de fusils Lee-Enfield n°4 de calibre 303, par la suite, les USA ont fourni aux Grecs des fusils Springfield 1903 et Garand M1.

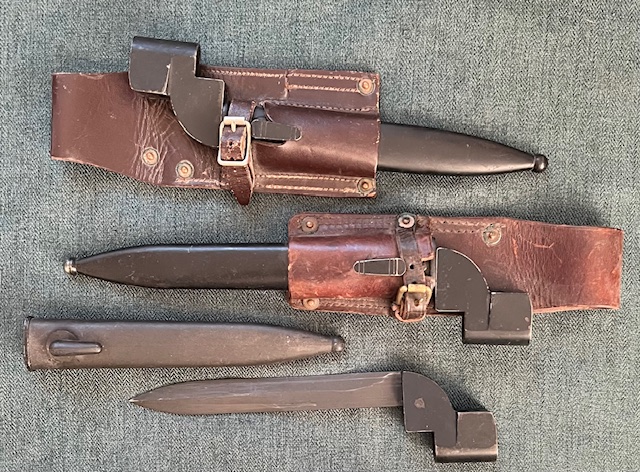

Le porte-fourreau en cuir naturel est spécifique à ce modèle, deux rivets en acier renforcent les coutures. Il est marqué «ΑΒΥΠ» qui sont les lettres grecques Alpha Beta Upsilon Pi, une abréviation pour Αποθήκη Βάσεως Υλικού Πολέμου (Entrepôt de la base du matériel de guerre).
Le 19/02/25.
Baïonnettes N°4 MKII fabriquées au Canada « N 33 »
août 3rd, 2022
Longueur : 251 mm
ø interne de la douille : 15 mm
Photo trouvée sur internet
Armement : version nord-américaine du fusil Lee-Enfield et PM Sten MK 5
La version nord-américaine du Lee Enfield n°4 (n°4 MK 1*) fut fabriqué à partir de 1942, elle en diffère par :
- une plaque de couche en tôle emboutie,
- une fabrication rendue plus simple pour l’aménagement de certaines pièces, l’arrêt de la tête de culasse est supprimé, ce qui modifie légèrement le mode de démontage,
- la hausse est du type Mark 2, 3 ou 4.
Sa fabrication a été réalisée en Amérique du Nord. En raison de son origine, ce fusil fut souvent appelé fusil canadien, largement utilisé par les Canadiens et par les troupes alliées équipées par les Britanniques, ce fusil ne fut pas réglementaire dans l’armée anglaise avant le 11 novembre 1946.
Ces fusils ont d’abord été montés avec des canons à cinq rayures, puis avec des canons à deux rayures aux Etats-Unis. Il existe des canons à six rayures produits après la guerre par le Canada.
Constructeurs
- Long Branch Arsenal, Toronto (Canada), 910 000 exemplaires, le numéro de série intègre la lettre L.
- Savage – Stevens Arms Corporation, Chicopee Falls, Massachussetts, 1 200 000 exemplaires avec la lettre C dans le numéro de série. Les armes fabriquées aux U.S.A. portent, en plus des marquages traditionnels, la mention U.S. PROPERTY en application de la loi prêt-Bail.
La division des biens du ministère de la Défense nationale a autorisé la construction de l’usine en 1940, pour surmonter la pénurie d’arme de l’usine américaine Stevens. Après avoir été transférée au ministère des Munitions et des Approvisionnements, une société d’État, Small Arms Ltd., a été constituée pour exploiter cette installation. La plupart des machines utilisées ont été importées des USA, de société canadienne ou de la défunte usine Ross Rifle au Québec. Le 30 juin 1941, les cinq premiers fusils auraient été fabriqués. D’énormes quantités d’armes légères de type Britannique, y compris le fusil MkI * Lee-Enfield n ° 4 et la mitraillette Sten, y ont été fabriquées au cours de la Seconde Guerre mondiale.
La Small Arms Ltd. cessa ses activités à la fin de décembre 1945. A compter du 1er janvier 1946, ses opérations se poursuivirent sous la Division Small Arms de la Canadian Arsenals Limited, l’usine a été fermée le 30 juin 1976.
Valeur : €
Rareté :
Ces baïonnettes sont de conception identique au modèle Britannique N°4 MKII, la lame et la douille sont forgées d’une seule pièce. Au Canada, elles furent produites à partir du 13 mars 1941, (production approximative 910 000 dont 330 000 livrées à la Grande Bretagne). Contrairement au modèle Britannique, dont la conception a évolué deux fois (MK2*, MKIII) durant la Seconde Guerre mondiale, le modèle canadien est resté identique.
Tous les baïonnettes fabriquées à partir du 13 mars 1941 à Long Branch (Small Arms Ltd), jusqu’en 1945, (date de fermeture de l’établissement), portent les lettres L et B accolées.
Poinçon de l’armée canadienne, un C avec une flèche (en haut à gauche)
Poinçon de l’armée canadienne gravé au crayon électrique
Tous les modèles utilisés durant la Seconde Guerre mondiale par l’armée canadienne portent le marquage C avec une flèche, sur la douille ou sur le début de la lame. Les modèles livrés à la Grande Bretagne ne portent pas de poinçon (C avec une flèche).

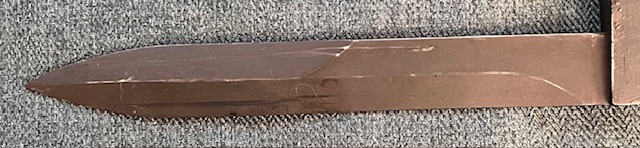

La lame des premiers modèles fabriqués est soigneusement usinée sur environ 185 mm.
L’extrémité de la lame peut être usinées sur les quatre faces ou seulement sur les deux.

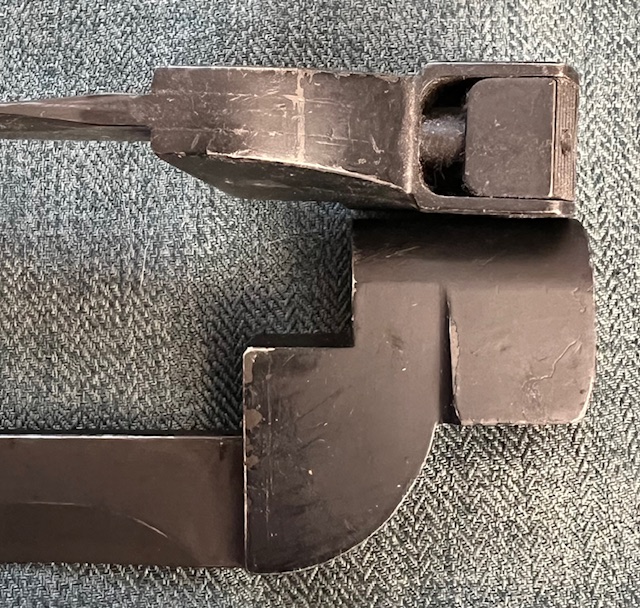

Pour simplifier la production, les pièces des modèles de seconde génération étaient embouties, ce mode de fabrication avait un inconvénient, la lame ne s’insérait pas bien dans l’embouchure du fourreau. A partir du 25 février 1943, une partie de tous les modèles fabriqués fut phosphatée.
Modèle utilisé durant la guerre de Corée, (C avec à l’intérieur un A)
5 000 fusils et baïonnettes N°4 MK II, à partir des année 50 ont été produits par la division Small Arms, Arsenaux canadiens Limitée (anciennement Long Branch) pour être utilisés durant la Guerre de Corée. Les baïonnettes sont d’aspect identique aux modèles de première production (1941).
Spécificités canadiennes.
Il existe deux types de marquages du « II » attaché ou séparé
Modèle de fabrication (Stevens, USA) pour le Canada avec une série typique de quatre chiffres, la douille est marquée Long Branch.
Modèle de fabrication (Stevens, USA) pour le Canada, la lame est frappée d’un C avec une flèche.
Marquage du bataillon, très rare
Long Branch a marqué environ 8000 baïonnettes qui ont été conservées par les canadiens pour l’entraînement.
Marquage 5L23 qui correspond peut être au n° d’arme 523, d’un fusil n°4 MK 1* fabriqué à Long Branch.
Marquages régimentaires en partie illisibles.
Baïonnette de cérémonie
Longueur : 251 mm
ø interne de la douille : 15 mm
Valeur : €€
Rareté :
Comme pour la Grande-Bretagne, le Canada a également utilisé des baïonnettes chromées. Pour une bonne parité de l’ensemble, la baïonnette ainsi que le fourreau sont entièrement chromés.
Fourreau canadien dans son emballage d’origine
Les fourreaux fabriqués pour ce modèle au Canada.

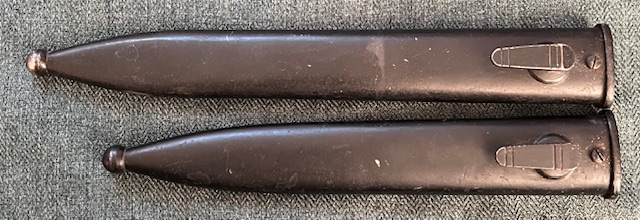

Fourreau en acier MK. I.

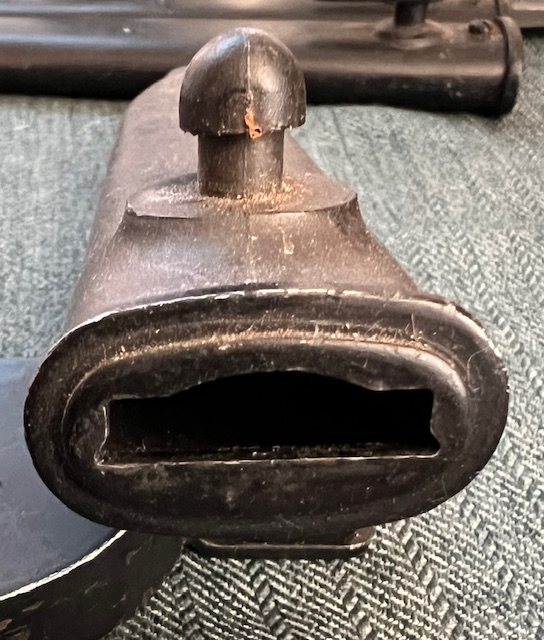

Le fourreau avec corps en acier conique et embout percé en forme de boule est le plus couramment rencontré. Le bouton de suspension de forme arrondie est soigneusement brasé sur le corps. Les fourreaux étaient généralement bronzés, dans certains cas peints en noir, ou pour les modèles fabriqués, à partir du 25 février 1943 phosphatés.
Deux vis permettent de fixer au corps la cuvette d’entrée et le ressort de maintien de la lame
Marquage B à l’intérieur d’un cercle sur le ressort qui enveloppe une cuvette en aluminium (probablement Border City Industries), ce marquage n’est pas systématique
Cuvette en alliage de zinc (Zamak)
Tout comme pour la fabrication des baïonnettes N ° 4 Mk II, les fabricants nord-américains ont également fabriqué le fourreau N ° 4 Mk I Stevens-Savage à Chicopee Falls aux Etats-Unis d’Amérique et Small Arms Ltd. à Long Branch près de Toronto au Canada, ils sont presque identiques au dessin Britannique DD (E.) 463 B. Le corps des fourreaux pouvait avoir les embouts d’extrémité mobiles ou fixes.
Malgré la fabrication en parallèle de fourreaux en matière plastique, le modèle en acier sera fabriqué jusqu’à la fin de la Seconde Guerre mondiale.
Cuvette marquée : « NOT » (fabrication canadienne)
Cuvette en aluminium sans marquage
Cuvette en alliage de zinc (Zamak) sans marquage
Cuvette en plastique très dégradée avec le temps sans marquage
La cuvette qui ne comporte généralement aucun marquage est généralement en alliage de zinc (Zamak), rarement en acier, quelque fois (en aluminium ou en plastique probablement après 1945). De nombreux fourreaux non marqués munis de cuvettes en Zamak ont également été produits aux USA.

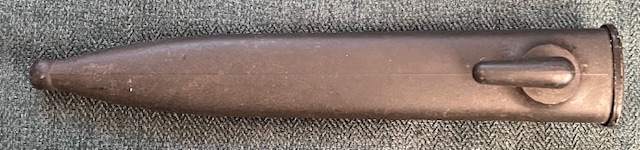

Fourreau en plastique MK. 3.
Ce fourreau en matière plastique très léger et assez solide, a été fabriqué à la fin de la Seconde Guerre mondiale aux Etats-Unis et au Canada. Ce corps noir était assemblé avec la cuvette en alliage standard et le ressort à fourreau. Cependant, les doubles vis de maintien avaient des codes de pièce différents (BB 6266) à ceux de la conception en acier (BB 8323).
Ce porte-fourreau daté 1955 de fabrication canadienne a été conçu pour être utilisé avec un fourreau de baïonnette n°4.
Ce porte-fourreau marqué au dos T.I.L et daté 1955 de fabrication canadienne a été conçu pour être utilisé avec un fourreau de baïonnette n°4, il a été utilisé à partir de 1945.
Le 28/01/21.
Baïonnette N°9 MKI « N 38 »
août 2nd, 2022
Longueur : 251 mm
ø interne de la douille : 15 mm
Armement : fusil Lee-Enfield n°4
Valeur : €€
Rareté :
Cette baïonnette a été fabriquée au Pakistan de 1953 à 1966 à 35 000 exemplaires, elle est de constitution identique au modèle Britannique N°9 MKI.
Elle porte sur la douille les lettres POF (Pakistan Ordnance Factory) et l’année de fabrication de 53 à 66 sous la désignation N°9 MKI.
Rare fourreau en matière plastique
Le fourreau normalement utilisé avec cette baïonnette est un modèle N°5 MKII, quelques rares exemplaires peuvent être logés dans des fourreaux en cuir modèle P-1907 raccourcis où en matière plastique probablement conçu à la fin des années 1960.
Période d’utilisation:
Après la Seconde Guerre mondiale (Guerre indo-pakistanaise 1947-71).
Le 05/08/22.
Baïonnette N°9 MK1 « N 38 »
août 2nd, 2022
Longueur : 251 mm
ø interne de la douille : 15 mm
Poids : 310 g
Armement : fusil Lee-Enfield 303 N°4 Mk 2, et PM Sten MK5
Valeur : €€
Rareté :
Le modèle n°9 MK officiellement adopté le 22 juin 1948, est entré en service en 1949 pour être utilisé avec la version amélioré du fusil N° 4 MkI, nommé N° 4 Mk 2, et le PM Sten MK5. Il combine la lame du même type que la baïonnette n° 5, et un système de verrouillage identique à celui utilisé avec les baïonnettes « clou » de la série N°4.
Marque de Poole une lettre « P » à l’intérieur d’un cercle, suivie de l’année complète de fabrication
Marque Enfield lettres « ED » superposées, suivie des deux derniers chiffres de l’année de fabrication
Ces baïonnettes ont été fabriquées à la Royal Ordinance Factory de Poole dans le Dorset, de 1947 à 1949 à (env. 200 000 exemplaires) et ensuite à la Royal Small Arms Factory, Enfield de 1949 à 1956 à (env. 366 902 exemplaires) avec un contrat supplémentaire de (10 000 ex) produit en 1962.
Il existe aussi quelques rares exemplaires avec codes de dispersion sur la douille qui suggère que la fabrication a probablement eu lieu au tout début de l’après-guerre.
Le numéro de série « PF 312 197 » correspondait à un modèle destiné au contrat irlandais pour le fusil N° 4 Mk II, qui n’a jamais été livré.
Les baïonnettes destinées aux pays étrangers portent le marquage PF suivi d’un n° de série à 6 chiffres.
Un contrat assez important de 42 896 baïonnette a été livré à la Birmanie, « PF 361 260 à PF 404 156 ».
La lame est maintenue sur la douille par deux rivets soigneusement abrasés
La douille est du même type que les variantes MKI, MKII, MK2* de la série N°4, mais seul le système de verrouillage est parfaitement identique. Le coude beaucoup plus massive intègre parfaitement la base de la lame à celui-ci.
La lame Bowie, bien proportionnée comporte une gouttière sur chaque face de forme carrée assez prononcée. Son tranchant est affûté sur toute la longueur, le contre-tranchant est biseauté sur les deux faces. Ce profil particulier de lame a pour inconvénient de ne pas être réversible lors de la mise en place de la baïonnette dans le fourreau.
La lame utilisée avec le poignard-baïonnette N°5, du même type que celle-ci, était très appréciée par ses utilisateurs pour la réalisation de diverses tâches. Pour des raisons de coût de fabrication, elle fut réemployée avec la baïonnette N°9 fort critiquée, car l’utilisateur ne pouvait pas l’utiliser, ni comme outil, ni comme poignard.
Sa finition est généralement polie brillant sauf sur quelques cm près de la gouttière.
Fourreau n°5 (MKI) muni d’une cuvette en acier
Fourreau codé S 294 (Wilkinson Sword Co, Ltd ), à partir de 1949 ce système de codage (S et chiffres) a disparu
Fourreau n°5 (MKII) avec corps codé S 286 (Vanden Plas England)
Fourreau n°5 (MKII) muni d’une cuvette en laiton
Extrémité percée d’un fourreau MKII
La baïonnette n°9 MKI peut être logée dans deux types de fourreaux métalliques.
Le fourreau n°5 (MKI) produit à partir de 1943 était composé de cinq éléments :
- Un corps métallique
- Un double ressort de maintien de lame
- Une fine cuvette d’entrée en acier
- Une vis de maintien de la cuvette et du double ressort
- Un embout d’extrémité
Le fourreau n°5 (MKII) modifié à partir de 1949 était composé de quatre éléments :
- Un corps métallique avec extrémité percée
- Un double ressort de maintien de lame
- Une cuvette d’entrée en laiton avec lèvres proéminentes
- Une vis de maintien de la cuvette et du double ressort
Il existe un très rare fourreau en matière plastique probablement conçu à la fin des années 1960, pour le Pakistan.
Remarques perso :
Dans certains films durant la première Guerre Mondiale, un oeil averti peut remarquer des erreurs, comme par exemple dans le film « Le crépuscule des aigles », ces baïonnettes apparaissent avec des fusils Lee-Enfield 303 N°4, lors d’un assaut des troupes allemandes en 1918.
Le 02/04/24.
Baïonnette N°9 MK1 « N 38 »
août 2nd, 2022
Longueur : 251 mm
ø interne de la douille : 15 mm
Armement : PM Carl Gustav M / 45 suédois modifié
Valeur : €€€
Rareté :
L’armée irlandaise dans le cadre de l’ONU a utilisé le PM Carl Gustav M / 45 suédois pendant la crise du Congo dans les années 1960, pendant la guerre civile libanaise dans les années 1970 et pendant les troubles. Il a été remplacé dans l’inventaire de l’armée irlandaise par le Steyr AUG, un fusil d’assaut compact de taille comparable à certaines mitraillettes. Certains PM Carl Gustav M / 45 ont été modifiés par adjonction d’un porte-baïonnette pour y adapter la baïonnette N°9 MK1.
Dans les années qui ont suivi la Seconde Guerre mondiale, les Britanniques ont produit le fusil n° 4 Mk 2 (les chiffres arabes ont remplacé les chiffres romains pour les désignations officielles en 1944). Cette baïonnette fabriquée en Angleterre (N°9 MK1) faisait partie du contrat irlandais pour le fusil n° 4 Mk 2, qui n’a jamais été livré.
Les baïonnettes dont les n° de série sont compris entre (PF 301 548 et 354 999) ou (PF 36 000 et 40 515) étaient destinés à la république d’Irlande.
Le 05/05/20.
Couteau-baïonnette modèle 1962 « N 52 »
août 1st, 2022
Longueur : 265 mm
Poids : 175 g
Armement : fusil RK 62
Valeur : €€€ €
Rareté :
Ce rare couteau-baïonnette fabriqué dans les années 1970, le dernier à avoir été conçu en Finlande est fortement inspiré du VZ-58 tchèque, la soie et la lame sont forgées d’une seule pièce. Il a la particularité de posséder une lame fortement aiguisée, qui lors d’une manipulation précipitée a certainement dû causer quelques blessures par coupures superficielles ou profondes.
La poignée monobloc en nylon moulé, munie de treize nervures proéminentes est fixée à la soie par trois rivets creux en laiton. Le bouton de verrouillage proéminent situé à gauche actionne un verrou à rappel par ressort interne. Elle peut comporter sur la droite l’inscription « Fiskars », Fiskars Corporation étant une marque très connue d’outils de jardin, ciseaux et autres, ou « Hackman », à une époque où ces deux sociétés étaient distinctes. Certains modèles sont dépourvus de marquage, car par la suite les sociétés Fiskars et Hackman se sont réunifiées pour fabriquer ce modèle.
La lame de style Bowie, à simple tranchant affutée, de qualité de fabrication exceptionnelle ne comporte aucun marquage, sa finition est phosphatée.
Le fourreau dont il existe plusieurs variantes en cuir ou en nylon est fermé par points de couture ou par rivets. Le maintien du couteau-baïonnette est assuré grâce au bouton poussoir qui une fois libéré se bloque à l’intérieur.
Avis personnel sur l’attrait de ce modèle :
Ce très rare modèle est pratiquement introuvable, à ne pas laisser passer.
Le 07/11/24.
Baïonnette 6×4 « N 56 »
juillet 31st, 2022
Longueur : 270 mm
ø interne de la douille : 17,5 mm
Poids : 315 g
Cette arme était toujours l’arme personnelle principale de l’armée de terre égyptienne en 2006
Les fusils MSIR presque identiques à l’AKM russe ont été fabriqués à «l’usine 54», la société Maadi pour les industries d’ingénierie au Caire. Le personnel égyptien a été formé en Union soviétique et l’usine a été supervisée par des russes avant leur expulsion abrupte d’Egypte aux mains d’Anwar Sadate en 1972. Les arsenaux d’état égyptiens ont ensuite produit le MISR de calibre 7,62 x 39 mm, avec l’aide de techniciens venus de RDA.
Armement : fusil MISR
Valeur : €€
Rareté :
Voir (Baïonnette 6×4 AKM Type II). La baïonnette et son fourreau ont été fabriquées en Egypte, à l’usine de MAADI. Beaucoup de celles-ci ont été importées hors d’Egypte sans numéro de série (normalement en caractères égyptiens).
Particularité de la variante égyptienne, la vis de fixation (en haut) du pommeau sur la poignée n’est pas bloquée mécaniquement.
La poignée dont, il existe trois variantes de couleur (noir, brun chocolat, bleu noir) est de conception identique au modèle soviétique. Les espaces entre la poignée et la traverse et le pommeau peints en noir mat, semblent avoir été remplis de colle dure de couleur jaunâtre.
La lanière de maintien en cuir ou en toile ne comporte qu’une partie métallique, la boucle près du pommeau est fermée par un rivet.
Le fourreau est en acier isolé du courant grâce à une protection en caoutchouc de couleur noire.
Le porte-fourreau égyptien est identique visuellement au modèle russe, seule la longueur supérieure de la suspension environ 110 mm les différencie. Le cuir utilisé très fin pour la boucle de ceinture et de la sangle de maintien est de très mauvaise qualité, particularité l’agrafe et la boucle de fixation au fourreau sont peintes en noire.
Avis personnel sur l’attrait de ce modèle :
Tous les modèles pour fusils AKM font bien sûr parties d’un thème de collection, la variant égyptienne étant l’une des plus rare.
Le 07/05/20.
Baïonnette 6×4 « N 56 »
juillet 31st, 2022
Baïonnette accompagnée d’un casque bulgare M-51/72
Longueur : 270 mm
ø interne de la douille : 17,5 mm
Poids : 315 g
Armement : fusil AKS-74M1 et variantes
Valeur : €€€
Rareté :
Voir (Baïonnette 6×4 AKM Type II). La baïonnette bulgare fabriquée de 1974 à 1985, est identique au modèle russe (variante 1).
La poignée comporte un marquage sur côté droit spécifique (code 10 entouré de 2 cercles de l‘Arsenal Bulgare JS Co.), et à gauche un matricule à quatre chiffres inscrit au crayon électrique.
La lanière de maintien en cuir ne comporte qu’une partie métallique, la boucle près du pommeau est fermée par un rivet métallique.
Le fourreau est identique au modèle russe, il porte le marquage (code 10), un matricule à quatre chiffres inscrit au crayon électrique sur l’extrémité du corps ou sur le dispositif coupe-fil. Sur l’enclume du coupe fil, si il n’est pas recouvert de peinture noire, on trouve le marquage de l’inspecteur du contrôle « OTK » (Otdyel Tekhnicheskovo Kontrolya) en français département du contrôle technique.
Les rivets du modèle bulgare à l’arrière sont pleins
Le porte-fourreau en cuir de surface granuleuse est identique (sauf au niveau des rivets) à celui utilisé pour le port du fourreau de la baïonnette russe 6×3, sa couleur peut varier du brun clair au noir.
Avis personnel sur l’attrait de ce modèle :
Tous les modèles pour fusils AKM, des pays membres de l’ex-pacte de Varsovie font bien sûr partie d’un thème de collection, la variante 6×3 bulgare étant la plus rare.
