Baïonnette US OKC-3S
Longueur : 330 mm
ø interne de la douille : 22 mm
Poids : 570 g
Armement : fusil M16
Valeur : €€€ €€€
Rareté :
La OKC-3S est une baïonnette développée par le United States Marine Corps pour remplacer la baïonnette M7 et M9 en tant que baïonnette de service pour les fusils de la famille M16 et dérivés. Cette baïonnette polyvalente offre une plus grande durabilité que la M7 et sert également de couteau de combat.
L’OKC-3S fait partie d’une série d’améliorations d’armes lancées en 2001 par le commandant du Corps des marines, James L. Jones, afin d’élargir et de renforcer l’entraînement au combat au corps à corps des Marines, y compris un entraînement au programme d’arts martiaux du Corps des marines et un couteau. combat. Dans le programme de baïonnette à usages multiples, 33 couteaux différents ont été évalués. L’OKC-3S s’est comporté le mieux, ou presque, dans presque toutes les catégories de tests. Un contrat pour OKC-3S a été passé en décembre 2002 et la production et la distribution ont commencé en janvier 2003.
L’OKC-3S est fabriqué exclusivement par la Ontario Knife Company et des versions civiles identiques sont disponibles à l’achat. Il ressemble au couteau de combat Ka-Bar emblématique des Marines, bien qu’il ne soit pas comblé. Il est plus grand, plus épais et plus lourd que la baïonnette M7, bien qu’il soit légèrement plus mince et plus léger que la M9 actuelle, produit pour l’armée américaine. Un point plus net aide à pénétrer les gilets pare-balles que portent de nombreux adversaires modernes; tandis que les dentelures près de la poignée aident à améliorer sa fonction de couteau utilitaire. Lors d’une démonstration, un prototype a pu percer un sac de boxe recouvert d’aluminium pour l’avion et un gilet pare-balles. Le numéro de nomenclature OTAN est le 1095-01-521-6087.
La poignée est en Dynaflex, un matériau synthétique antidérapant, rainurée de façon ergonomique et plus ovale que ronde. Cette conception aide à prévenir les microtraumatismes répétés et la fatigue des mains pendant l’entraînement. Il comporte également un Eagle, un Globe et un Anchor en relief moulés pour permettre à l’utilisateur d’identifier la direction de la lame dans l’obscurité. La languette complète relie la protection en travers / l’anneau de la bouche à la plaque de verrouillage du pommeau qui serre la patte du fût ; les deux sont recouverts de phosphate comme la lame.
L’ancien président et chef de la direction d’Ontario Knife Company, Nick Trbovich Jr., a déclaré à ce propos: « Nous avons passé beaucoup de temps à nous assurer que la poignée était correcte du point de vue ergonomique … Il n’y a pas de points de boursouflure sur la poignée. »
La lame est en acier à haute teneur en carbone évalué HRC 53-58 et est capable de fonctionner sans rupture à des températures de fonctionnement de -32 à 57 ° C, elle est de finition phosphate non réfléchissante.
Le fourreau en polyester et élastomère, conçu par Natick Labs, offre une réduction du poids et du bruit par rapport au précédent fourreau utilisé pour la baïonnette M9. Il possède un ressort interne en acier inoxydable et un dispositif de friction à la gorge pour fixer la baïonnette. Une tige de rodage en aluminium revêtue de céramique est située à l’arrière du fourreau. Le fourreau est compatible avec le système de fixation modulaire MOLLE / PALS. Il n’est plus équipé du dispositif coupe-fil du M9.
Remarques perso :
Merci à Marc pour les photos car je ne possède pas ce très rare modèle. Hélas …
Le 15/09/21.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette modèle 1842 (reproduction)
J’ai acheté ce modèle, en pensant bien sûr qu’il était d’origine, qu’elle fut ma surprise après l’avoir examiné superficiellement que celui-ci était une reproduction. En accord avec le vendeur, j’ai voulu le renvoyer, en mettant le bouchon à l’extrémité la lame c’est cassée confirmant bien que cet objet était une reproduction probablement indienne.
Aucun marquage sur la douille ni sur la lame
La lame est en fonte ce qui la rend cassante, une baïonnette à douille d’origine plie mais ne se rompt pas
Category Archives: ZZZ sans n° du nouvel ABC

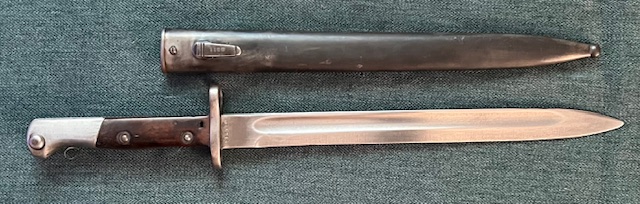

Baïonnette M-1895 d’infanterie raccourcie Seitengewehr 102 (h)
Longueur : 375 mm pour ce modèle
ø interne de la douille : 13,6 mm
Armement : fusil Mannlicher néerlandais M-1895, et certaines variantes de carabines
Valeur : €€€ €€
Rareté :
Cet ensemble (baïonnette, fourreau, porte-fourreau) ainsi trouvé a été fourni aux volontaires néerlandais qui avaient rejoint l’armée allemande (SS-Westland Regiment) et d’autres régiments allemands.

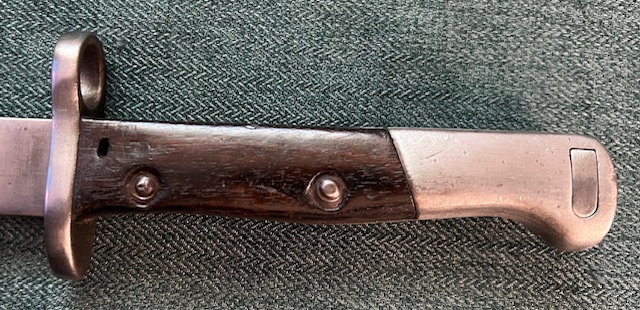

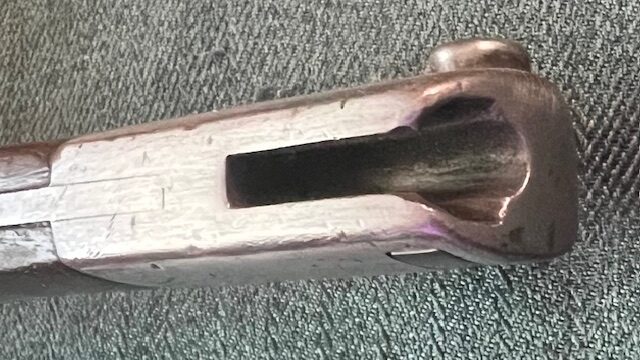

La poignée : Voir Baïonnette M-1895 (infanterie).
La lame de 250 mm de longueur a proprement été raccourcie par amincissement progressif.
Absence de numéro de série

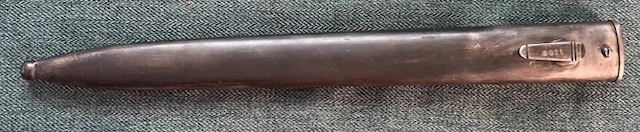

Le fourreau dépourvu de n° de série est muni d’une cuvette avec deux ressorts internes, maintenue par une vis sur le côté, à partir de 1941 les quatre stries sur le bouton de suspension ont été supprimées.
Période d’utilisation :
Ces baïonnettes ont été utilisées par les Allemands pendant la Seconde Guerre mondiale en 1942 et par les troupes de l’échelon arrière allemand et les volontaires néerlandais.
Selon un document allemand original daté du 23 novembre 1942, les allemands ont renommé la baïonnette « fusil » M-1895 et l’ont appelée Seitengewehr 102 (h). Ce document mentionnait que les lames M-1895 devaient être raccourcies à 280 mm ainsi que leurs fourreaux en cuir.
Aperçu des noms allemands de la Seconde Guerre mondiale pour les baïonnettes néerlandaises M-1895 :
Seitengewehr 101 (h) = M-1895 baïonnette « rifle » (avec crochet)
Seitengewehr 102 (h) = M-1895 baïonnette « rifle » (sans crochet)
Seitengewehr 104 (h) = M-1895 « Carbine No.3 & No.4 »
Le 22/12/22.
Category Archives: ZZZ sans n° du nouvel ABC
Les porte-fourreaux italiens
Ce porte-fourreau en cuir de couleur verte a été utilisé avec tous les modèles de baïonnettes italiennes de la Première et de la Seconde Guerre mondiale. Il est constitué de deux parties (arrière et avant) cousues entres elles :
- Une partie arrière avec un rabat cousu en cercle pour former le passant de ceinturon.
- Une petite partie avant dans laquelle le bouton de suspension s’intègre.
Ce porte-fourreau en cuir de couleur verte, en partie renforcée a été utilisé avec tous les modèles de baïonnettes italiennes de la Première et de la Seconde Guerre mondiale. Il est constitué de deux parties (haute et basse) cousues entres elles :
- Une partie haute avec un rabat cousu au carré pour former le passant de ceinturon.
- Une partie basse cousue et renforcée par deux rivets en acier qui forme une boucle dans laquelle le bouton de suspension s’intègre.
Category Archives: ZZZ sans n° du nouvel ABC
Les porte-fourreaux suisses
Ce dernier modèle, apparu à partir de 1972 est idéal pour être utilisé avec une baïonnette SIG 57, le mode de fabrication est très simplifié, moins de coutures, et suppression de la boucle près de la lanière, ceci afin d’en réduire les coûts.
Ce modèle nouvellement conçu apparu à partir de 1956 (avec lanière de maintien au fourreau) est idéal pour être utilisé avec les baïonnettes SIG 57, et les toutes dernières baïonnettes modèle 18 encore en service.
Trace de l’ancienne couture supprimée
Ce modèle est une modification d’un modèle antérieur (par suppression de la boucle en métal et adjonction d’une lanière de maintien au fourreau et d’un rivet est idéal pour être utilisé avec les baïonnettes SIG 57, et les toutes dernières baïonnettes M-18 encore en service.
Ce modèle avec boucle métallique, sans rivets de renfort est une modification d’un modèle antérieur (par adjonction d’une lanière maintenue à l’aide d’un rivet) est idéal pour être utilisé avec les baïonnettes SIG 57, et les toutes dernières baïonnettes M-18 encore en service.
Ce modèle avec boucle métallique, sans rivets de renfort a été utilisé à partir des années 1945, il convient parfaitement aux baïonnettes M-1918 et aux toutes premières baïonnettes SIG 57 avec fourreaux munis de lanières.
Ce modèle avec boucle métallique, et rivets de renfort en aluminium a été utilisé à partir des années 1936, jusque dans les années 1944, il convient parfaitement aux baïonnettes M-1914 et 18.
Ce modèle avec boucle métallique, avec rivets de renfort en laiton a été utilisé à partir des années 1899, jusque dans les années 1936, il convient parfaitement aux baïonnettes M-1914 et 18.
Ce modèle, avec boucle métallique, sans rivets de renfort a été utilisé à partir des années 1884, jusque dans les années 1899, il convient parfaitement aux baïonnettes modèle Vetterli et 1889, sa couleur peut être brune ou noire. Il est identique sauf au niveau de la double couture, au modèle utilisé pour le port du fourreau des glaives de pionnier.
Le 22/05/23
Category Archives: ZZZ sans n° du nouvel ABC
Les porte-fourreaux français
Porte-fourreau M-1923-27
Afin de rehausser la grande tenue de la gendarmerie départementale, un jeu d’équipement en buffle blanchi est crée en 1923. Il comprend notamment un porte-sabre-baïonnette « à fourche ». Chaque branche de la fourche s’en chape au moyen d’un bouton double en maillechort nickelé dans le D d’un passant coulant de même métal. Le gousset est percé d’une mortaise et porte une languette qui, glissée dans le pontet du fourreau émergeant de la mortaise, permet la fixation de l’arme sans avoir recours à une boucle.
Le 08 juillet 1925, ce système de fixation est remplacé par le plus classique contre-sanglon et sa boucle « punaise », cette dernière en maillechort nickelé. Le choix de ce métal est dicté par un souci d’harmonisation avec le bouton blanc de la gendarmerie départementale. Initialement, le porte-baïonnette à fourche est réservé à l’arme à pied de la gendarmerie, puis étendu à l’arme à cheval en 1927. A la même date, l’arme à pied de la Garde républicaine de Paris recevait un modèle tout à fait similaire hormis la nature des accessoires en métal (cuivre pour s’harmoniser avec les boutons jaunes de GRD). Ce modèle est d’abord destiné à recevoir l’épée-baïonnette M-1886 du fusil 07/15 mais, lorsqu’en 1934 la GDR à pied adoptera à son tour le mousqueton, son porte-baïonnette de grande tenue modèle 1927 servira sans aucune modification pour le sabre-baïonnette M-1892.
Attention, on rencontre régulièrement sur certains sites de vente, ce type de porte-fourreau teintés en noir pour une plus value, ils ne sont pas réglementaires, et n’ont aucune valeur historique.
Ce porte-fourreau en cuir de couleur fauve foncé, muni d’une boucle, a été conçu en 1921 pour le port des sabres-baïonnettes M-1892 utilisés par la gendarmerie, un gros bouton double en laiton ferme la boucle de ceinturon. Cette conception permettait au militaire d’ôter ou de remettre en place sur le ceinturon la baïonnette qui lui était attribuée.
Ce porte-fourreau en buffle blanc piqué à jonc sur les bords, muni d’une boucle, a été conçu en 1921 pour le port des sabres-baïonnettes M-1892 utilisés pour la grande tenue des cavaliers de la Garde républicaine de Paris, un gros bouton double en laiton ferme la boucle de ceinturon. Cette conception permettait au militaire d’ôter ou de remettre en place sur le ceinturon la baïonnette qui lui était attribuée.
Ce porte-fourreau en cuir muni d’une boucle en laiton, a été conçu pour le port à la hanche droite des baïonnettes M-1892 pour la cavalerie. Il a été adopté officiellement le 02 novembre 1914 et utilisé au début de l’année 1915. Décrit tardivement au BO le 24 septembre 1915, le « porte-épée de cavalerie » est confectionné en cuir fauve naturel. Le pendant, de forme symétrique protège intégralement le vêtement contre le frottement de la pognée de baïonnette et ne comporte qu’un seul passant de ceinturon. Sans aucune modification de forme, ce porte-épée prend le 01 septembre 1923, l’appellation de « porte-sabre-baïonnette M-1892 ».
Durant la première Guerre Mondiale, il a été utilisé, avec découpe réglementaire à l’arrière pour le port des fourreaux des baïonnettes M-1866.
Ce porte-fourreau en cuir, muni d’une boucle en laiton, renforcé par huit rivets en laiton plats a été utilisé uniquement pour le port du fourreau de la baïonnette modèle 1886, 1886-15.
Ce porte-fourreau en cuir, muni d’une boucle en laiton, était destiné a été utilisé pour le port du fourreau de la baïonnette modèle 1886.
Ce porte-fourreau en cuir était destiné à l’origine pour le port du fourreau de la baïonnette modèle 1886, une découpe réglementaire à l’arrière a été réalisée pour le port des fourreaux des baïonnettes M-1874 ou M-1892.
Le 13/11/23.
Category Archives: ZZZ sans n° du nouvel ABC
Machette d’artillerie modèle 1909
Fabrication Weyersburg Kirschbaum Solingen
Fabrication Argentina JC Suarez et Cie
Longueur : 500 mm
Poids : 640 g
Valeur : €€€
Rareté :
Cette machette destinée aux pionniers pour dégager la végétation et d’autres obstructions a été fabriquée de 1909 à 1912 par le constructeur allemand : Weyersburg Kirschbaum Solingen. Après 1947, elle a été fabriquée par le constructeur argentin : Argentina JC Suarez et Cie.
RA dans un ovale est une marque de propriété argentine, représentant Republica Argentino
La poignée très robuste de forme ergonomique est munie de plaquettes lisses maintenues entre elles par rivets sur rondelles, un solide pommeau bombé renforce son extrémité. Sur la croisière en forme de S, comporte à droite un n° de série répété sur le fourreau. Il existe normalement une lanière en cuir, près de la croisière.
Fabrication allemande
Marquage de l’année 1909 (modèle) et la crête Nationale argentine
Fabrication argentine
Marquage E-A (armée argentine) et la crête Nationale, identique au modèle de baïonnette 1909/47
Marquage du constructeur (Argentina JC Suarez et Cie)
La lame du même profil que la baïonnette allemande M-98-05, est bien équilibrée, assez légère et très solide.
Le fourreau de finition bronzée du même style que le modèle pour baïonnette M-98-05 conçu en 1915, est muni d’une cuvette avec ressort interne maintenue par deux vis. Le bouton de suspension est de forme arrondie, typique des modèles destinés à l’Amérique du Sud.
Ce porte-fourreau en cuir de style germanique a été fabriqué spécialement pour la machette d’artillerie modèle 1909, contrairement aux différents modèles allemands une lanière est utilisée pour le maintien du fourreau.
Le 02/08/22.
Category Archives: ZZZ sans n° du nouvel ABC
Couteau multifonctions modèle 1950
Casque belge modèle FN 49
Longueur :
Poids : 140 g
Valeur : €
Rareté :
Ce couteau militaire multifonctions pour la marine est apparu dans les années 1950, il est fortement inspiré du modèle anglais « Jack Knife » de la Seconde Guerre mondiale. Les plaquettes en Bakélite sont finement quadrillées afin d’améliorer la prise, l’extrémité est munie d’un anneau de suspension.
Présence d’un gros épissoir pour défaire les noeuds
Inscriptions sur la lame : ABL, année de fabrication (1950,51), et nom du fabriquant belge (Colasse, Colin Winand ou Libert).
Il existe aussi des couteaux fabriqués sous licence code : CC. 0530 fabriqué en Grande-Bretagne, ou ZM ancre FN fabriqué en Allemagne à Solingen pour la marine. ZM signifiant : Zee Macht – Force navale en néerlandais, FN : Force navale en Français.
Le 17/06/22.
Category Archives: ZZZ sans n° du nouvel ABC
Couteau multifonctions modèle 2008
Longueur : 111 mm
Poids : 130 g
Valeur : €€
Rareté :
Ce couteau d’une qualité exceptionnelle fabriqué par Victorinox est utilisé depuis 2009 par l’armée suisse et allemande.
L’année de fabrication (11) est inscrite sur la lame
1. Lame blocable 2/3 tranchant ondulé
2. Tournevis Phillips
3. Ouvre-boîtes
4. Petit tournevis
5. Décapsuleur blocable
6. Tournevis
7. Dénudeur de fils électriques
8. Poinçon alésoir
9. Anneau
10. Scie à bois
Le 17/05/22.
Category Archives: ZZZ sans n° du nouvel ABC
Poignard réglementaire d’origine US M-17
Longueur : 306 mm environ
Armement : arme de côté
Valeur : €€€
Rareté :
Transformation réalisée dans les années 70
Certaines baïonnettes fournies avec les fusils US-17 à la France, devenues obsolètes ont été recyclées en poignards. Les premières transformations auraient eu lieu pendant la guerre d’Indochine. Ces poignards très robustes, mais peu pratiques à affûter, furent aussi utilisés sur des théâtres d’opérations extérieures notamment au Liban et au Zaïre, par :
La légion étrangère, le RPIMA (Régiment de Parachutistes d’Infanterie de Marine), le RCP (Régiment d’Infanterie de Marine), le RHP (Régiment de Chasseurs Parachutistes), le (Régiment de Hussards Parachutistes), le RAP (Régiment d’Artillerie Parachutistes), ainsi que le RGP (Régiment du Génie Parachutistes).
La poignée comporte les plaquettes d’origine striées fixées entre elles par vis et écrous fendus. Deux modèles peuvent être concernés par cette transformation, sans trou de nettoyage dans le pommeau (GB P-1913) ou avec (US M-1917). Le bouton poussoir de verrouillage inutile a quand même été conservé, la bague afin de rendre la croisière symétrique supprimée.
Affûtage spécifique de l’extrémité de la lame afin d’éviter de trop la fragiliser
La lame de finition phosphatée comme l’ensemble des autres parties métalliques, peut avoir un profil différent à l’extrèmité selon l’opérateur qui a réalisé son usinage en arsenal.
Le cuir utilisé est du même type que les cartouchières (M-35/37)
Le fourreau d’origine US repeint en vert, a été raccourci et modifié au niveau de l’attache attelée en cuir. Tous les poignards que j’ai pu observer étaient logés dans des fourreaux de type 2, voir détail (fourreau M1917).
La sangle de maintien de poignée, est indispensable afin de pas nuire à l’équilibre du poignard, lors du port au ceinturon.
Avis personnel sur l’attrait de ce modèle :
La plupart de ces modèles, déstockés il y a peu de temps, n’ont jamais été utilisés.
Le 14/08/24.
