Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette VZ-52 de cérémonie
Longueur : 350 mm (lame)
Armement : fusil VZ-52 de cérémonie
Valeur : €€€
Rareté :
La garde du château tchèque à Prague (Tchéquie) utilise des fusils VZ-52 désactivés au fini chromé avec des crosses en bois noir comme armes de cérémonie. Les baïonnettes qui les accompagnent sont également chromées, les lames ont pour particularité d’être plus longues que celles du modèle standard.
Vue de dessus
Le système de verrouillage entièrement chromé est du même type que le modèle standard.
La lame à double tranchant symétrique, chromée, comporte une crête médiane angulaire et se termine en pointe de lance.
Avis personnel sur l’attrait de ce modèle :
Cet atypique modèle militairement jamais utilisé, est pratiquement introuvable.
Le 01/12/21.
Category Archives: ZZZ sans n° du nouvel ABC

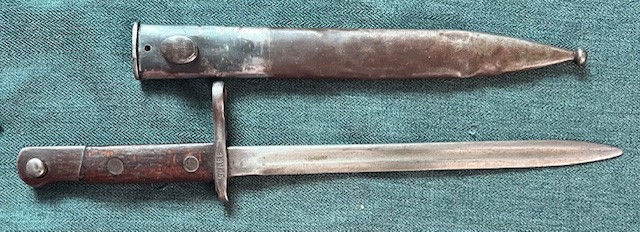

Baïonnette modèle 1913 (variante)
Longueur : +/- 370 mm
ø interne de la douille : 15,5 mm
Armement : fusil Mauser T 1938
Fixation : sous le canon
Valeur : €€
Rareté :
Cette baïonnette est une variante du M-1913, elle a été employée avec les fusils de type Mauser 93 utilisés durant la Première Guerre mondiale, convertis en calibre (8×57 mm Mauser) à partir de 1935.

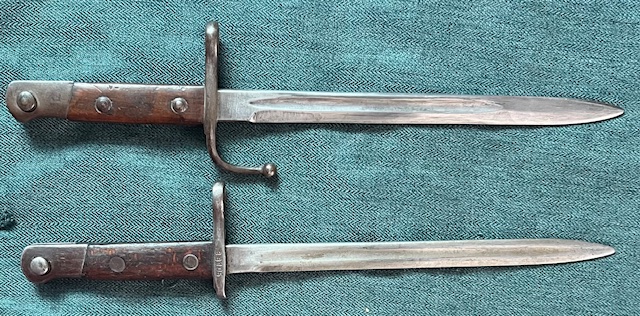

Comparatif : en haut M-1913, en bas sa variante

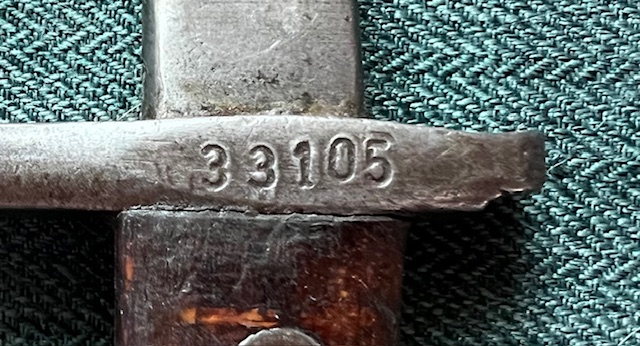

N° de série apposé à partir de 1935
Le marquage se traduit par « Tone Han 31 », Tone Han est probablement un fabricant turc, la date du calendrier ottoman 1331 correspond à 1913

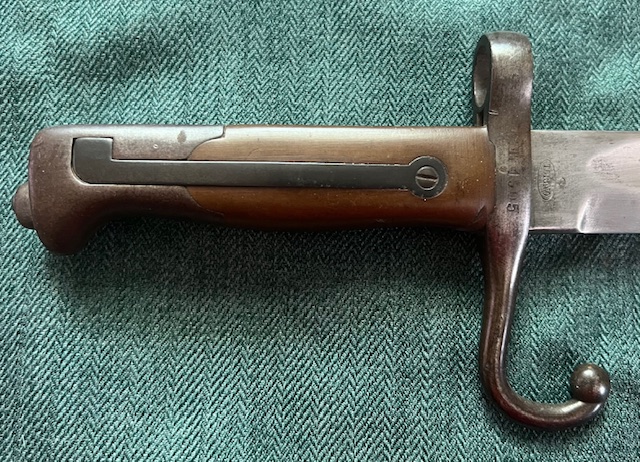

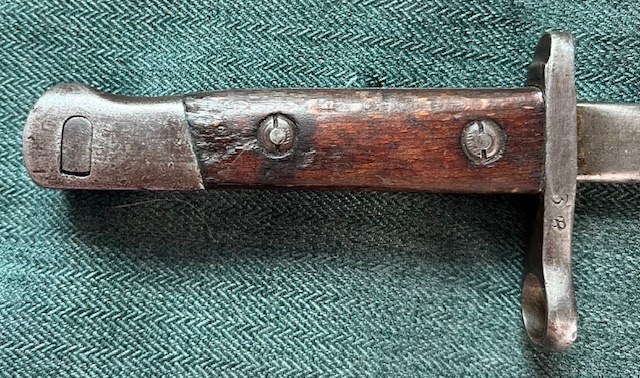

La poignée est légèrement plus frêle que le M-1913, elle est munie d’un pommeau oblique qui comporte une rainure en forme de T, sa conception lui permet de s’adapter aux armes de type Mauser 93. Les plaquettes sont maintenues entre elles par boulons à tête ronde et écrous fendus. La croisière du M-1913 est dépourvue du crochet brise-lame jugé inutile lors de sa conversion vers 1935.
Le 1er novembre 1928, Mustafa Kemal Atatürk remplace l’alphabet arabe, en usage sous l’Empire ottoman pour transcrire le turc, par un alphabet spécifique dérivé de l’alphabet latin.

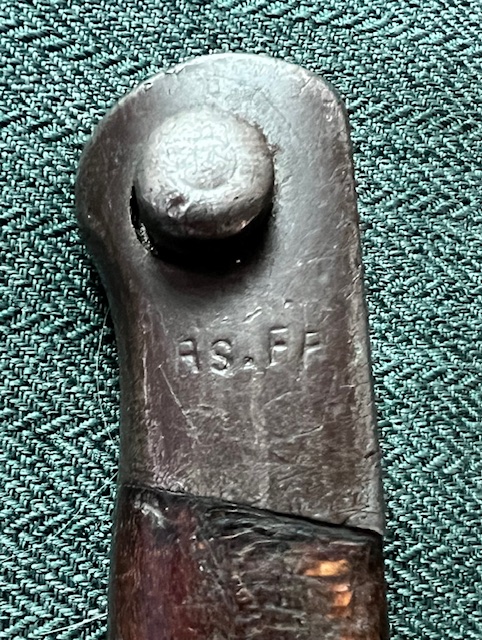

Les lettres AS.FA (ASkarii FAbricasi) frappées sur le pommeau après 1933 signifient : fournitures militaires.

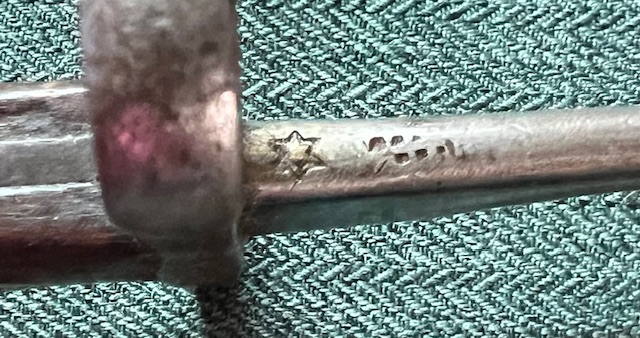

Marquage (étoile) antérieur à 1928

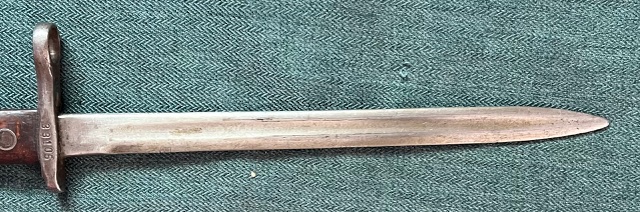

La lame d’origine indéterminée est légèrement mains épaisse que celle utilisée avec le M-1913. Lors du raccourcissement, son profil a dû être retravaillé et aminci progressivement à l’extrémité au niveau de la gouttière, ce qui la rend très fragile à la torsion.

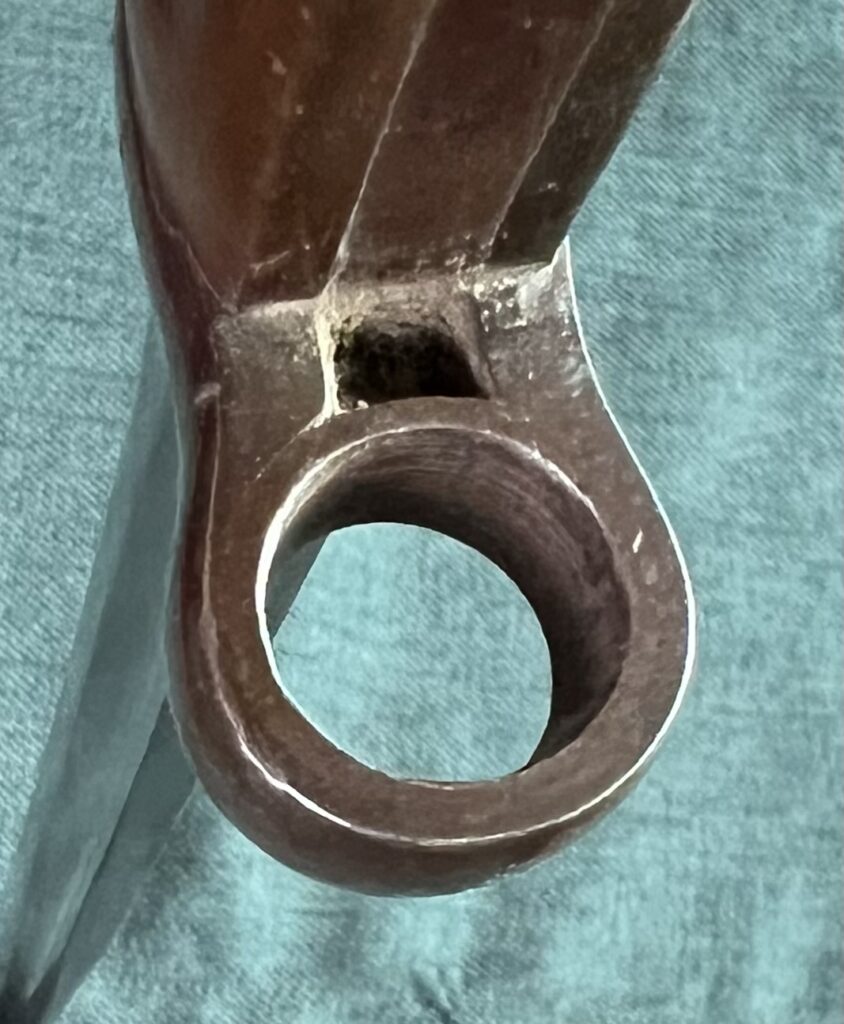

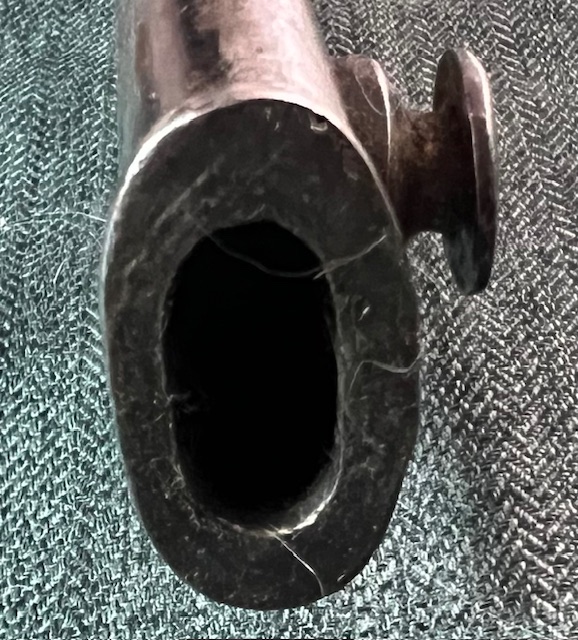

Cuvette ovalisée spécialement conçue pour un M-1903

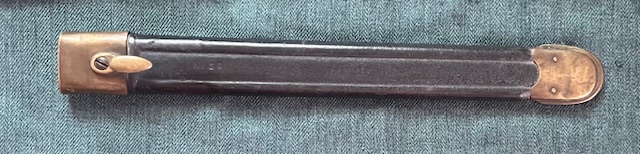

Ce fourreau assez courant en tôle d’acier bronzée, a été conçu afin de s’adapter aux dimensions standardisées des divers types de lames de baïonnettes raccourcies ou faites neuves durant les années 30. La forme de la cuvette d’entrée ainsi que celle des ressorts sont spécifiques aux profils de chaque type de lame, elle est maintenue au corps par une vis située sur la face avant. Le bouton de suspension dont la forme et la position peuvent varier est arrondi typique des modèles turques.
Le porte-fourreau utilisé pour ce modèle est, voir (Porte-fourreaux) Turquie N° : TU 19 B.
Le 03/09/20.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette LA ou L1A2
Longueur : 300 mm modèle court
Longueur : 353 mm modèle long
ø interne de la douille : 14,6 mm
Armement : fusil L1A1 SLR, version anglaise du FAL fabriqué à l’arsenal d’Ishapore
Valeur : €€€ €€
Rareté :
Ces baïonnettes, dont il existe deux longueurs de lame ont été fabriquées à l’arsenal d’Ishapore à partir de la fin des années 1960 pour équiper les fusils fournis par la Grande-Bretagne. Leur conception est un compromis entres les modèles britanniques (N°5 MKI Jungle Carabine du 2ème type et L1A3).
La poignée comportent des plaquettes fixées entre elles par vis et écrous fendus, elles enveloppent complètement la soie. Le bouton poussoir de verrouillage qui épouse en partie la forme du pommeau est de type L1A3.
Poignée d’un modèle court
Le mode de fabrication de la poignée est très simplifiée, deux petites soudures maintiennent la croisière à la soie et les plaquettes très mal ajustées. Je n’ai pas réussi à démonter la poignée du modèle long (vis HS).
Marquage (RFI 71) sur le modèle long
La lame Bowie, bien proportionnée comporte sur chaque face une gouttière de forme carrée assez prononcée. Son tranchant est affûté sur toute la longueur, le contre-tranchant à l’extrémité est biseauté sur les deux faces. Ce profil particulier de lame a pour inconvénient de ne pas être réversible lors de la mise en place de la baïonnette dans le fourreau.
Le fourreau du modèle long est inspiré du modèle Britannique n°5. Son corps est percé à l’extrémité et la cuvette/ressort maintenue par une seule vis. Il est possible de rencontrer cette baïonnette longue logée dans un fourreau en cuir de type P-1907.
Le fourreau d’origine utilisé pour le modèle court est peut être un modèle n°5 (MK II) mais sans certitude.
Période d’utilisation:
(Guerre indo-pakistanaise 1947-71).
Avis personnel sur l’attrait de ce modèle :
Ces modèles se rencontrent que très rarement, ils sont pratiquement introuvables, à ne surtout pas louper.
Le 13/07/20.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette M-1895 de cavalerie raccourcie Seitengewehr (104 h)
Longueur : 400 mm pour ce modèle
ø interne de la douille : 13,6 mm
Armement : Carabine Mannlicher néerlandais n°3 et n°4
Le 04 décembre 1895, l’armée hollandaise adopte un nouveau fusil (calibre 6,5 x 53,5 R) qui sera utilisé, en Europe jusqu’au début de la Seconde Guerre mondiale. Après l’invasion allemande des Pays-Bas (mai 1940), de nombreuses carabines modèle n°3 et n°4 furent récupérées et réutilisées.
Valeur : €€€ €€
Rareté :
Ce modèle qui d’origine mesurait 607 mm, peu fonctionnel a été raccourci et fourni aux volontaires néerlandais qui avaient rejoint l’armée allemande (SS-Westland Regiment) et d’autres régiments allemands. Il est à noter que plusieurs profils de coupe de lame existent et leurs longueurs peuvent varier légèrement. Deux constructeurs ont produit ces baïonnettes, Alexander Coppel à Solingen (balance et lettre AC) Allemagne, et (Hembrug) Pays-Bas.
La poignée avec son pommeau atypique tourné d’un quart (1/4) a spécialement été conçue pour la carabine de cavalerie n° 3, afin d’éviter que le bouton de verrouillage de la baïonnette fixée à l’arme endommage les vêtements du soldat. Le pommeau avec rainure en forme de T, intègre la baguette de l’arme d’environ 40 mm. Les plaquettes sont maintenues entre elles par deux gros rivets en acier soigneusement arasés. La croisière des modèles produits avant 1900 est pourvue d’un crochet, il a ensuite disparu du mode de fabrication.
La lame après raccourcissement adopte un profil massif et très disgracieux, elle est dépourvue de tranchant.
Marquage hollandais (HEMBRUG)
Marquage allemand Alexander Coppel à Solingen (balance et lettre AC)
Marquage du fabricant :
Le marquage des deux fabricants se situe sur le côté gauche de la lame.
Marquage d’inspection :
Le marquage d’inspection se situe sur le côté droit de la lame, il se compose d’une couronne au dessus d’une lettre B, E, H, T, Z, O, S, L, W (et une couronne sans lettre).
Il a été remarqué que beaucoup des baïonnettes M-1895 fabriquées par le fabricant autrichien OEWG (Steyr) étaient marquées d’un symbole d’inspection Crown-T et que les fabricants allemands WK & C. et Alexander Coppel étaient souvent marqués d’un timbre d’inspection Crown-B. Voir Baïonnette M-1895 (infanterie).
Le fourreau, en cuir de couleur brune,lui aussi raccourci est dépourvu de cuvette d’entrée en acier, l’extrémité est simplement fermée par points de couture.
En haut : M-1895 d’infanterie, en bas de cavalerie
Le porte-fourreau attelé utilisé pour ce modèle est maintenu au corps par neuf rivets en laiton. Deux rivets sont utilisés pour la fixation de la sangle de maintien de la poignée de la baïonnette et trois rivets pour former la boucle de ceinturon. La plupart sont marqués avec le même numéro de série que la baïonnette, mais sans chiffre.
Sa longueur est beaucoup plus courte que le modèle utilisé par l’infanterie, ceci afin d’éviter qu’il se balance dans les rayons des roues du vélo. Pour info la carabine n°4 était théoriquement destinée au Bicycle Corps, au service des transmissions et aux mitrailleurs.
Période d’utilisation :
Ces baïonnettes ont été utilisées par les Allemands pendant la Seconde Guerre mondiale en 1942 et par les troupes de l’échelon arrière allemand et les volontaires néerlandais.
Selon un document allemand original daté du 23 novembre 1942, les allemands ont renommé la baïonnette « fusil » M-1895 et l’ont appelée Seitengewehr 104 (h). Ce document mentionnait que les lames M-1895 devaient être raccourcies à 280 mm ainsi que leurs fourreaux en cuir.
Aperçu des noms allemands de la Seconde Guerre mondiale pour les baïonnettes néerlandaises M-1895 :
Seitengewehr 101 (h) = M-1895 baïonnette « rifle » (avec crochet)
Seitengewehr 102 (h) = M-1895 baïonnette « rifle » (sans crochet)
Seitengewehr 104 (h) = M-1895 « Carbine No.3 & No.4 »
Le 04/06/21.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette M-1884-98 du 3ème type (non utilisée par la Wehrmacht)
Longueur : 385 mm
Poids : 435 g
Armement : carabine 98A.Z, fusil Mauser 98 K
Valeur : €€€ €
Rareté :
Remarques :
Ces baïonnettes fabriquées à partir de 1934, non utilisées par la Wehrmacht, sont de constitution identique au modèle 1884-98 (3ème type).
Voici quelques exemples :
Cette baïonnette comporte deux poinçons du Waffenamt illisibles sur le pommeau. Ce poinçon est un numéro donné aux inspecteurs de l’usine qui vérifiaient l’article pour s’assurer qu’il répondait aux spécifications militaires, si celui-ci y répondait, l’article était tamponné et accepté par l’armée allemande.
Le poinçon WaA253 a été utilisé à Solingen entre 1935 et 1940.
La croisière est munie d’un numéro de série, en l’occurrence (31 347).
La lame et le fourreau sont dépourvus de tous marquages.
Cette baïonnette fabriquée pour un usage commercial est dépourvue de tous poinçons du Waffenamt.
Le n° de série composé de quatre chiffres suivis d’une lettre se trouve sur le pommeau, à ne pas confondre avec les modèles destinés au Portugal.
La lame et le fourreau sont dépourvus de tous marquages.
Cette baïonnette fabriquée pour un usage commercial est dépourvue de tous poinçons du Waffenamt.
La lame dépourvue de tous marquages, est de finition très sommaire typique des modèles fabriqués en fin de guerre.
le fourreau est également dépourvu de tous marquages.
Cette baïonnette fabriquée pour un usage commercial est dépourvue de tous poinçons du Waffenamt.
La croisière est munie d’un numéro de série précédé d’une lettre.
La lame est dépourvue de tous marquages.
Le 20/11/20.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette modèle 1895 pour MP 34
Longueur : 360 mm
ø interne de la douille : 15 mm
Photos trouvées sur internet
Armement : Steyr Solothurn M.P 34
Fixation : sur le côté droit du canon
Valeur : €€€ €
Rareté :
Cette baïonnette d’une finition très soignée, probablement destinée à l’exportation est issue du modèle 1895 standard, environ 600 exemplaires ont ainsi été retravaillés à partir de 1934.
Le n° de série inscrit sur l’arrière du pommeau est inférieur à 600
Autre exemple
La poignée lors du reconditionnement a subit quelques modifications, les plaquettes d’origine remplacées par de nouvelles, désormais fixées entre elles par grosses vis et écrous fendus. Les rivets de maintien de la croisière d’origine saillants soigneusement abrasés. Après rénovation toutes les parties métalliques de la baïonnette ont été bronzées à la manière allemande.
Ce marquage (double crête) a été utilisé après la mort de l’empereur François-Joseph Iᵉʳ le 21/11/16
BFM supposés être : Bernforfer Maschinenfabrik
Autre exemple de marquage (fabriquant OEWG)
La lame a conservé ses marquages d’origine.
Le fourreau de finition bronzée utilisé avec cette variante est un M-1895 standard, il porte près de la cuvette un n° de série et deux lettres « AB » pour cet exemplaire.
Remarques perso :
Cette baïonnette était probablement montée sur le MP 34 lors de la réalisation d’un contrat de vente avec un pays étranger.
Avis personnel sur l’attrait de ce modèle :
Très belle baïonnette, « re-stylée » en plus très rare, à ne pas laisser passer.
Le 15/12/20.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette de parade avec poignée de type KS 98
Particularité, la variante du dessous a été capturée sur un prisonnier allemand
Longueur : 380 mm environ
Valeur : €€€ €
Rareté :
Après avoir pris de l’ampleur dans la République de Weimar après la Première Guerre mondiale, le port de couteaux-baïonnettes habillés a connu une croissance explosive parmi les soldats entre 1933 et 1945, lorsque le régime ultra militariste du Troisième Reich d’Hitler est arrivé au pouvoir.
Ces baïonnettes achetées en privé n’étaient pas destinées à être utilisées au combat. L’organisation nazie adorait les uniformes et les parades, de nombreux allemands avaient un attrait pour les armes blanches, celles-ci apportaient une contribution cérémonielle naturelle à leurs uniformes. La baïonnette de parade était généralement fabriquée avec une lame brillante et polie et une poignée nickelée, avec une poignée en Bakélite moulée noir.
Après 1933, le contrôle de la commission était devenu pratiquement inexistant, toutes les baïonnettes de ce type avaient des rainures aux pommeaux et des boutons poussoirs amovibles. Elles pouvaient s’adapter au canon des fusils de type 98 démunis de baguettes de nettoyage, en effet la constitution spécifique de la poignée ne pouvait pas intégrer une baguette.
Il existe une multitude de variantes de ce modèle, cet article n’est qu’une ébauche sur sa description.
Photo prise sur internet
Pour exemple
Pour simplifier la fabrication de ces modèles, la poignée complète (pommeau, soie, croisière) en alliage d’aluminium est moulée. La lame en acier, fabriquée indépendamment est ensuite fixée à celle-ci par un rivet. Ce mode de constitution simplifié présente une faiblesse, risque de jeu au niveau de la lame et de la croisière.
La poignée de type KS 98 est constituée d’un alliage d’aluminium moulé qui est généralement recouvert de chrome. Le pommeau droit en forme de tête d’aigle est muni d’un bouton-poussoir amovible (oeil). Il comporte une rainure en forme de trèfle généralement obturée par un morceau de feutre coloré comme ornement supplémentaire. Le bouton de verrouillage, suivant le constructeur peut être à écrou rond ou fendu. La garde est courbée, sa forme et son épaisseur suivant le constructeur peut légèrement variées. Les plaquettes en Bakélite assez fragiles, finement quadrillées sont maintenues entre elles par rivets.
Une petite lanière en cuir, près de la croisière sert de tampon amortisseur
La société Arthur Evertz Herstellung Blanker Waffen a été fondée en 1925 par Arthur Evertz
Eickhorn est une entreprise allemande spécialisée dans la coutellerie. Basée à Solingen, elle produit depuis au moins un siècle des couteaux, des baïonnettes et des machettes
La lame de finition chromée avec gouttière sur chaque farce est semblable au M-1884-98 du 2ème type, le non ou la marque du constructeur est inscrit sur le côté droit.
Le fourreau utilisé avec ces baïonnettes est généralement un modèle 1884-98 du 2ème type de la grande guerre, ou fabriqué neuf du 3ème type, sa finition peut être peint laqué en noir ou rarement chromé.
Le porte-fourreau généralement utilisé avec ces modèles est en feutrine recouvert de simili-cuir de différentes couleurs.
Remarques personnelles :
Il existe une multitude de variantes, privilégiez si possible les lames dont le nom du constructeur apparait, en ce qui concerne le jeu de la lame dû au mode de construction, il y a malheureusement rien à faire.
Le 14/10/24.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette pliante modèle 1956 (variante démontable)
Longueur : 380 mm
ø de la douille : 14 mm
Armement : carabine M-56 version chinoise de la carabine russe SKS « D » qui utilise le chargeur de type AK47
Fixation : de façon permanente sur l’arme mais démontable
Valeur : €
Rareté :
Cette baïonnette pliante, grâce à son mécanisme peut éventuellement se désolidariser rapidement de l’arme. Conçue probablement après 1966, elle se monte uniquement sur le modèle SKS chinois « D » qui utilise un chargeur de type AK47.
Le système de verrouillage à l’arme est commun à toutes les baïonnettes de type SKS, celui-ci a subi deux petites modifications :
- Un trou oblong a été usiné pour manipuler le manchon le verrouillage.
- Un trou a été percé pour éventuellement sortir la goupille et démonter la totalité du système.
La lame en forme de T, identique au M-56 commun, comporte trois gouttières sur chaque face, son extrémité est aplanie, la fixation à l’arme est assurée grâce à une vis. Pour s’adapter au mécanisme spécifique à ce modèle, une goupille de retenue a été placée en place à sa base. La partie utilisée pour la fixation à l’arme a été modifiée en forme de crochet de façon à pouvoir enlever rapidement la baïonnette.
Avis personnel sur l’attrait de ce modèle :
On rencontre ce modèle que très rarement, à ne pas laisser passer, il fait partie des modèles à posséder dans une collection.
Le 02/02/21.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette modèle SKS 59/66
Longueur : 363 mm
ø interne de la douille : supprimée
Armement : entre 1960 et 1970, près de 400 000 PAP (pour armes semi-automatiques), Zastava M59/66 et M59/66A1 ont été produites pour le compte de l’Armée populaire et de la Police yougoslave. 100 000 de ces armes ont été vendues à l’étranger.
Valeur : €€
Rareté :
Cette baïonnette pliante est fixée de façon permanente à l’aide d’une vis à la carabine.
Le système de verrouillage est commun à toutes les baïonnettes de type SKS. Le manchon yougoslave est particulier, il comporte une rainure et la douille est en partie supprimée ceci afin de maintenir correctement la baïonnette à l’arme munie de son système lance grenades fixé en permanence.
Comparaison entre le modèle russe en haut et yougoslave en bas
La lame est munie d’une courte gouttière sur chaque face, son extrémité est en forme de pointe de lance, sa finition est phosphatée. A cause du système lance grenades spécifique à la carabine Zastava M-59/66, elle est plus longue que la lame du modèle SKS 45 russe, ceci pour qu’une fois déployée en position de combat, elle conserve une longueur acceptable.
Remarques perso :
Il existe une carabine d’entraînement en caoutchouc de type M-59 accompagnée de sa baïonnette également en caoutchouc.
Avis personnel sur l’attrait de ce modèle :
Sans son mécanisme de fixation à la carabine, ce modèle n’a aucun attrait, complet il trouve sa place dans une collection.
Le 12/01/22.
Category Archives: ZZZ sans n° du nouvel ABC
Baïonnette US M6 (reconvertie en US M4)
Longueur : 290 mm
ø interne de la douille : 14 mm
Armement : carabine M1
Valeur : €€€ €
Rareté :
Cette très rare baïonnette est une reconversion d’un modèle US M6 en modèle M4 par modification du système de verrouillage et de la croisière.
L’usinage de la soie, différent du modèle 5 A1, est identique au modèle 6
La poignée comporte un mécanisme de verrouillage de type (US M5 A1), utilisé également avec le modèle 6. Le système de verrouillage à levier modifié s’adapte au porte-baïonnettes de la carabine M1. Les plaquettes d’origine sont maintenues entre elles par vis et écrous intégrés. La croisière en fonte moulée intègre une petite partie de la lame, qui de ce fait est un peu plus courte.
Pour résumer, sans rentrer dans de profonds détails, voici les principales modifications réalisées :
- Talon en partie meulé (1).
- Rivet de maintien de la rainure déplacé afin de libérer un emplacement pour les crochets du nouveau levier (2).
- Levier modifié en longueur, la nouvelle partie a été soudée (3).
- Pour réaliser la modification du levier, le rivet d’origine a dû être supprimé (4).
Les plaquettes pour baïonnettes M5 ou M6 ne comportent pas de n° de code, elles ont subi deux coups de meule visibles à gauche, afin d’intégrer le nouveau levier de verrouillage.
La lame de type US M4 ne comporte aucune inscription.
Le fourreau utilisé avec cette baïonnette est un modèle US M8A1. Voir histoire des (Fourreaux US M8/M8A1).
Avis personnel sur l’attrait de ce modèle :
Ce modèle atypique, esthétiquement très laid, est pour tout collectionneur très intéressant.
Le 27/03/20.
